商品の詳細:
お支払配送条件:
|
| 波長: | 1310&1550nm | タイプを制御して下さい: | 非掛け金を降ろすこと |
|---|---|---|---|
| 電源: | 5v | コネクター: | SC/UPC |
| 製品名: | 2x2繊維光学のバイパス スイッチ モジュール | 伝達力: | ≤500mW |
| ハイライト: | 2x2繊維のバイパス スイッチ,1550nmバイパス スイッチ モジュール,単一モードの光学バイパス スイッチ |
||
SM 1310/1550nmの非掛け金を降ろす2x2繊維光学のバイパス スイッチ モジュール
高い実用温度の金属の箱のGEZHI 2x2の繊維光学のバイパス スイッチ モジュールのパッキング。そのpigtailed 1310&1550nm単モード非掛け金を降ろすことはとタイプSC/APC来ます。2x2バイパス光ファイバー スイッチは繊維を出力するために選ばれるに入って来る光シグナルの方向を変えることによって光学チャネルを接続します。これは特許審議中opto機械専有構成を使用して達成され、電気制御信号によって活動化させます。アラフォー女子のベイビー・プランは超高度の信頼性および速い切り替え速度、また二方向の性能を提供します。2x2バイパス光ファイバー スイッチは光学ネットワーキングの塗布のための本当の切換えの解決です。
特徴
適用
人
実験室のR & D
システム・モニタリング
構成可能OADM
指定
|
変数
|
GZ-FSW-2×2BA | ||
| 波長範囲 | nm | 850±40/1300±40 | 1260~1650 |
| 作動のavelength | nm | 850/1300 | 1310/1490/1550/1625/1650 |
| 挿入損失 | dB | Typ:0.8最高:1.2 | Typ:0.7最高:1.0 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 3.0か5.0 | |
| 寿命 | 時 | ≥107 | |
| 時間を転換して下さい | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 次元 | mm | （L） 55.0× （W） 30.0× （H） 12.8カスタム化は利用できます。 | |
光学ルート
| PN | 光学道 | 電気ドライブ | 状態センサー | 光学ルート | |||
| GZ-FSW-2×2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| 非掛け金を降ろすこと | P1-P3 | -- | -- | 終わり | / |
|
バイパス |
| P1-P4 P2-P3 |
V+ | GND | 開いた | / |
|
正常 | |
順序情報
GZ-2×2BA-X-xx-x-x-x-xx-x-x
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

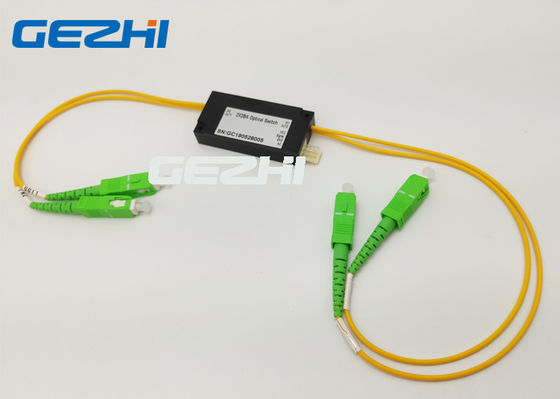

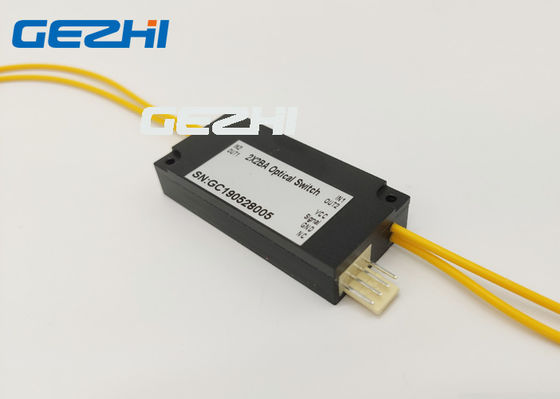

2x2繊維の光学バイパス スイッチ モジュール映像
