| 製品名: | FTTH WDM | 波長: | 1310&1490&1550 |
|---|---|---|---|
| 港: | 三倍 | パッケージ: | LGXカセット |
| コネクター: | SC/APC | 適用: | CATV |
| ハイライト: | 1550nm FTTH WDM,三重の港FTTH WDM,FTTH FWDM装置 |
||

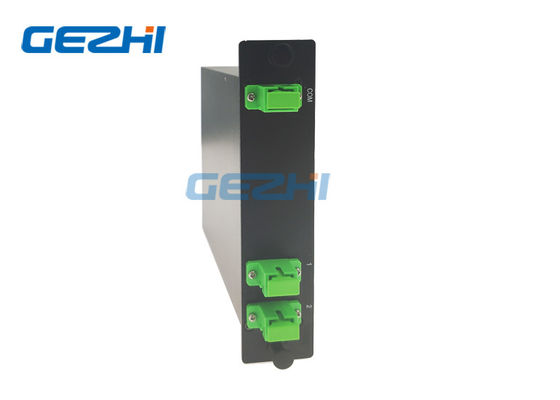

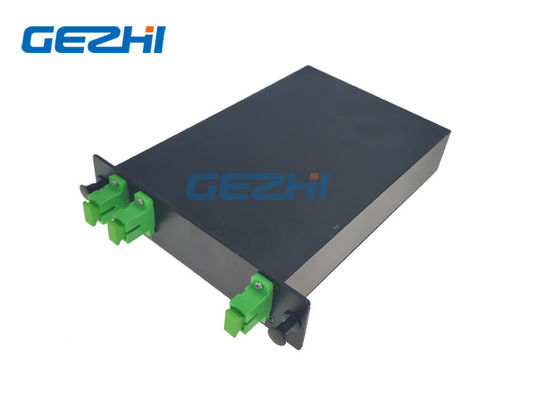

フィルター ベースの(WDM)波長分割多重方式フィルター装置
GEZHIのフィルター ベースの(WDM)波長分割多重方式フィルター装置は薄膜フィルター技術を利用しました。それ及び声、データおよびビデオ サービスを運ぶデマルチプレクサー3波長は1310、1490及び1550nmで多重型になります。フィルター ベースの(WDM)波長分割多重方式フィルター装置はwidの範囲の1310/1490/1550nm波長で二方向のコミュニケーション シグナルを実現するためにライトを結合し、分けます。1から2の「トリプルプレイ」FTTHシステムで使用されるその構成を左舷に取ります。3wavelengthsは1の出力ポートから共通の投入口を通して装置に、1つの波長反映されます、同時に、他の出力ポートの装置を通した他の2つの波長のパス与えられます。
|
特徴 |
適用 |
|
|
指定
| 変数 | 単位 | FWDM装置 | ||
| 作動の波長 T:伝達波長 R:反射の波長 1310±50,1490±10、1550±10 1610±10、1625±25、1650±20 |
nm | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| 挿入損失 | dB | 伝達:≤ 0.6 | ||
| 反射:≤ 0.4 | ||||
| 通信チャネルの分離 | dB | ≥ 30 | ||
| 反射チャネルの分離 | dB | ≥ 17 | ||
| PDL | dB | ≤ 0.1 | ||
| 波長の熱安定性 | nm/℃ | ≤ 0.003 | ||
| 挿入損失の熱安定性 | dB/℃ | ≤ 0.005 | ||
| リターン・ロス | dB | ≥ 45 | ||
| 光学力 | MW | ≤ 500 | ||
| 実用温度 | ℃ | -10 | +70 | ||
| 保管温度 | ℃ | -40 | +85 | ||
| 相対湿度 | % | 5 | 95 | ||
| 次元 | mm | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| 注:1.カスタム化は利用できます。 2.コネクターなしで指定されて、コネクターごとの付加的な0.2dB損失を加えれば。 |
||||
フィルター ベースの(WDM)波長分割多重方式フィルター装置
発注情報:
| A | B | C | D | E |
| 波長 | 管のタイプ | 繊維の長さ （コネクターを含んで下さい） |
コネクター | 次元 |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
05=0.5m±0.05m 10=1.0m±0.05m 15=1.5m±0.05m X=他 |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34mm 4225=Φ4.2×25mm 9021=90×20×10mm LGX=LGXカセット X=Customized |
