| 製品名: | 1x4光学Switche | 制御タイプ: | /掛け金を降ろす非掛け金を降ろすこと |
|---|---|---|---|
| 波長: | 760nm/1550nm | リターン・ロス: | 50dB |
| コネクター: | FC/APC STまたはカスタマイズされる | 実用温度:: | -20~70℃ |
| 電圧: | 3Vか5V | ||
| ハイライト: | 1x4機械光ファイバースイッチ,LC SCの光ファイバースイッチ,760nm光学バイパス スイッチ |
||

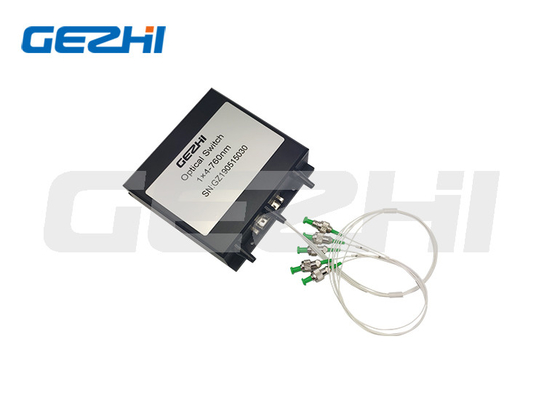

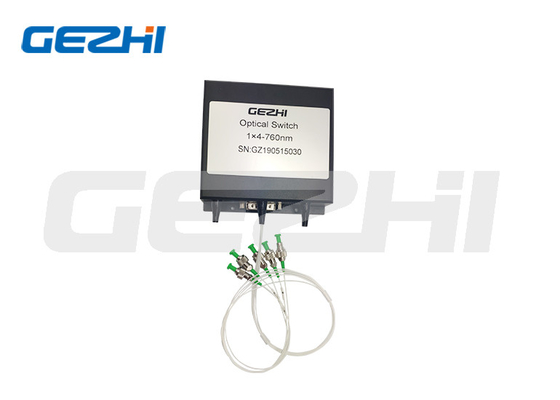

1x4オプティカル スイッチ
Gezhiの1x4の繊維光学スイッチは指定出力繊維に内部の来る光シグナルの方向を変えることによって光学チャネルを接続する。これは電気制御信号によって活動化させるopto機械構成特許審議中の使用によって達成される。
操作の掛け金を降ろすことはドライブ信号が取除かれた後指定光学道を維持する。スイッチは電気位置センサーを統合し、新しい材料は高度の設計をかなり削減する可動部分の位置の感受性、提供の前例のない安定性が高い、また無比の低いコストを基づかせていた。電子運転者はこの一連のスイッチのために利用できる。
|
特徴 フェイル・セイフに掛け金を降ろすこと
無比の安価
低い光学ゆがみ エポキシなしの光学道
高い信頼性
|
適用 チャネルの妨害 構成可能加えなさい/低下
システム・モニタリング
器械使用
|
指定
| 変数 | 指定 | 単位 |
| 作動の波長 | 1260~1620 （SM） | nm |
| 挿入損失 | ≤1.0 | dB |
| 波長の依存した損失 | ≤0.25 | dB |
| 分極の依存した損失 | ≤0.05 | dB |
| 温度の依存した損失 | ≤0.20 | dB |
| リターン・ロス | SM≥50 | dB |
| 十字の話 | SM≥55 | dB |
| スイッチ時間 | ≤8 | 氏 |
| 反復性 | ≤±0.02 | dB |
| 耐久性 | ≥107 | 時 |
| 作動の電圧 | 3か5 | V |
| スイッチ タイプ | /掛け金を降ろす非掛け金を降ろすこと | |
| 実用温度 | - 20~+70 | ℃ |
| 保管温度 | - 40~+85 | ℃ |
| 光学力 | ≤500 | MW |
| 次元 | 27.0L×12.5W×8.4H | mm |
ピン
1x4オプティカル スイッチの光学ルート
1x4オプティカル スイッチの順序情報
GZ-1x4-760nm
順序情報
| モード | 波長 | 電圧タイプ | 制御モデル | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
0=None X=Others |
機械デッサン
