4東および西の交通のためのチャネルCWDM Mux Demux Photonicsの二重CWDM OADM

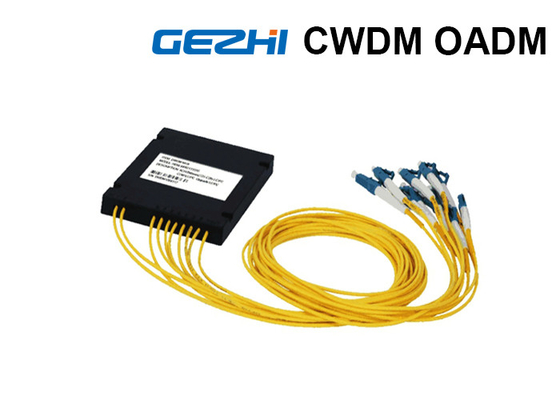

東および西の交通のためのGEZHI Photonicsの二重CWDM OADM

複式アパートCWDM/ADモジュールは（マルチプレックス）加え、（多重分離するため）二重繊維の二重CWDM MUX及び東および西の交通のためのDEMUXリンク上の指定波長を落とす。

GEZHI PHOTONICS CWDM OADM （CWDM/AD）モジュールは光学コースの波部の（CWDM）多重型になること加え、落とす多重交換装置（OADM）をである。「加えれば」「低下」はここに1つ以上の新しい波長チャネルを既存の複数の波長WDM信号に加え、（取除く）別のネットワーク経路にそれらの信号を渡す1つ以上のチャネルを落とすために装置の機能を示す。

CWDM/ADは受動の光学加え/企業および地下鉄のアクセス ネットワークで増加する帯域幅の要求に理想的な解決を提供し、ネットワーク設備の製造業者に劇的な原価節約を提供するバス構成の適用または2地点間、リングのために、設計されている低下の多重交換装置、物資を供給すること容易な費用でより低いおよび作動しやすいであり地下鉄のアクセス システムを開発することをそれらが可能にする。

加えられた/落とされたチャネルは装置の側面のGEZHI PHOTONICS CWDMのトランシーバーの何れかにインターフェイスし、私達はまた任意左舷構成をのような提供する:明白な港、モニターの港、1310nm通過帯域港および顧客の選択に従うこれらの多重交換装置のための1550nm港。

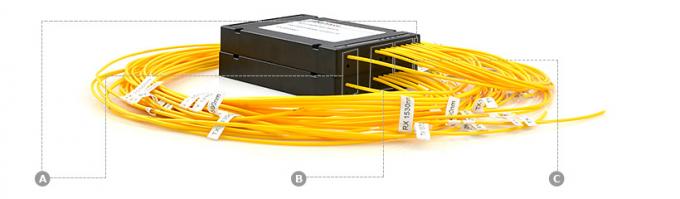

フロント・パネルの細部



共通の港:

• 西および東の交通のトランクの入出力。
• 利用できるLC、SC、STおよびFCのコネクター。

Bは港西の加えたり/低下の:

• 西で加え、落としなさい。
• 利用できるLC、SC、STおよびFCのコネクター。
• 、1270nmからの20nm増加を用いる1610nmにITU-T G.657A1 CWDMの標準に迎合的

Cは港東の加えたり/低下の:

• 東で加え、落としなさい。
• 利用できるLC、SC、STおよびFCのコネクター。
• 、1270nmからの20nm増加を用いる1610nmにITU-T G.657A1 CWDMの標準に迎合的

注:
実際のレイアウトは選ばれたコネクターのタイプ、また他の要因によって決まる。但し、主な機構はまたsameWeを提供する任意左舷構成をのようなとどまる:SDH/SONETのCWDMの波長1310nm遺産と使用した場合1270、1290、1310、1330および1350nmが使用されるべきではない、明白な港、モニターの港、1310nm通過帯域港および顧客の選択に従うこれらの多重交換装置のための1550nm港。SDN/SONETのCWDMの波長1550nm遺産と使用した場合1510、1530、1550、1570および1590nmは使用されるべきではない。
