商品の詳細:
お支払配送条件:
|
| タイプ: | 繊維光学のパッチ・コード | コネクターのタイプ: | 女性か男性 |
|---|---|---|---|
| ケーブル長: | カスタマイズされる | モード: | 多重モードOM4 |
| 使用: | データ センタ |

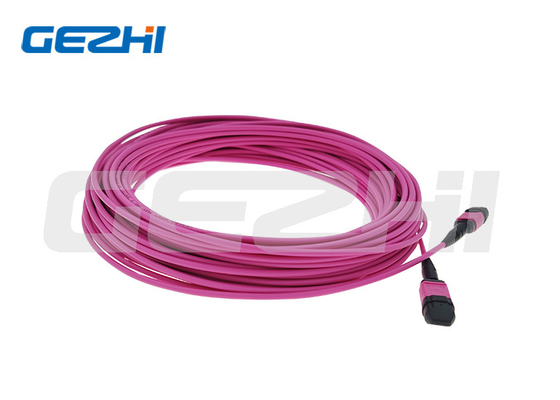

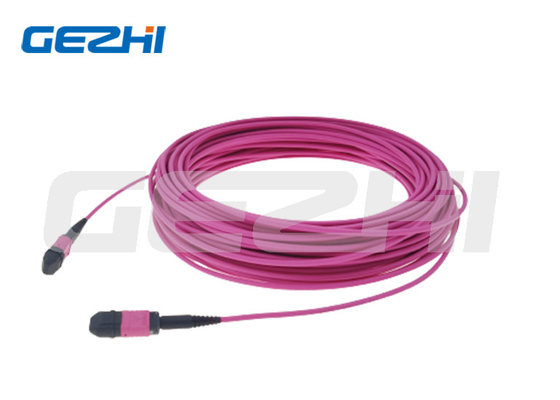

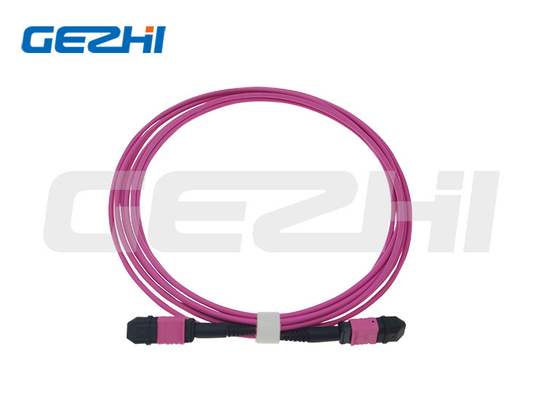

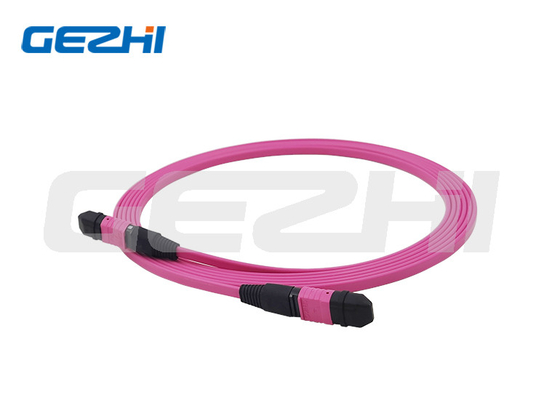

FTTHプロダクト多重モードMPO OM4パッチのケーブル長はカスタマイズされた挿入損失である場合もある
プロダクト概観
|
パッチ・コードが繊維光学の電子工学に光学接続を提供するのに使用されている。パッチ・コードの使用はデータ センタ、ヘッドエンド、細胞ハブおよびセントラル・オフィスの繊維パッチを導くために速く、容易な方法を提供する。パッチ・コードは入って来る繊維を電子機器に接続し、繊維道の内の修繕を提供する結合または相互接続道で使用することができる。パッチ・コードは単信、二重および複数の繊維アセンブリを含んでいる。
Gezhiパッチ ケーブルはTIA 604 （FOCIS）、IEC 61754およびYD/Tのに従って業界標準製造され、テストされる。ギガビットのイーサネット、10ギガビットのイーサネットおよび高速繊維チャネルの要求に応じるOM1、OM2、OM3、OM4、OM5またはOS2繊維のタイプ。ネットワーク パフォーマンスの最も高いの保障する厳密な変数テストを通したあらゆる終了。 |
コネクターの標準
SC:TIA/EIA、FOCIS3、GR-326.NTT-SC IEC61754-4およびJIS C5973。
LC:TIA/EIA、FOCIS10、GR-326 EIA/TIA-604-10、IEC61754-20およびJIS C5973。
FC:EIA /TIA-604-04、FOCIS4、NTT-FC、GR-326。IEC61754-13およびJIS C5973
ST:TIA/EIA、FOCIS2、GR-326。IEC61754-2およびJIS C5973等。
MU:TIA/EIA-604-3A、GR-326.NTT-MU、JISおよびIEC。
MTRJ:TIA/EIA、FOCIS12、GR-326。IECおよびJIS C5973。
光学指定
| コネクター |
SC、LC、FC、ST、E2000、MU、 MTRJ、LX.5、DIN、D4 |
ジャケットOD （mm） |
1.2x2.5、1.6x3.3、1.73.5、1.8x3.7 2.0x4.1、2.44.9、2.6x5.3、2.8x5.7 |
| 繊維モード | 9/125μm、50/125μm、62.5/125μm、 | ジャケット色 |
SM:黄色/青/白い; OM1&OM2:オレンジ;OM3:水; OM4:水/すみれ色のマゼンタ |
| ポーランド | PC、UPC、APC | 波長 |
SM:1310/1550nm MM:850nm |
| ケーブル タイプ | ジッパー コードの二重（イチジク8の二重） | ジャケット材料 | LSZH/PVC/OFNR/OFNP |
| 挿入損失 | ≤0.3dB （C） IECの等級 | 挿入損失 | ≤0.12dB （B） IECの等級 |
| リターン・ロス |
SM UPCの≥ 50dB （分） SM APCの≥ 60dB （分） ≥ MMのPの35dB （分） |
互換性の&Vibration | ≤0.2dB |
| 実用温度 | -40~75°C | 保管温度 | -45~85°C |
幾何学的な指定（特別な要求のために）
| 項目 | コネクター | PCの終り表面 | APCの終り表面 |
| 湾曲の半径 | SC/FC/ST | 10~25のmm | 5~12のmm |
| LC/MU | 7~25のmm | 5~15のmm | |
| 頂点のオフセット | ≤50 um | ||
| 繊維の球形の高さ | +/- 100 nm | ||
| 角のオフセット | ------ | 8°± 0.5° | |
