| Port: | 1x64 | Product Name: | 1x64 PLC splitter |
|---|---|---|---|
| Connector: | LC/UPC,LC/APC or customize | Wavelength: | 1260-1650nm |
| Fiber length: | 1m or customized | Application: | PON System |
| ハイライト: | ABSカセット繊維光学の受動の部品,多チャネルの繊維光学の受動の部品,多チャネル1X64 PLCのディバイダー |
||

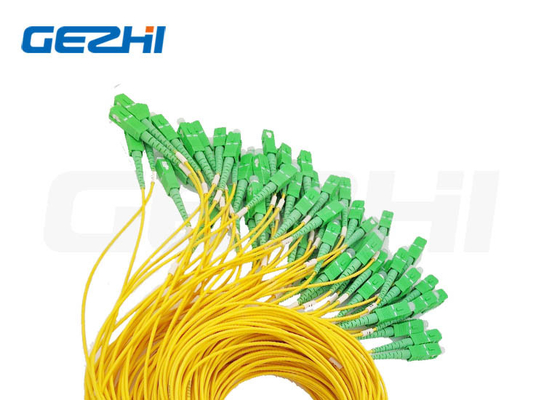

1x64 PLCのディバイダー モジュールの概観

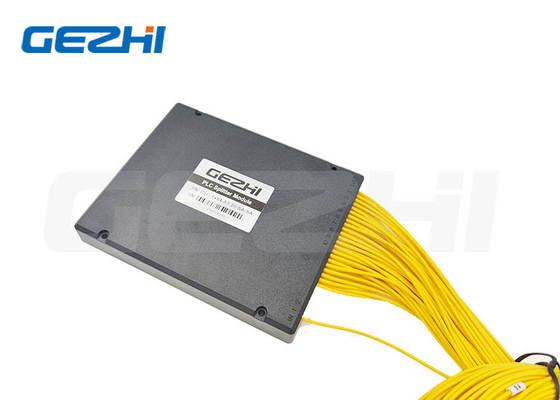

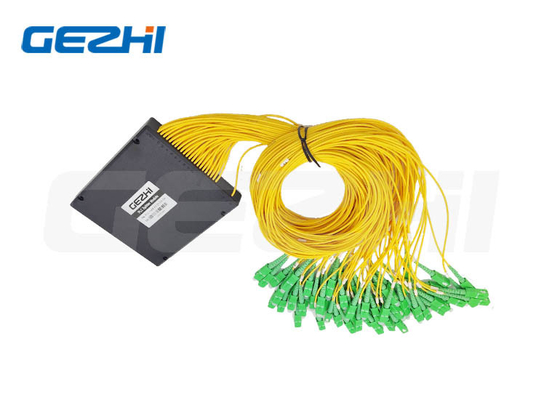

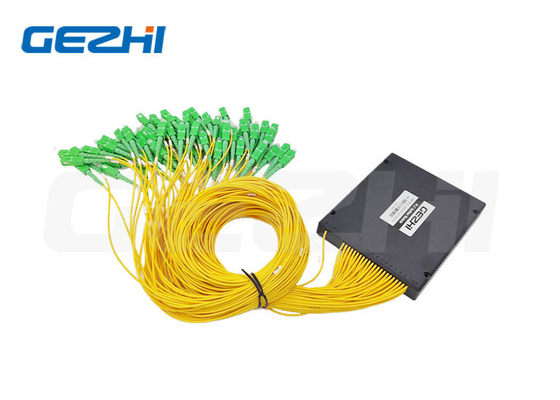

ABSカセット タイプが付いている多チャネル1X64 PLCのディバイダー モジュール
1x64 PLCのディバイダー
平面の光波回路（PLC）のディバイダーはタイプの多数の前提位置にセントラル・オフィス（CO）からの光シグナルを配るために無水ケイ酸の光学導波管の技術を使用して製造される光学力管理装置である。
裸繊維のディバイダーはスペース職業を最小にするピグテール カセット、テスト器械およびWDMシステムに取付けることができるPONネットワークのために適した一種のODNプロダクトである。それは繊維の保護で比較的壊れやすく、運送箱ボディおよび装置の完全な保護設計を必要とする。
1x64 PLCのディバイダー モジュールの特徴及び適用
|
特徴 低い挿入損失 |
適用
|
1x64 PLCのディバイダー モジュールの指定
| 変数 | 1xN PLCのディバイダーの指定 | ||||||
| 作動の波長（nm） | 1260 | 1650 | ||||||
| タイプ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失（dB） | 典型的 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 最高 | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均等性（dB） | 典型的 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| 最高 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| 最高PDL （dB） | 典型的 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| 最高 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門の損失（dB） |
典型的 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| 最高 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門の損失 |
典型的 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 最高 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指向性（dB）分 | 55 | ||||||
| リターン・ロス（dB）分 | 55(50) | ||||||
| 実用温度（°C） | -40~ +85 | ||||||
| 保管温度（°C） | -40 | +85 | ||||||
| 繊維の長さ | 1mまたはカスタマイズされる | ||||||
| 繊維のタイプ | G657A | ||||||
| コネクターのタイプ | カスタマイズされる | ||||||
| PLCのディバイダーの裸繊維（mm） | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLCのディバイダーBlockless （mm） | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLCのディバイダー モジュール（mm） | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLCディバイダー棚取付け可能（mm） | 19' 1U 2Uのラックマウント式箱、LGX箱、ODF箱 | ||||||
1x64 PLCのディバイダー モジュールのOdering情報
| GP | XXX | XX | XX | XX | XX | XX |
|
港 Configrition |
モジュールのタイプ | ケーブル タイプ | 繊維の長さ | 入れられたコネクター |
出力 コネクター |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Bare繊維 BL=Blockless MO=Module LG=LGX箱 RM=Rackの台紙 CB=Cassette箱 XX=Customized
|
00=none 09=900um 緩い管 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
