| Port: | 16 | Wavelength: | 1260nm to 1650nm |
|---|---|---|---|
| Connector: | LC/UPC,LC/APC or customize | Fiber Type: | G657A |
| Operating Temperature (°C): | -40~ +85 | Application: | CATV |
| ハイライト: | 裸の繊維光学の受動の部品,G657Aの繊維光学の受動の部品,小型1x16 PLCのディバイダー |
||

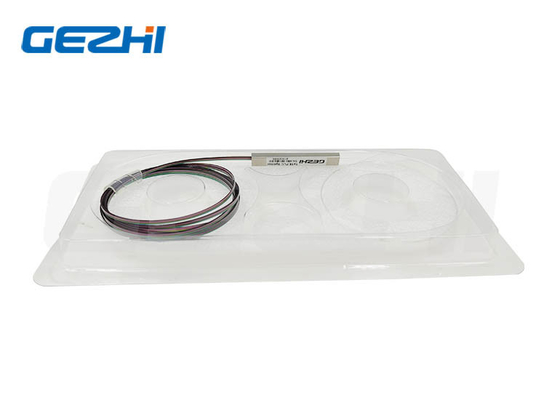

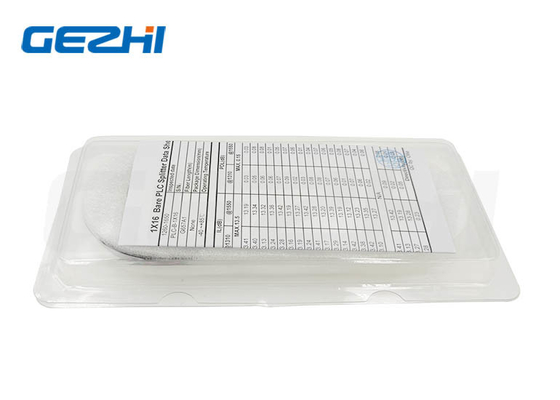

1x16 PLCのディバイダーの概観
Mini1x16 PLCのディバイダー裸繊維繊維の光学受動の部品
1x16 PLCのディバイダー
Gezhi 1x16 PLCのディバイダーはタイプの多数の前提位置にセントラル・オフィス（CO）からの光シグナルを配るために無水ケイ酸の光学導波管の技術を使用して製造される光学力管理装置である。裸繊維のディバイダーはスペース職業を最小にするピグテール カセット、テスト器械およびWDMシステムに取付けることができるPONネットワークのために適した一種のODNプロダクトである。
1x16 PLCのディバイダーの特徴及び適用
|
特徴 *Highチャネルの計算 *Compactの設計 *Customized包装および構成 |
適用 *FTTxシステム *CATVネットワーク *Analog/Digitalの受動の光学ネットワーク
|
1x16 PLCのディバイダーの指定
| 変数 | 1xN PLCのディバイダーの指定 | ||||||
| 作動の波長（nm） | 1260 | 1650 | ||||||
| タイプ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失（dB） | 典型的 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 最高 | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均等性（dB） | 典型的 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| 最高 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| 最高PDL （dB） | 典型的 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| 最高 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門の損失（dB） |
典型的 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| 最高 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門の損失 |
典型的 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 最高 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指向性（dB）分 | 55 | ||||||
| リターン・ロス（dB）分 | 55(50) | ||||||
| 実用温度（°C） | -40~ +85 | ||||||
| 保管温度（°C） | -40 | +85 | ||||||
| 繊維の長さ | 1mまたはカスタマイズされる | ||||||
| 繊維のタイプ | G657A | ||||||
| コネクターのタイプ | カスタマイズされる | ||||||
| PLCのディバイダーの裸繊維（mm） | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLCのディバイダーBlockless （mm） | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLCのディバイダー モジュール（mm） | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLCディバイダー棚取付け可能（mm） | 19' 1U 2Uのラックマウント式箱、LGX箱、ODF箱 | ||||||
1x16 PLCのディバイダーのOdering情報
| GP | XXX | XX | XX | XX | XX | XX |
|
港 Configrition |
モジュールのタイプ | ケーブル タイプ | 繊維の長さ | 入れられたコネクター |
出力 コネクター |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Bare繊維 BL=Blockless MO=Module LG=LGX箱 RM=Rackの台紙 CB=Cassette箱 XX=Customized
|
00=none 09=900um 緩い管 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
FAQ
Q1:私はサンプル順序があってもいいか。1x16 PLCのディバイダーのあなたのMOQは何であるか。
