8CH DWDM モジュール 2In1 ダブルファイバー DWDM mux のラック 消極フィルター 1x8 チャネルネットワーク
DWDM (Dense Wavelength Division Multiplexing) は,一本のファイバーで送信できる一連の光波長の組み合わせである.このGEZHI Photonicsによって開始されたDWDMモジュールは薄膜コーティング技術に基づいています.これは,既存の光ファイバーバックボーンの帯域幅を増やすために使用されるレーザー技術である.光ファイバーネットワークは,複数の波長の信号を同時に送信することができます.
GEZHI Photonicsは,カスタマイズされたチャネル,波長,電源,ファイバータイプおよびコネクタタイプでDWDM Mux Demuxの全範囲を提供しています.また,Low挿入タイプも利用できます.
| 低挿入損失 |
| 高度 な 孤立 |
| 高度な安定性と信頼性 |
| 産業用作業温度 |
| (−40~+80°C)入手可能) |
| パーソナライズされたパッケージタイプ |
| ステンレス鋼管,ABSボックス,ABSプラグインモジュール,LGXシャーシ,ラックマウント |
仕様
|
パラメータ
|
ユニット
|
8+1CH DWDM Mux+Demux
|
|
チャンネル番号
|
- そうだ
|
8+1CH
|
|
波長作戦
|
nm
|
C53~C60+アップグレード+1% モニターポート
|
|
チャンネルの中央波長
|
nm
|
ITU-Tグリッド @DWDM
|
|
チャンネルパスバンド
|
nm
|
0.8 (100Ghz)
|
|
挿入損失 @PB
|
dB
|
<2.8
|
|
Mux 1%モニタリング
|
dB
|
< 243
|
|
デムックス 1% 監視
|
dB
|
<21 でした5
|
|
隔離 @隣接するチャンネル
|
dB
|
>30
|
|
隔離 @ 隣接しないチャネル
|
dB
|
>34
|
|
隔離 @反射チャンネル
|
dB
|
>15
|
|
パスバンド リップル
|
dB
|
<0.5
|
|
極化による損失
|
dB
|
<0.15
|
|
偏振モード分散
|
ps
|
<0.1
|
|
ディレクティビティとリターン損失
|
dB
|
負債の負債の負債の負債の負債の負債の負債
|
|
パワーハンドリング
|
mW
|
<500
|
|
コネクタ
|
- そうだ
|
SC/UPC またはカスタマイズ
|
|
繊維の種類
|
- そうだ
|
SMF-28e または カスタマイズ
|
|
動作温度
|
°C
|
-20 ~ +70
|
|
貯蔵温度
|
°C
|
-40 ~ +85
|
|
パッケージの寸法
|
mm
|
4スロット 19インチ 1U ラックマウント
|
|

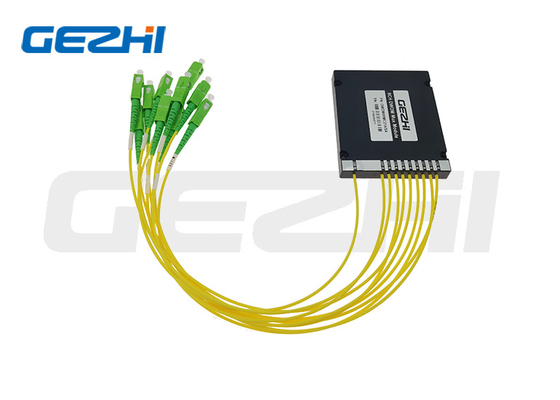

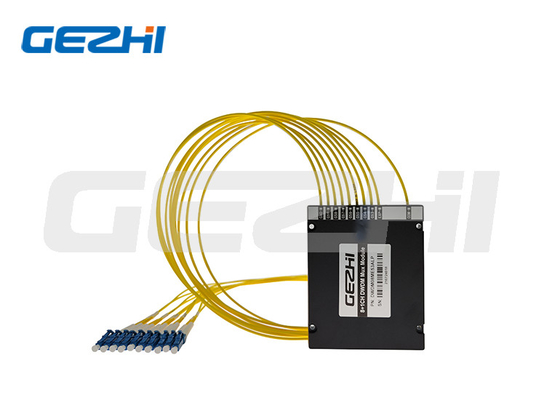

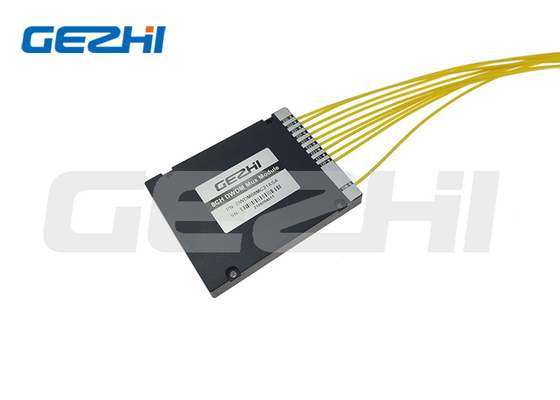

GEZHIのダブルファイバーDWDM muxパッシブフィルター1x8チャネルネットワークは,ネットワーク拡張のための高容量端末DWDMソリューションを提供しています.このダブルファイバーDWDM muxパッシブフィルタ 1x8チャンネルネットワークは,波長は100GHzグリッドでC帯で緊密に詰められている長距離送信に使用されます (0.8nm). ダブルファイバー DWDM mux パシブフィルタ 1x8 チャネルネットワークはプロトコル透明で,SDH/SONET,10/1Gイーサネット,16/8/4/2/1Gファイバーチャネル,CATV,FTTx,など.
ダブルファイバー DWDM mux パシブフィルター 1x8 チャンネルネットワーク
8チャネル 光ファイバーマルチプレクサー オプティカルパッシブ DWDM Mux モジュール
デュアルファイバーDWDM
注文情報
|
CWDM
|
チャンネル数
|
構成
|
第1チャンネル
|
最後のチャンネル
|
モジュールの種類
|
ケーブルタイプ
|
繊維の長さ
|
コネクタ
|
|
CWDM
|
01=1 CH
02=2 CH
03=3 CH
...... ありがとうございました
16=16CH
17=17CH
18=18CH
...... ありがとうございました
|
M=ムックス
D=デムックス
A=ムックス+デムックス
|
27=1270
29=1290
...... ありがとうございました
47=1470
S=指定する
|
27=1270
29=1290
...... ありがとうございました
47=1470
S=指定する
|
A1=ABSボックス 100x80x10mm
A2=ABSボックス 120x80x18mm
A3=ABSボックス 140x115x18mm
L1=LGX 129*29*130mm
L2=LGX 2スロットラックに挿入
L4=LGX 4スロットラックに挿入
R1=19" 1 Uラック
R2=2スロット 19′′1Uラック
R4=4スロット 19′′1Uラック
S=指定する
|
09=900um 緩い管
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=指定する
|
00=ない
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=特定
|
よくある質問
Q1 についてサンプル注文はできますか?あなたのMOQは何ですか?
A1: 品質をテストしてチェックするためにサンプル注文は歓迎されます.MOQ, 1pcsサンプルが利用できます.また混合サンプルも許容されます.
Q2: リードタイムは何ですか?
A2: 通常の配達時間は約1週間です大量および特殊製品については,販売担当者にリード時間を確認してください.しかし,私たちはいくつかの製品のためにストックを維持します.支払いの 1-3 日後に出荷することができます.
Q3 について支払い条件は?
A3: 支払期間:T/T,Paypal,ウェスタン・ユニオン現金支払い アリババなど
Q4: あなたの保証期間は何ですか?
A4: 3年間の保証.
Q5: 独自のロゴ,ラベル,パッケージを使用できますか?
A5:はい,私たちはOEMサービスを提供することができます. あなたの要求に応じて,製品ラベル,ロゴ,PN,SN,パッケージをデザインします.
