| コネクタ |
ファイバーチャネル |
|
|

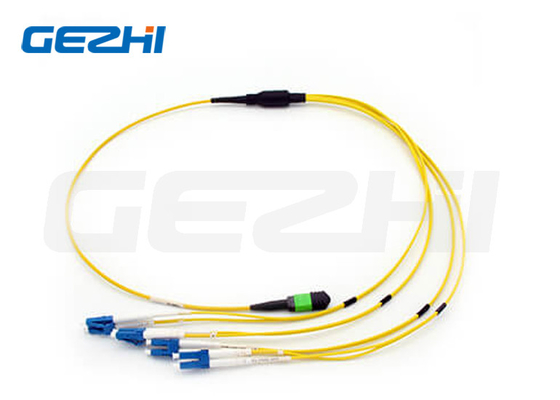

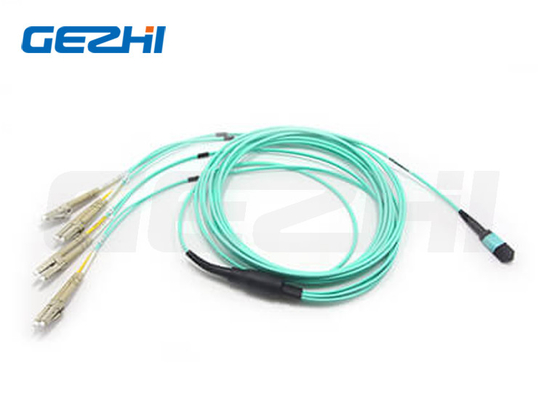

| MPO 女性接続器 |
8 繊維 |
| 注: 女性のコネクタは,男性のコネクタタイプと接続する必要があります. |
| コネクタ |
参照 |
住居の詳細 |
| MPOシングルモード |
IEC 61754-7 |
SM APC:緑色のコネクタ+黒いブーツ (標準損失MPO)
SM APC: 黄色いコネクタ+黒いブーツ (超低損失MPO)
|
| MPO マルチモード |
IEC 61754-7 |
OM1&OM2 PC:ベージュコネクタ+ブラックブート (標準損失MPO)
OM3&OM4 PC: アクアコネクタ+ブラックブーツ (標準&スーパー低損失MPO)
OM3&OM4 PC:ヘザー・バイオレットコネクタ+ブラックブート (標準損失MPO)
|
●IEC標準IEC-61754-7;IEC61755,Telcordia GR-1435-CORE,JIS C5982;TIA-604-5 (FOCIS5) に準拠している
■ TIA-568-C による構造ケーブル
· 10G ファイバーチャネル対応
40G と 100G IEEE 8023
その他のコネクタ 工業規格:
SC:TIA/EIA,FOCIS3,GR-326.NTT-SC IEC61754-4およびJIS C5973
LC:TIA/EIA,FOCIS10,GR-326 EIA/TIA-604-10,IEC61754-20およびJIS C5973
FC:EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13およびJIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 と JIS C5973 など
E2000: IEC61754-15
使用可能
G657A1 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
G657A2/B2 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
G657B3 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM1 62.5/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM2 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM3 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM4 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
OM5 50/125 MPO-LC,MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
MPO 端面 3D 干渉指数
| 項目 (IEC-61300-3-30) |
最低値 |
最大 |
| 曲線の半径 (mm) |
ROC-X (ABS) |
2000 |
|
| ROC-Y ((ABS) |
50mm |
|
| 角度 |
角度X |
-0.2° |
-0.2° |
| 角Y |
APC |
7.85° |
8.15° |
| PC |
-0.2° |
-0.2° |
| 繊維の高さ (nm) |
1000nm |
3500nm |
| マックス・DH 全ファイバー: |
-300nm |
300nm |
| DH.Adj: オーケストラ |
-300nm |
300nm |
| DH.Ave ファイバー: |
-300nm |
300nm |
| コアディプ: |
SM |
N/A |
N/A |
| MM |
-200nm |
300nm |
LC端面幾何学3D干渉指数
| ポイント |
コネクタ |
PC 端面 |
APC 端面 |
| 曲線の半径 |
SC/FC/ST |
10~25mm |
5~12mm |
| LC/MU |
7~25mm |
5~15mm |
| アペックスオフセット |
≤50m |
| 繊維の球状の高さ |
+/- 100 nm |
| 角オフセット |
ほら ほら |
8°±0.5° |
LC 端面品質 (SM)
| 地域 |
範囲 (μm) |
擦り傷 |
欠陥 |
参照 |
| A: コア |
0から25 |
ない |
ない |
IEC 61300-3-35:2015 |
| B: コーティング |
25 から 115 まで |
ない |
ない |
| C: 粘着剤 |
115から135 |
ない |
ない |
| D: 連絡先 |
135 から 250 |
ない |
ない |
| E: 残りのフェルルール |
ない |
ない |
LC 端面品質 (MM)
| 地域 |
範囲 (μm) |
擦り傷 |
欠陥 |
参照 |
| A: コア |
0から65まで |
ない |
ない |
IEC 61300-3-35:2015 |
| B: コーティング |
65から115まで |
ない |
ない |
| C: 粘着剤 |
115から135 |
ない |
ない |
| D: 連絡先 |
135 から 250 |
ない |
ない |
| E: 残りのフェルルール |
ない |
ない
|
キャビルの描画
