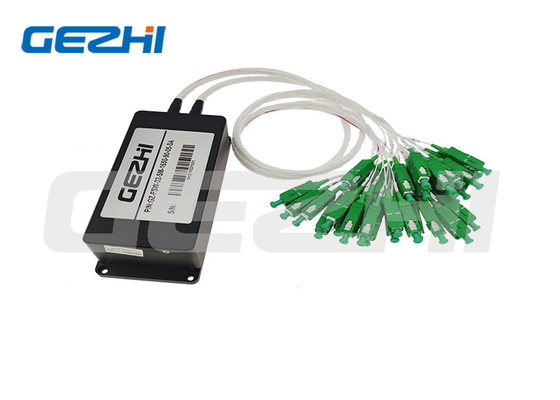

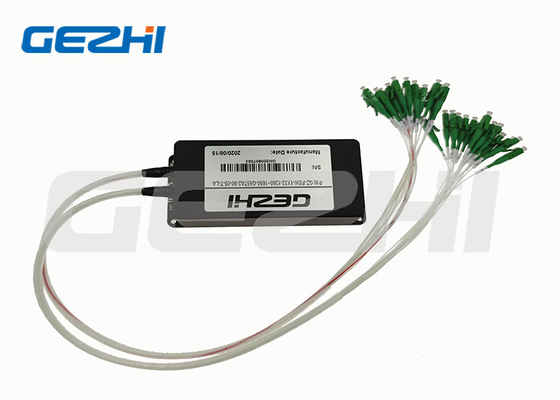

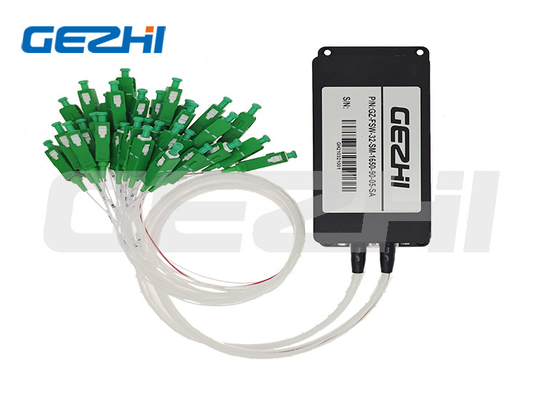

1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ

1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ
1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ

大画像 :  1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ

商品の詳細:
起源の場所: 中国
ブランド名: Gezhi or OEM
証明: CE RoHS,ISO9001
モデル番号: OSW-1x32
お支払配送条件:
最小注文数量: 1個
価格: USD >= 1 pieces $25
パッケージの詳細: 内部箱、カートン
受渡し時間: 7 日
支払条件: L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム
供給の能力: 1日あたりの1000の部分/部分
連絡先
詳細製品概要
使用: システム・モニタ ネットワーク: TCP,IP,POE,GPRS,Wi-Fi
波長: 1260-1650nm 保証期間: 3年
港: 1x32 電圧: 5vか12V
ハイライト:

マルチチャネルファイバーオプティカルスイッチ

,

1x32ファイバーオプティカルスイッチ

製品説明



                                       1x32 マルチチャネル シングルモードとマルチモード オプティカルスイッチ 光ファイバースイッチ



1xNの構成,あらゆるファイバータイプ, 幅広く動作する波長,1x32 マルチチャネル光学スイッチは,光経路制御機器の一種です,多チャネル光ファイバー光経路スイッチを実現することができます. 光ファイバー伝送システムでは,多チャンネルファイバーモニタリングに使用されます,マルチ光源/検出器選択,および光ファイバー経路保護など. さらに,光ファイバーとその構成要素のテストのための光ファイバー試験システムでも使用されます.屋外ケーブル試験と多ポート光センサー監視システム.



特徴



1光路を切り替える機能のある部品です

2選択的に送信,リダイレクト,

3... または光ファイバー通信線で光電源を遮断します.

42方向で1xNまたはNx1方向で使用できます.

5光ファイバー通信ネットワークや計測装置で使用するために設計された.



1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 01x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 11x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 21x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 3

仕様

パラメータ ユニット 1x4 1x8 1x12 1x16 1x24 1x32 1x64 1x128
波長範囲 nm 1260~1650 年
波長をテストする nm 1310 年 1550 年
挿入損失 (典型) dB 0.5 0.5 0.5 0.5 0.5 0.5 0.5 1.0
挿入損失 (最大) dB ≤0.8 ≤0.8 ≤10 ≤10 ≤10 ≤10 ≤10 ≤12
返済損失 dB SM ≥ 50
横断音声 dB ≤70
PDL dB ≤0.05
WDL dB ≤0.20
TDL dB ≤0.20
繰り返し可能性 dB ≤0.02
生涯 時数 >107
切り替える時間 ms ≤10 (隣接する運河)
光学電源 mW ≤500
制御モード / TTL または カスタマイズ
動作温度 °C -10~+55
貯蔵温度 °C -40~+85
モジュールタイプ サイズ mm 135×64×32 135×60×37 184×78×66 184×156×66

注文情報 OSW-XxX-X-XX-X-XX-XX-XX-XX

OSW モード 波長 パッケージ 繊維の種類 繊維の直径 繊維の長さ コネクタ

1x4

1x8

1x16

1x32

1x64

1x128

S=特異性

S=SM

M=MM

85=850nm

13=1310nm

15=1550nm

85/13=850/1300

13/15=1310/1550nm

S=指定する

B=メタルボックス

S=指定する

M5=50/125

M6=62.5/125

S9=9/125

S=指定する

25=250um

09=900um

S=指定する

05=0.5m

10=1.0m

S=指定する

00=ない

FP=FC/UPC

FA=FC/APC

SP=SC/UPC

SA=SC/APC

LP=LC/UPC

LA=LC/APC

S=指定する





PIN 設定

DB-9 男性接続器 (1xN≤16) オプティカルスイッチ

DB-9 男性接続器
ピンナンバー I / O シグナル 記述
1 インプット D0







D0~D3はチャネル選択 Bit0~Bit3,D0は低い,D3は高い
2 インプット D1
3 インプット D2
4 インプット D3
5 インプット リセット TTL,低レベルから0チャンネルにリセット 高レベルはチャンネル選択ビットが有効であることを意味します
6 外へ 準備中 TTL,準備済み (High=Not ready, Low=Ready)
7 外へ エラー TTL,エラー または失敗 (High=Error, Low=No error)
8 パワー GND 地面
9 パワー VCC

5.0±5% VDC電源 (最大500mA)

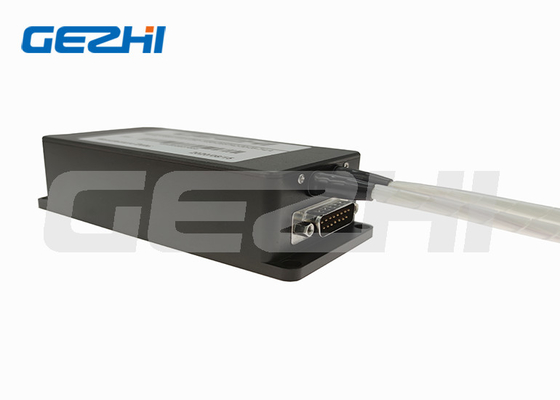

DB-15 男性接続器 (1xN≤128) オプティカルスイッチ

DB-15 男性接続器
ピンナンバー I / O シグナル 記述
2 インプット D0







D0~D5はチャンネル選択 Bit0~Bit4,D0は低,D4は高い
3 インプット D1
4 インプット D2
5 インプット D3
6 インプット D4
10 インプット D5
11 インプット リセット TTL,低レベルから0チャンネルにリセット 高レベルはチャンネル選択ビットが有効であることを意味します
7 外へ 準備中 TTL,準備済み (High=Not ready, Low=Ready)
8 外へ エラー TTL,エラー または失敗 (High=Error, Low=No error)
1,9 パワー GND 地面
12 パワー VCC1 5.0V±5% VDC モーター パワー (最大950mA)
15 パワー VCC2 5.0V±5% VDCドライブ回路電源 ((50mA)
13,14   NC NC



航海



1x32 マルチチャネルファイバー光学スイッチ シングルモードとマルチモード光学スイッチ 4



Q1 についてサンプル注文はできますか?あなたのMOQは何ですか?

A1: 品質をテストしてチェックするためにサンプル注文は歓迎されます.MOQ, 1pcsサンプルが利用できます.また混合サンプルも許容されます.
Q2: リードタイムは何ですか?
A2: 通常の配達時間は約1週間です大量および特殊製品については,販売担当者にリード時間を確認してください.しかし,私たちはいくつかの製品のためにストックを維持します.支払いの 1-3 日後に出荷することができます.
Q3 について支払い条件は?
A3: 支払期間:T/T,Paypal,ウェスタン・ユニオン現金支払い アリババなど
Q4: あなたの保証期間は何ですか?
A4: 3年間の保証.
Q5: 独自のロゴ,ラベル,パッケージを使用できますか?
A5:はい,私たちはOEMサービスを提供することができます. あなたの要求に応じて,製品ラベル,ロゴ,PN,SN,パッケージをデザインします.
