製品名: | 光ファイバースイッチ装置 | チャネル: | 1x16 |
---|---|---|---|
波長: | 1310&1550nm | 監視ポート: | RS-232、RJ45 |
コネクター: | FC / PCまたはFC / APC | サイズ: | 1Uラックマウント |
ハイライト: | 1x16繊維のオプティカル スイッチ,多チャネルのオプティカル スイッチ装置,1xNオプティカル スイッチ モジュール |
多重チャンネル1x16繊維のオプティカル スイッチ1U 19"ラックマウント式フレーム
GEZHI繊維のオプティカル スイッチは速い切換えの時間の、良質そして低い挿入損失の16portまで多チャネルを提供します。この多重チャンネル1x16繊維のオプティカル スイッチのラック マウントのタイプは機能装置で光学ルートを制御し、転換します。ある特定の頻度でスキャンされるか、または手動でフロント・パネルから選ばれるRS232港、イーサネット ポートおよび自動車で制御されるその缶。 多重チャンネル1x16繊維のオプティカル スイッチ19"光ファイバーおよび屋外ケーブル テスト、構成テストおよび複数の点光学センサーのモニタリング システムに光ファイバーの試験制度で使用する1Uラックマウント式。
特徴
LED表示パネル。表示装置、便利な操作。
RS232制御およびイーサネット リモート管理
自動スキャンのチャネルそして時間間隔はセットアップすることができます。
低い挿入損失、速い切換え
SerialNetの安定性が高い高い信頼性
透明な伝達信号。安定性が高く、信頼性。
適用
自動測定
ケーブルの監視および維持システム
FITL
光学ネットワークのリモート・モニタリング
指定
変数 | 単位 | 表示器 |
チャネルいいえ。 | 1xN (N≤16) | |
波長範囲 | nm | 1260~1650 |
波長をテストして下さい | nm | 1310/1550 |
挿入損失 | dB | Typ:最高≤0.8dB:≤1.5 dB |
反復性 | dB | ≤ ±0.02 |
リターン・ロス | dB | ≥ 45 |
混線 | dB | ≥ 70 |
WDL | dB | ≤ 0.25 |
PDL | dB | ≤ 0.1 |
視覚力 | MW | ≤ 500 |
切換えの時間 | 氏 | ≤10氏(隣接チャネルの順序スイッチ時間) |
繊維のタイプ | SM (9/125um) | |
コネクター | FC/PC、FC/APC |
変数 | 単位 | 表示器 |
チャネルいいえ。 | 1xN (N≤16) | |
波長範囲 | nm | 1260~1650 |
波長をテストして下さい | nm | 1310/1550 |
挿入損失 | dB | Typ:最高≤0.8dB:≤1.5 dB |
反復性 | dB | ≤ ±0.02 |
リターン・ロス | dB | ≥ 45 |
混線 | dB | ≥ 70 |
WDL | dB | ≤ 0.25 |
PDL | dB | ≤ 0.1 |
視覚力 | MW | ≤ 500 |
切換えの時間 | 氏 | ≤10氏(隣接チャネルの順序スイッチ時間) |
繊維のタイプ | SM (9/125um) | |
コネクター | FC/PC、FC/APC |
監視の港 | RJ45、RS-232 | |
働く電源 (プラグ タイプ) |
V |
AC:85~ 265 (50/60Hz) |
パワー消費量 | W | < 10 |
実用温度 | ℃ | -5 | 55 |
サイズ | mm | 1U:483 x 250 x 45 |

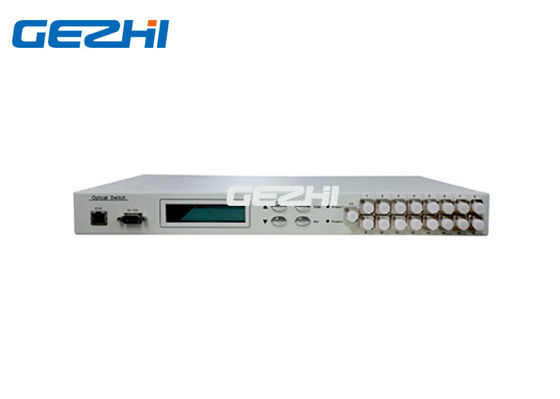

説明するべきパネル:
◆ RJ45:通信網管理インターフェイス;
◆ RS-232:Rs-のシリアル・インタフェース;RS232シリアル通信インターフェイス;
◆ LCD:情報を直接表示する装置;
◆の▲:動くキー;▼:降ろすキー;入って下さい:定まるべきキー;
Esc:取り消すべきキー。
◆力:電源;間違い:ハンド ランプ;
◆ com 1~16:繊維インターフェイス;

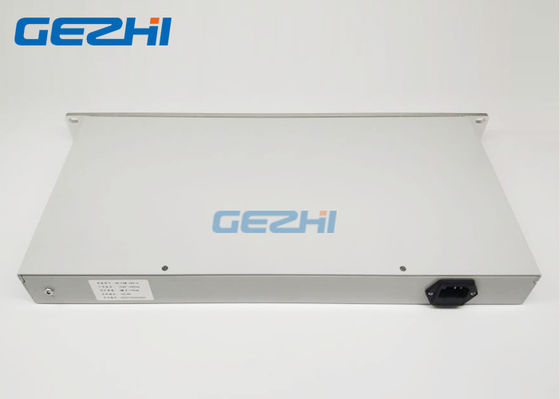

バック パネル
◆ AC:85~265V:電源コード インターフェイス;
オン/オフ◆:電源のマスター スイッチ;
