速い切換えの卓上RS232 1x8オプティカル スイッチ装置

デスクトップ1×8オプティカル スイッチ装置RS-232制御容易な操作

GEZHIのデスクトップ1×8オプティカル スイッチ装置RS-232は光学道の転換プロダクトを実現するオプティカル スイッチの使用である。装置はまたRS - 232の指示制御することができスイッチ・ボタンの簡単な光学道を、最終的に1を達成することはすぐにある（入力）ことができ*によって各々の軽い道の設計制御ボタン、軽い道を光ファイバーN （出力）の中心ノンブロッキングの対面十字の関係を、担う光通信の適用の重要な役割を厳しく導く。

光ファイバーの輸送システムでは、デスクトップ1×8オプティカル スイッチ装置RS-232制御は多重チャンネル繊維の監視、多光源の探知器の選択および光ファイバー道の保護等のために使用される。その上、それは光ファイバーおよび構成テスト、屋外ケーブル テストおよびmulti-spot光学センサーのモニタリング システムのために光ファイバーの試験制度でも使用される。

特徴

低い挿入損失、速い切換え
SerialNetの安定性が高い高い信頼性

各チャネルLEDは表示状態をつける
独自に各チャネル ボタン制御
RS - 232シリアル ポート命令制御スイッチ

適用

ケーブルの監視および維持システム

光学ネットワークのリモート・モニタリング

FITL
自動測定

指定

変数	単位	表示器
単位のタイプ		FSW-1X8-TR
波長範囲	nm	1260~1650
テスト波長	nm	1310/1550nm
挿入損失	dB	タイプ。≤0.8dB、Max.≤1.5 dB
反復性	dB	≤ 0.02
リターン・ロス	dB	≥ 55
混線	dB	≥ 70
WDL	dB	≤ 0.25
PDL	dB	≤ 0.05
光学力	MW	≤ 500
転換の時間	氏	≤12氏（隣接チャネル）
繊維のタイプ	um	9/125
コネクター		FC /APC
制御モード		キーかRS-232
働く電源 （プラグ タイプ）	V	AC:100~ 240 （50/60Hz）
パワー消費量	W	< 10
実用温度	℃	-10 | +60
サイズ	mm	（W） 245のmm X （D） 230のmm X （H） 95のmm



速い転換のデスクトップ1×8オプティカル スイッチ装置RS-232制御



説明するべきパネル:

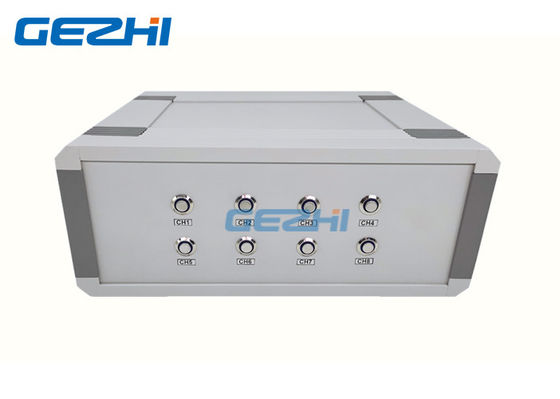

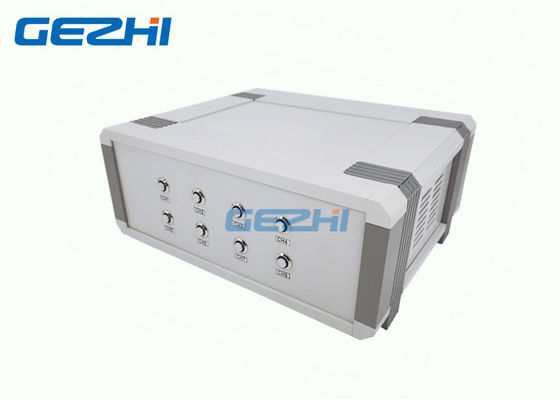

フロント・パネル

◆1~8:軽い道のスイッチ・ボタンおよび表示燈。

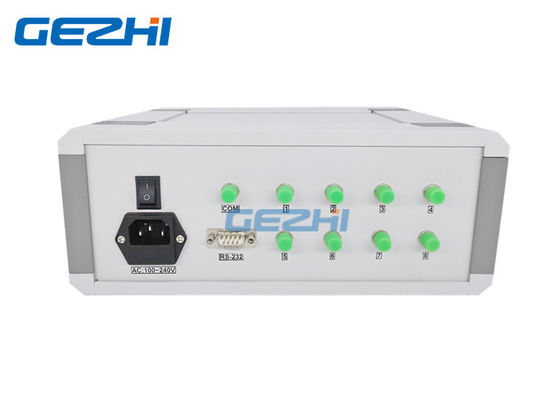

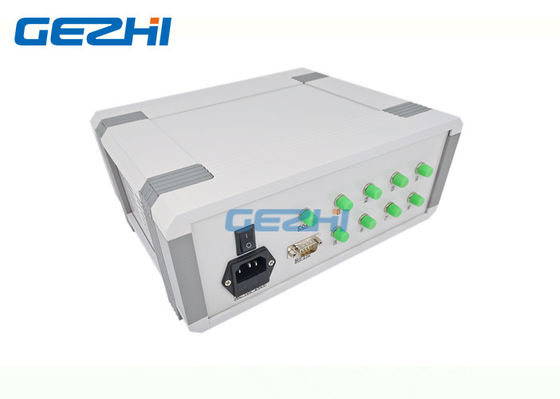

バック パネル

◆AC:100~240V:電源インターフェイス

◆オン/オフ:力断続的に

◆COM:光ファイバーインターフェイス共通ターミナル

◆1~8:光ファイバーインターフェイスの各チャネル

◆RS-232:シリアル ポートの通信用インタフェース
