ラック マウントのプログラム可能なシャーシ1x16 Benchtopのオプティカル スイッチ


Benchtop/ラック マウントのプログラム可能なシャーシ1x16のオプティカル スイッチ装置

GEZHI Benchtop/ラック マウントの速い切換えの時間の、良質および低い挿入損失の16portまでのプログラム可能なシャーシ1x16のオプティカル スイッチ装置。このBenchtop/ラック マウントのプログラム可能なシャーシ1x16のオプティカル スイッチ装置は機能装置で光学ルートを制御し、転換します。ある特定の頻度でスキャンされるか、または手動でフロント・パネルから選ばれるRS232港、イーサネット ポートおよび自動車で制御されるその缶。 視覚繊維の輸送システムでは、それは光学ルートの制御、LAN、変わり、イーサネット等の変更を保護する光源/探知器のために使用されます。光ファイバーの試験制度では、それは光ファイバーおよび光ファイバー装置テスト、ネットワークのテスト、戸外の光ケーブルのテストおよび光ファイバーの感知のために使用されます。

特徴

LED表示パネル。表示装置、便利な操作。
自動スキャンのチャネルそして時間間隔はセットアップすることができます。

RS232制御およびイーサネット リモート管理

低い挿入損失、速い切換え

適用

システム テスト

指定





説明するべきパネル:

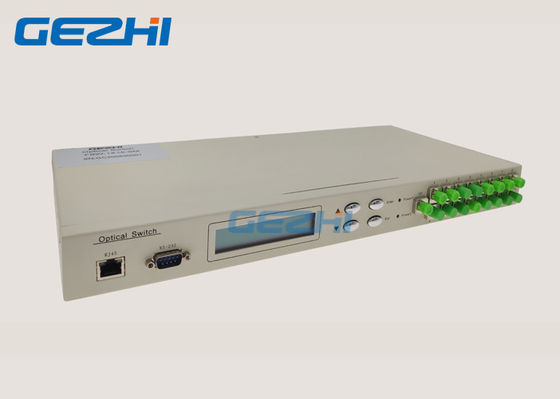

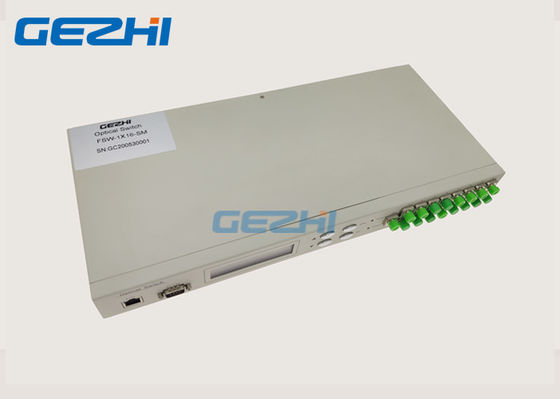

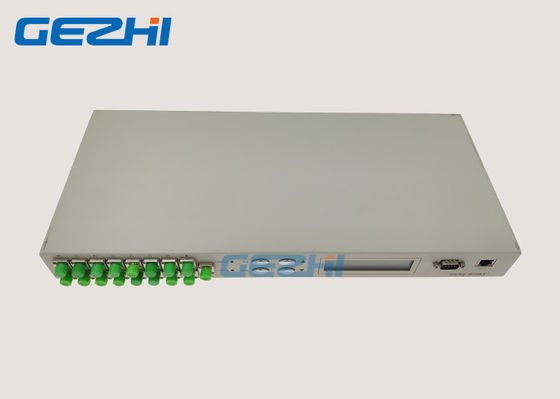

フロント・パネル



（1）のイーサネットのためのRJ45港、RS 232連続港:監視のための港。

（2）の光学港:COMの投入口、1、2、3,4は個々の部品を示します。

（3）のLCD表示スクリーン:装置、現在のチャネルおよび関連情報の住所のために表わします。

（4）の▲--Up;▼--Down;入確認して下さい;Esc取り消し。

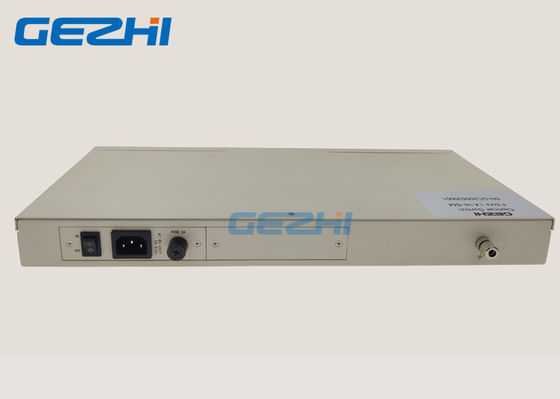

バック パネル

（1）の力:働く電源のための徴候。（単一力か利用できる二重力）





内部軽い道の図表

1xN光ファイバー スイッチのための内部のビーム道の図表

通信用インタフェース

（1）、RS-232

コンピュータに接続されたとき、両端のDB9シリアル ポートのcrosswireは応用べきです。#2がの両端の#3ケーブル交差した接続されるべきであることを意味します、#5ケーブルは接合する接することべきで残りは省くことができます。

（2）、RJ45

、ラインを通ってスイッチを通ってコンピュータに接続されたとき応用べきです。（正確な順序は1オレンジ白く、2オレンジ、3緑の白、4青、5青の白、6緑の、7茶色の白、8茶色です。）

コンピュータに直接接続されたとき、crosswireは応用べきです。（1つの端は1オレンジ白く、2オレンジ、3緑の白、4青、5青の白、8茶色6緑の、7茶色の白です。もう一つの端は1緑の白く、2緑の、3オレンジ白、4青、5青の白、6 -オレンジ、7 -茶色の白、8茶色です。）

Benchtop/ラック マウントのプログラム可能なシャーシ1x16のオプティカル スイッチ装置
