低い挿入損失の棚1650nm 1X8のオプティカル スイッチ装置

低い挿入損失の棚1×N （N≤16）のオプティカル スイッチ装置FSW-1X8-U

GEZHIの低い挿入損失の棚1×N （N≤16）のオプティカル スイッチ装置FSW-1X8-Uは光学道の転換プロダクトを実現するオプティカル スイッチの使用です。低い挿入損失の棚1×N （N≤16）のオプティカル スイッチ装置FSW-1X8-Uは出力または入力繊維の8第への1つの共通繊維の自動化され、反復可能な関係を可能にします。これらの1x8ラック マウント繊維のオプティカル スイッチは二方向で、1x8か8x1で方向使用することができます。

光学ルートを制御し、転換することの能力を使って。FSW-1x8-Uのラック マウント光学Siwtchesはフロント・パネルから手動で選ばれか、またはRS232港によって、イーサネット ポート制御され、ある特定の頻度で自動スキャンすることができます。光ファイバーの輸送システムでは、GEZHIのFSW-1x8-Uのラック マウント光学Siwtchesは多重チャンネル繊維の監視、多光源の探知器の選択および光ファイバー道の保護等のために使用されます。その上、GEZHIのFSW-1x8-Uのラック マウント光学Siwtchesは光ファイバーおよび構成テスト、屋外ケーブル テストおよび複数の点光学センサーのモニタリング システムのために光ファイバーの試験制度でも使用されます。

特徴

低い挿入損失、速い切換え

RS232制御およびRJ45イーサネット リモート管理
SerialNetの安定性が高い高い信頼性
透明な伝達信号。安定性が高く、信頼性

LED表示パネル。表示装置、便利な操作
自動スキャンのチャネルそして時間間隔はセットアップすることができます


適用

ケーブルの監視および維持システム

FITL
自動測定

光学ネットワークのリモート・モニタリング

指定

変数	単位	表示器
単位のタイプ		FSW-1x8-U
波長範囲	nm	1260~1650nm
波長をテストして下さい	nm	1310/1550 nm
挿入損失	dB	Typ。≤0.8dB、Max.≤1.5 dB
反復性	dB	≤ 0.02
リターン・ロス	dB	≥ 55
混線	dB	≥ 70
WDL	dB	≤ 0.25
PDL	dB	≤ 0.05
光学力	MW	≤ 500
切換えの時間	氏	≤10氏（隣接チャネル）
繊維のタイプ	um	9/125
コネクター		FC/APC
監視の港		RJ45及びRS-232
働く電源 （プラグ タイプ）	V	AC:100~ 240 （50/60Hz）
パワー消費量	W	< 10
実用温度	℃	-10 | 60
サイズ	mm	1U:483 x 230 x 45



低い挿入損失の棚1×N （N≤16）のオプティカル スイッチ装置FSW-1X8-U

説明するべきパネル:

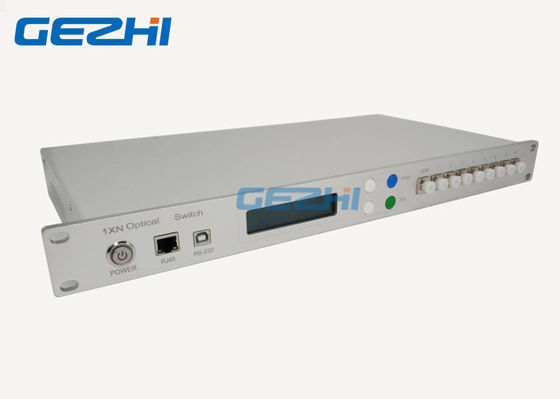

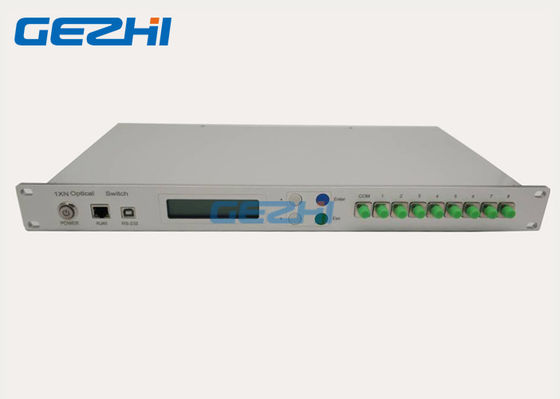

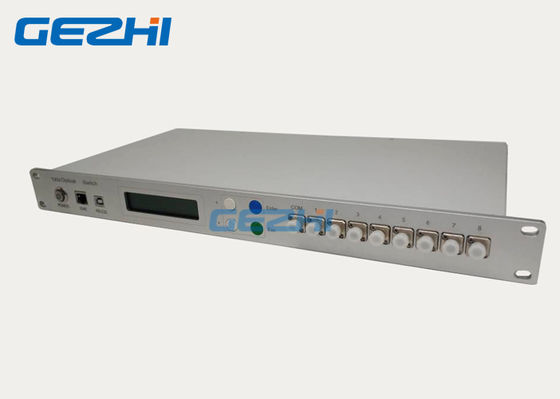

フロント・パネル

◆Power:電源のマスター スイッチ

◆RJ45:通信網管理インターフェイス;

◆RS-232:Rs-のシリアル・インタフェース;RS232シリアル通信インターフェイス;

◆LCD:情報を直接表示する装置;

◆▲:動くキー;▼:降ろすキー;入って下さい:定まるべきキー;

Esc:取り消すべきキー;

◆com、1~8:繊維インターフェイス;

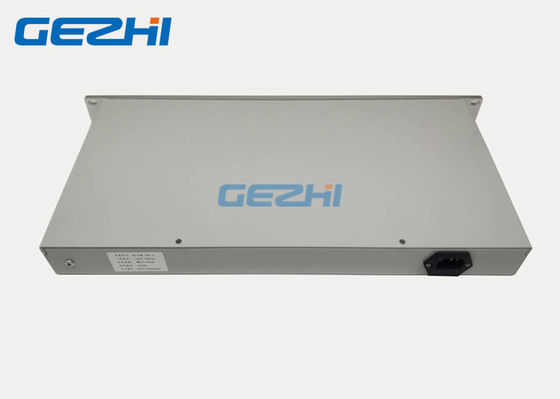

バック パネル

◆AC:100~240V:電源コード インターフェイス;
