商品の詳細:
お支払配送条件:
|
| アプリケーション: | FITL | 波長範囲: | 1260〜1650またはカスタマイズされた |
|---|---|---|---|
| テストの波長: | 1310/1550またはカスタマイズされる | コネクター: | FC、SC、LC、ST、SMA、またはカスタマイズされた |
| 繊維のタイプ: | 9/125 | ||
| ハイライト: | FITL 光ファイバースイッチ、LCD ディスプレイ光ファイバースイッチ、1x128 光スイッチ,LCD Display Fiber Optical Switch,1x128 Optical Switch |
||
光ファイバースイッチ 高速スイッチング時間 1x128 光スイッチ、LCD ディスプレイ付き
製品説明
この 1x128 光スイッチ ラックマウントは、1 つの入力と 128 の出力光ファイバー ポートで構成されており、光ファイバー伝送路内の光パワーを選択的に送信、リダイレクト、またはブロックできます。これらの光スイッチは双方向であり、1x128 または 128x1 方向で使用できます。光ファイバースイッチは、光ファイバー通信ネットワークや測定器用に設計されています。
フロント パネルのバルクヘッドは、一般的な FC/APC、FC/UPC、SC/APC、SC/UPC、LC/APC、LC/UPC、ST/APC、ST/UPC、MPO コネクタ タイプなどに適合します。通常、この 2RU 19 」ラックマウントは、1x24、1x32、1x48、1x64、またはカスタマイズされた光スイッチを取り付けることができます。
アプリケーション
フィットル
保守体制
光ネットワークのリモート監視 ケーブル監視
自動測定
特徴
自動スキャンのチャンネルと時間間隔を設定可能
LED表示パネル。視覚的な表示、便利な操作
SerialNet、高信頼性、高安定性
透明な伝送信号。高い安定性と信頼性
RS232 制御および RJ45 イーサネット リモート管理
テクニカルインデックス
| パラメータ | ユニット | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| 波長範囲 | nm | 1260〜1650またはカスタマイズされた | |||||||
| 試験波長 | nm | 1310/1550 またはカスタマイズされた | |||||||
| 挿入損失 (最大) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| リターンロス | dB | SM≧50 | |||||||
| クロストーク | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| 再現性 | dB | ≤0.02 | |||||||
| 切り替え時間 | MS | ≤10 (隣接チャンネル) | |||||||
| 光パワー | mW | ≤500 | |||||||
| ファイバーの種類 | えーっと | 9/125 | |||||||
| コネクタ | / | FC、SC、LC、ST、SMAまたはカスタマイズされた | |||||||
| モニターポート | / |
RJ45 & RS232 またはカスタマイズされた |
|||||||
| 使用電源（プラグタイプ） | V | AC:220V (50/60Hz) または DC:36V~72V | |||||||
| 動作温度 | ℃ | -10～+60 | |||||||
| 保管温度 | ℃ | -40～+85 | |||||||
| ラックマウントの寸法 | んん | 1U L483XW230XH44.5 (最大16チャンネル) のカスタマイズが可能です。 | |||||||
|
2U L483XW230XH89 (最大 36 チャンネル) のカスタマイズが可能です。 2U L483XW350XH89 (最大 64 チャンネル) のカスタマイズが可能です。 |
|||||||||
| 3U L483XW350XH133.5 (最大 128 チャンネル) のカスタマイズが可能です。 | |||||||||
| 4U L483XW350XH178 (最大 256 チャンネル) のカスタマイズが可能です。 | |||||||||
注文情報 OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | モード | 波長 | パッケージ | ファイバーの種類 | 繊維径 | コネクタ |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=スペシティ |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=指定する |
1U=1Uラックマウント 2U=2Uラックマウント 3U=3Uラックマウント 4U=4Uラックマウント S=指定する |
M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=指定する |
AC=単85～265V DC=単36～72V AA=デュアル85～265V DD=デュアル36～72V AD=AC85～265V+DC36～75V |
00=なし FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=指定する |
説明パネル

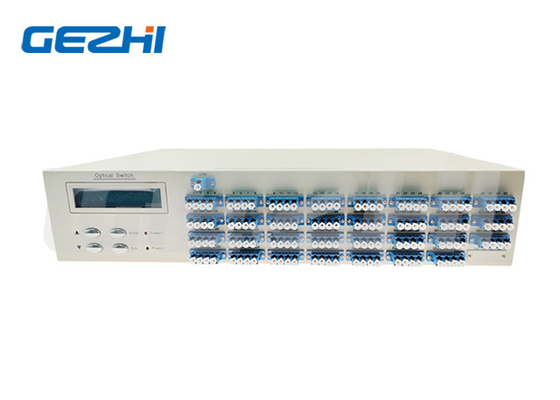

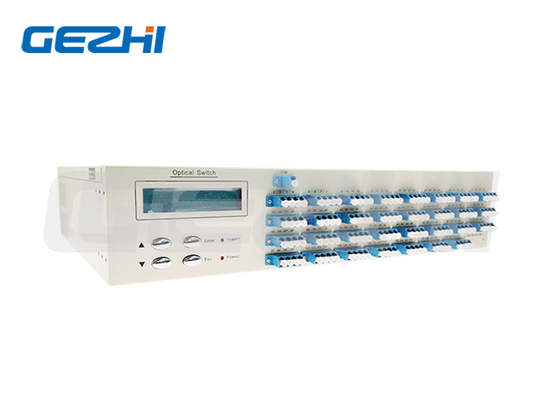

1x128 光ファイバ スイッチ ラックマウント フロント パネル
電源：電源のマスタースイッチ
RJ45:通信ネットワーク管理インターフェイス;
RS-232: RS-シリアルインターフェース;RS232シリアル通信インターフェース。
LCD:情報を直接表示するデバイス。
▲: 上に移動するキー。▼: 下に移動するキー。Enter: 決定するキー。
Esc: キャンセルするキー。
com,1~128:ファイバーインターフェース

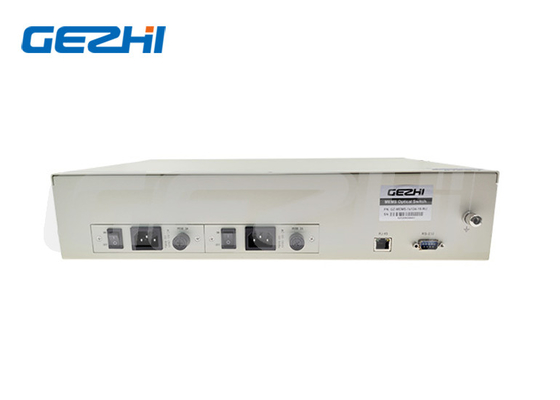

1x128 光ファイバ スイッチ ラックマウント バック パネル
AC:85~265V: 電源コードインターフェース;
ON/OFF: 電源のマスタースイッチ;
デフォルト設定
アドレス:01
RS-232:ボーレート:9600;データビット:8ビット;ストップビット: 1ビット。パリティビット:なし;
RJ45: IP:192.168.1.100 ;ポート:5000;TCP/IP:TCP サーバーと UDP
(固定ポート:18888)
通信プロトコル：
「_」：下線
1x128 光ファイバ スイッチ ラックマウント光ルート
通信プロトコルはすべて大文字。
デバイスは毎回命令を実行します。
「<」 開始命令として。">" 終了命令として
