| ブランド名: | GEZHI or OEM |
| モデル番号: | 40CH AWG DWDMモジュール |
| Moq: | 1PC |
| 価格: | US$398-US$688 |
| 納期: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタンユニオン |

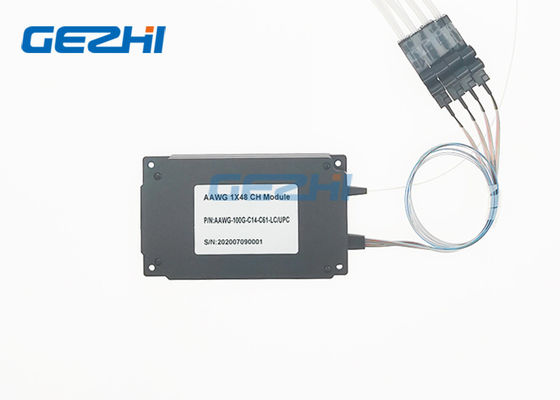

GEZHI 高密度波長分割多重 (DWDM) モジュールは、アサーマルアレイ導波路 (AWG) 技術を採用しています。これらのモジュールは、リンクトラフィックのサンプリングと監視のためのスプリッター (タップ) も提供できます。
アサーマルAWG (AAWG) DWDMモジュールは、標準的なサーマルAWG (TAWG) と同等の性能を提供しますが、安定化のために電気的な電力は必要ありません。電力供給が不可能なアプリケーションでは、薄膜フィルター (フィルタータイプDWDMモジュール) の直接的な代替品として機能し、アクセスネットワークの-30℃から+70℃の屋外アプリケーションに適しています。
| パラメータ | 仕様 | 単位 | コメント |
|---|---|---|---|
| 入力チャネル | 1 | ||
| 出力チャネル | 40 | 32, 48チャネル利用可能 | |
| チャネル間隔 | 100 | GHz | |
| 基準パスバンド | -12.5 ～ 12.5 | GHz | |
| 波長精度 | -50 ～ 50 | pm | ITUグリッドに対する相対値 |
| 1dB帯域幅 | 0.4 | nm | F-フラットトップタイプ |
| 3dB帯域幅 | 0.6 | nm | |
| I.L | 6 | dB | ITUパスバンドでの最悪ケース |
| I.L UNI. | 1 | dB | |
| リップル | 0.7 | dB | ITUパスバンドでの損失変動 |
| PDL | 0.5 | dB | ITUパスバンドでの最大値 |
| 隣接クロストーク | 25 | dB | ITUパスバンドでの最悪ケース |
| 非隣接クロストーク | 30 | dB | ITUパスバンドでの最悪ケース |
| 総クロストーク | 22 | dB | 他の全チャネルの累積クロストーク |
| リターンロス | 40 | dB | |
| 最大連続光パワー | 250 | mW | 最大入力光パワー |
| 色分散 (CD) | -20 ～ +20 | ps/nm | |
| PMD | 0.5 | ps |
|
|
| ブランド名: | GEZHI or OEM |
| モデル番号: | 40CH AWG DWDMモジュール |
| Moq: | 1PC |
| 価格: | US$398-US$688 |
| パッケージの詳細: | 紙箱 |
| 支払条件: | T/T、ウェスタンユニオン |
GEZHI 高密度波長分割多重 (DWDM) モジュールは、アサーマルアレイ導波路 (AWG) 技術を採用しています。これらのモジュールは、リンクトラフィックのサンプリングと監視のためのスプリッター (タップ) も提供できます。
アサーマルAWG (AAWG) DWDMモジュールは、標準的なサーマルAWG (TAWG) と同等の性能を提供しますが、安定化のために電気的な電力は必要ありません。電力供給が不可能なアプリケーションでは、薄膜フィルター (フィルタータイプDWDMモジュール) の直接的な代替品として機能し、アクセスネットワークの-30℃から+70℃の屋外アプリケーションに適しています。
| パラメータ | 仕様 | 単位 | コメント |
|---|---|---|---|
| 入力チャネル | 1 | ||
| 出力チャネル | 40 | 32, 48チャネル利用可能 | |
| チャネル間隔 | 100 | GHz | |
| 基準パスバンド | -12.5 ～ 12.5 | GHz | |
| 波長精度 | -50 ～ 50 | pm | ITUグリッドに対する相対値 |
| 1dB帯域幅 | 0.4 | nm | F-フラットトップタイプ |
| 3dB帯域幅 | 0.6 | nm | |
| I.L | 6 | dB | ITUパスバンドでの最悪ケース |
| I.L UNI. | 1 | dB | |
| リップル | 0.7 | dB | ITUパスバンドでの損失変動 |
| PDL | 0.5 | dB | ITUパスバンドでの最大値 |
| 隣接クロストーク | 25 | dB | ITUパスバンドでの最悪ケース |
| 非隣接クロストーク | 30 | dB | ITUパスバンドでの最悪ケース |
| 総クロストーク | 22 | dB | 他の全チャネルの累積クロストーク |
| リターンロス | 40 | dB | |
| 最大連続光パワー | 250 | mW | 最大入力光パワー |
| 色分散 (CD) | -20 ～ +20 | ps/nm | |
| PMD | 0.5 | ps |
