| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x2スイッチ・モジュール |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

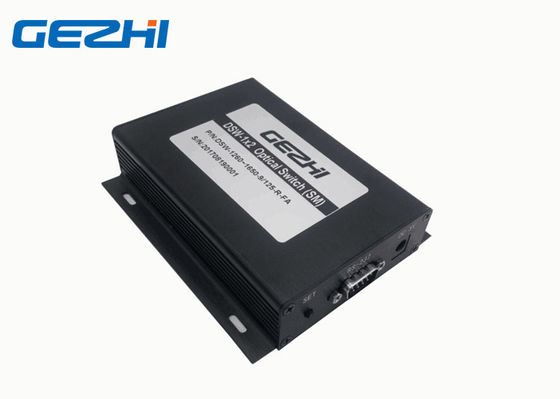

RS-232制御1x2視覚スイッチの掛け金を降ろす機械オプティカル スイッチ モジュール850nm
GEZHI 1x2の機械オプティカル スイッチ モジュールは一種の軽い経路制御装置である。それは多重チャンネルの繊維光学軽い道の切換えを実現できる。光ファイバーの輸送システムでは、それは多重チャンネル繊維の監視、多光源/探知器の選択および光ファイバー道の保護等のために使用される。その上、それは光ファイバーおよび関連の構成テスト、屋外ケーブル テストおよびmulti-spot光学センサーのモニタリング システムのために光ファイバーの試験制度でも使用される。
モジュールはボタンおよびRS-232インターフェイスによって制御され、モジュール光学道はホスト コンピューターのソフトウェアによって選ぶことができる。
特徴
適用
波長のルーター
光学ネットワークの監視
再構成可能加えなさい/低下の多重交換装置
指定
|
変数 |
GZ-DSW-1x2 | ||
| 波長範囲 | nm | 532~1064nm | 1260~1650 |
| 作動のavelength | nm | 532/650/780/850/980 nm | 1310/1490/1550/1625 nm |
| 挿入損失 | dB | タイプ:0.8最高:1.2 | タイプ:0.6最高:0.8 |
| リターン・ロス | dB | MM≥30 SM≥50 | |
| 混線 | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| 反復性 | dB | ≤±0.02 | |
| 電源 | v | 5V / 500mA | |
| 制御モード | / | ボタン、RS232 | |
| 寿命 | 時 | ≥107 | |
| スイッチ時間 | 氏 | ≤8 | |
| 伝達力 | MW | ≤500 | |
| 実用温度 | ℃ | -20~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| 重量 | g | 16 | |
| 次元 | mm | （L） 104.0× （W） 120.0× （H） 28 | |
注:カスタム化は利用できる。
パネルの図表
光学ルート
| 状態1 | 状態2 |
|
|
 |
1x2オプティカル スイッチの順序情報
GZ-DSW-1x2-x-xx-x-x-xx
|
モード |
波長 |
制御モデル |
繊維のタイプ |
コネクター |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
L=Latching N=Non-の掛け金を降ろすこと |
5=50/125 6=62.5/125 9=9/125 X=Others |
FP =FC/PC FA =FC/APC X:他 |
|
