| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x18-CWDM-M-1U |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| 支払条件: | T/T、ウェスタン・ユニオン |

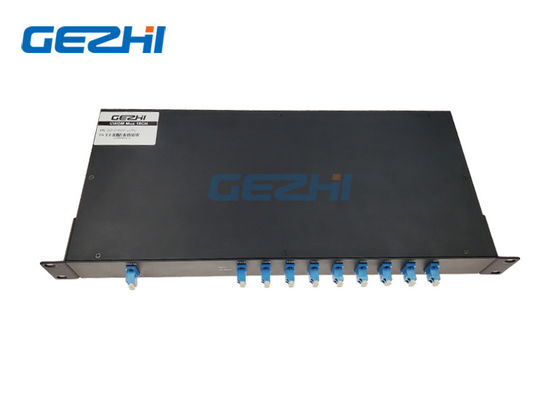

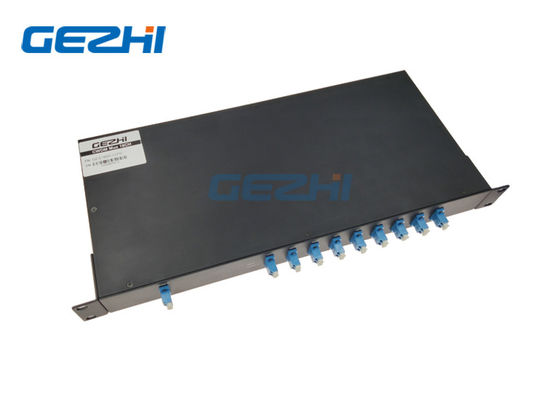

18CH CWDM Mux Demuxモジュール1270~1610nm低損失BIDI CWDM
1x18光学受動の粗いWDM装置1RU 19"は3.5dBリンク挿入損失だけのCWDMの波長範囲のための単一の光ファイバーの18までのCWDMの源を多重型にすることができる光学多重交換装置です。
従ってGEZHI CWDMフィルターに高いチャネルの分離があり、二方向システムで使用することができます。1x18光学受動の粗いWDM装置1RU 19"はラックマウント式独立19inch 1Uとして多重交換装置としてかデマルチプレクサーおよび使用使用することができます。CWDM SFPとともに1x18光学受動の粗いWDM装置1RU 19"が単一繊維上の18の信号を送信するのに使用することができます。
|
特徴 |
適用 |
|
|
指定
|
変数 |
単位 |
1x18光学受動の粗いWDM | ||
| Mux | Demux | |||
| チャネルの波長 | nm |
1270~1610nm |
||
|
中心の波長 |
nm | ±0.5 | ||
| チャネル・スペーシング | nm | 20 | ||
|
チャネル通過帯域 |
nm | >14 | ||
| 最高の挿入損失 | dB | <5>.5または <3> | <5> | |
| チャネルのさざ波 | dB | 0.3 | ||
|
分離 |
隣接した | dB | >30 | |
| 非隣接した | dB | >40 | ||
|
Inertionの損失の温度 |
dB/℃ |
<0> |
||
|
波長の温度 |
nm/ ℃ |
<0> | ||
|
分極の扶養家族 |
dB | <0> | ||
|
分極モード |
dB | <0> | ||
| 指向性 | dB | >50 | ||
| リターン・ロス | dB | >45 | ||
| 最高力の処理 | MW | 300 | ||
| Opteratingの温度 | ℃ | -5~+75 | ||
| 保管温度 | ℃ | -40~85 | ||
| パッケージ次元 | mm | ラックマウント式19inch 1U | ||
注:1.カスタム化は利用できます。
2. コネクターによって指定される
発注情報
| CWDM | - | XXX | - | XX | - | XX | - | XX | - | XX | - | XX |
| チャネルの数 | モジュールのタイプ | ケーブル タイプ | 繊維の長さ | 入力コネクター |
出力 コネクター |
|||||||
| CWDM | 01=1Channel 02=2チャネル 03=3チャネル 04=4チャネル ...... 16=16Channel 17=17Channel 18=18Channel |
0=100x80x10 mm 1=142x102x14.5 mm 2=LGX箱 3=19 ″ 1Uの棚 X=Others |
00=none 09=900um 緩い管 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC X=Customized |
0=none |
18CH CWDM MuxモジュールRackmountable
1x18光学受動の粗いWDM装置1RU 19"単一繊維上の伝達
1x18受動にBIDI CWDMモジュール フィルター滝のように落ちること
ビデオ
|
|
