| ブランド名: | GEZHI or OEM |
| モデル番号: | 3チャネルCWDMのディバイダー モジュール |
| Moq: | 1PC |
| 価格: | US$58-US$108 |
| 支払条件: | T/T、ウェスタンユニオン |

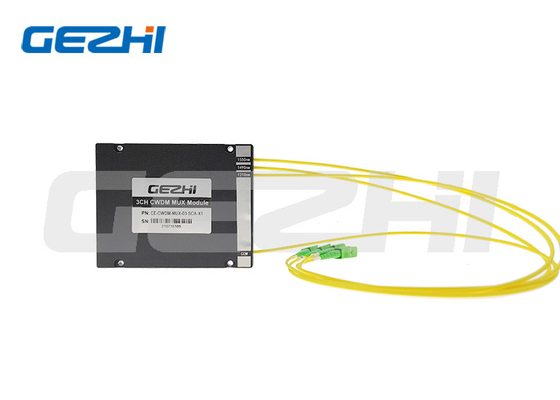

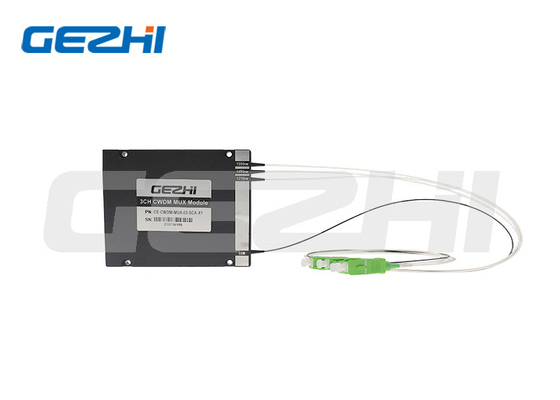

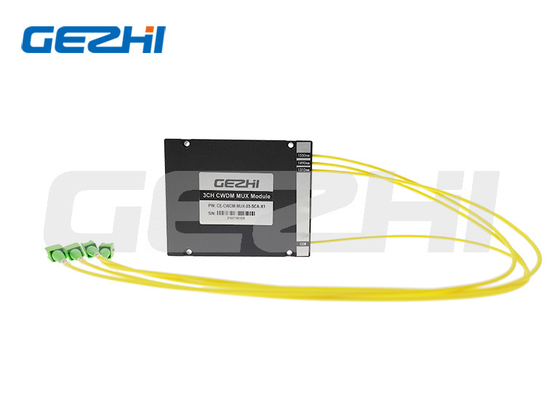

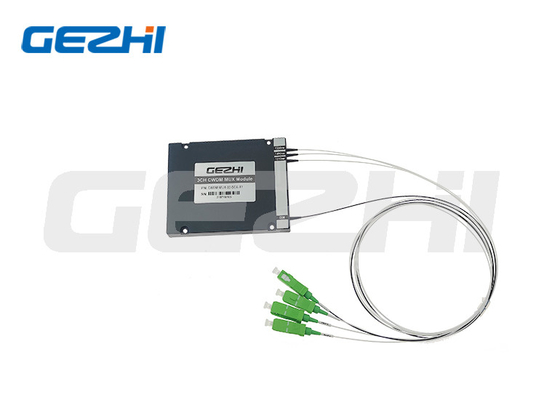

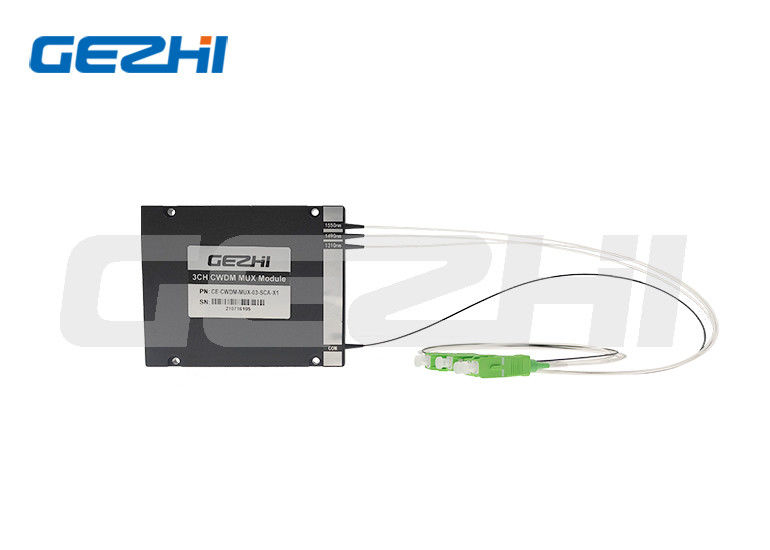

このCWDM Mux/Demux（光多重/逆多重）モジュールは、メトロアクセスネットワークアプリケーション向けにDWDMシステムに代わるコスト効率が高くシンプルな選択肢を提供します。20nmの広いチャンネル間隔により、これらのシステムでは送信機レーザーの正確な波長制御が不要になり、コスト効率の高い非冷却レーザーと低コストのパッシブコンポーネントの使用が可能になります。
| パラメータ | 単位 | CWDM Mux Demux |
|---|---|---|
| チャンネル間隔 | nm | 20nm |
| 中心波長 | nm | 1270～1610または1271～1611 |
| チャンネルパスバンド | nm | ±6.5 |
| チャンネル数 | / | 4CH | 8CH | 16CH |
| 挿入損失 | dB | <1.5 | <2.5 | <5.5 または <3.5（スキップあり） |
| 隣接チャンネルでのアイソレーション | dB | >30 |
| 非隣接チャンネルでのアイソレーション | dB | >40 |
| エクスプレスポートでのアイソレーション | dB | >15 |
| 偏波依存損失 | dB | <0.2 |
| 偏波モード分散 | dB | <0.1 |
| 指向性 | dB | >50 |
| リターンロス | dB | UPC >45 APC>50 |
| 電力処理 | mW | <500（高出力タイプあり） |
| ファイバータイプ | / | SMF-28e（偏波保持タイプあり） |
| 動作温度 | ℃ | -20～+75（-40～+85あり） |
| 保管温度 | ℃ | -40～+85 |
| パッケージタイプ | mm | ABSボックス、ABSプラグインモジュール、LGXシャーシ、ラックマウント |
| CWDM | チャンネル数 | 構成 | モジュールタイプ | ケーブルタイプ | ファイバー長 | コネクタ |
|---|---|---|---|---|---|---|
| CWDM | 01=1チャンネル 02=2チャンネル 03=3チャンネル 04=4チャンネル ... 16=16チャンネル 17=17チャンネル 18=18チャンネル |
M=Mux D=Demux A=Mux+Demux |
A0=ABSボックス 80x60x12mm A1=ABSボックス 100x80x10mm A2=ABSボックス 120x80x18mm A3=ABSボックス 140x115x15mm L1=LGX 129*29*130mm L2=LGX 2スロットラックに挿入 L4=LGX 4スロットラックに挿入 R1=19インチ 1Uラック R2=2スロット 19インチ 1Uラック R4=4スロット 19インチ 1Uラック S=指定 |
09=900umルーズチューブ 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=指定 |
00=なし LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=指定 |
A1: 品質テストのためにサンプル注文を歓迎します。最小注文数量はありません。1個のサンプルでもご利用いただけます。混合サンプルも受け付けております。
A2: 通常のリードタイムは約1週間です。大量注文や特別製品については、営業担当者にご確認ください。一部製品は在庫を保持しており、支払い受領後1～3日以内に発送可能です。
A3: T/T、PayPal、Western Union、現金、ALIペイメントを受け付けております。
A4: 全製品に3年間の保証を提供します。
A5: はい、カスタム製品ラベル、ロゴ、部品番号、シリアル番号、パッケージを含むOEMサービスを要件に応じて提供します。
|
