| ブランド名: | GEZHI or OEM |
| モデル番号: | 3港の光学サーキュレータ |
| Moq: | 1pc |
| 価格: | US$59-US$118 |
| 支払条件: | T/T、ウェスタンユニオン |

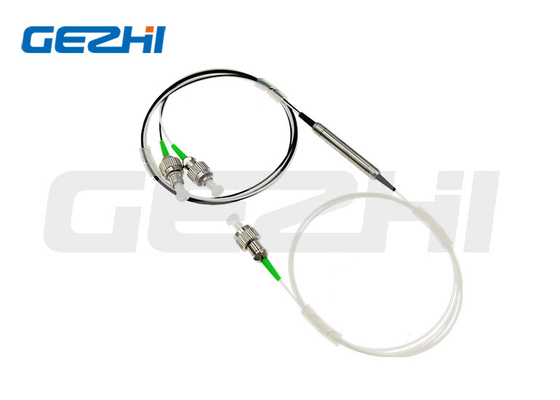

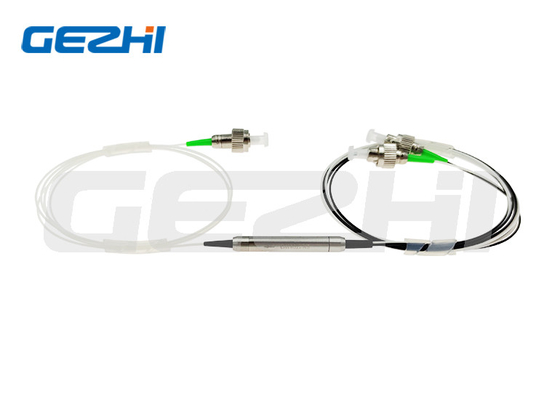

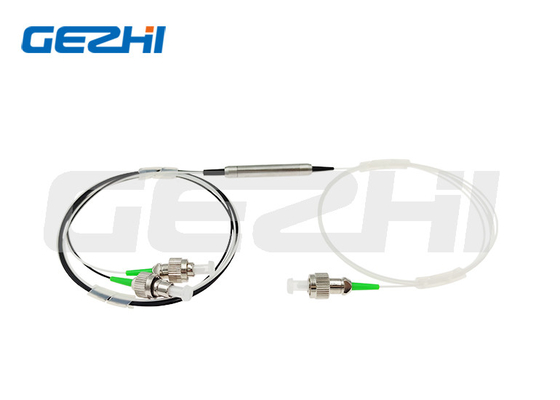

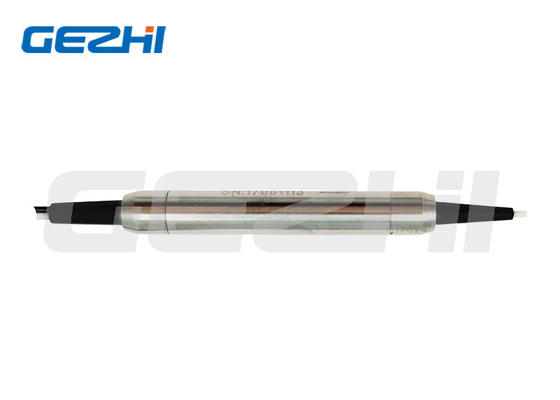

低背反射光サーキュレータ 3ポートファイバーモジュール FCコネクタ付き
製品説明
Gezhiの光サーキュレータは、光回路および光通信システムにおいて、双方向の光信号を異なるポートにリダイレクトするために多くの用途があります。
光サーキュレータは、電子サーキュレータの動作に類似した、光ファイバー内で反対方向に伝播する光信号を分離するために使用できる特殊な光ファイバーコンポーネントです。光サーキュレータは3ポートデバイスであり、任意のポートに入射した光は次のポートから出射するように設計されています。これは、光がポート1に入射するとポート2から出射しますが、出射した光の一部がサーキュレータに反射して戻ってきた場合、ポート1からは出射せず、代わりにポート3から出射することを意味します。
応用
Add-Drop多重化
ファイバーセンサー
双方向信号伝送システム
双方向ポンピング
インラインクロマチック分散補償デバイスのカップリング
特徴
低挿入損失
低PDL
高チャネルアイソレーション
コンパクトパッケージ
高信頼性・安定性
コスト効率
仕様
| パラメータ | Pグレード | |
| 構成 | ポート1からポート2へポート3へ | |
| 動作波長 (nm) | 1310±30 または 1550±30 または 1585±30 | |
| アイソレーション (dB) | 代表値 | 0.6 |
| 最大値 | 0.8 | |
| 代表アイソレーション (dB) | ≥50 | |
| 最小アイソレーション (dB) | ≥40 | |
| クロストーク (dB) | ≥50 | |
| 偏波依存損失 (dB) | <0.15 | |
| 偏波モード分散 | <0.1 | |
| リターンロス (dB) | ≥50 | |
| 耐電力 (mW) | 500 | |
| 動作温度 (℃) | -10～+75 | |
| パッケージ寸法 (mm) | Φ5.5xL50 または Φ5.5xL63 | |
応用図
図に示すように、各ファイバーの両端にサーキュレータが配置されています。各サーキュレータは、一方の方向への信号を追加し、もう一方の方向への信号を除去する機能を持っています。左側の例を参照してください。
サーキュレータは、単一ファイバーを通して光信号を双方向に送信するために使用できます。
|
|
