| ブランド名: | GEZHI or OEM |
| モデル番号: | 3港の光学circulator ABS箱 |
| Moq: | 1pc |
| 価格: | US$59-US$118 |
| 支払条件: | T/T、ウェスタンユニオン |

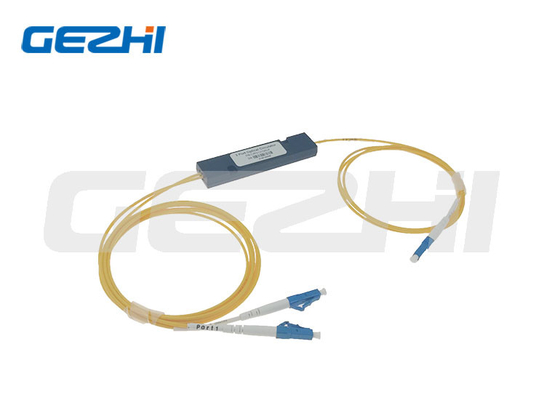

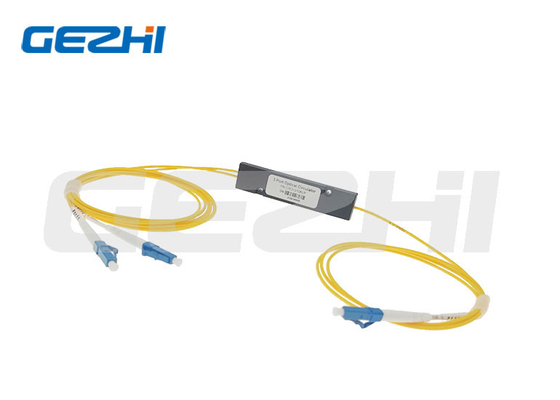

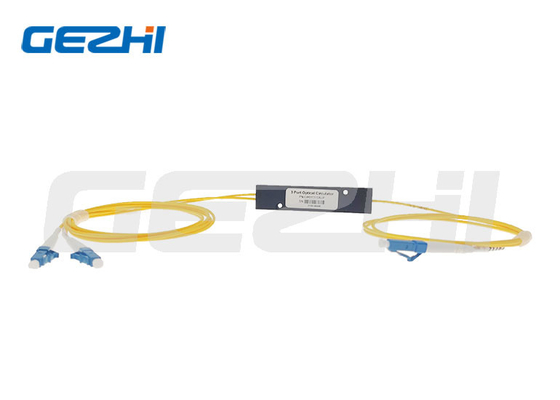

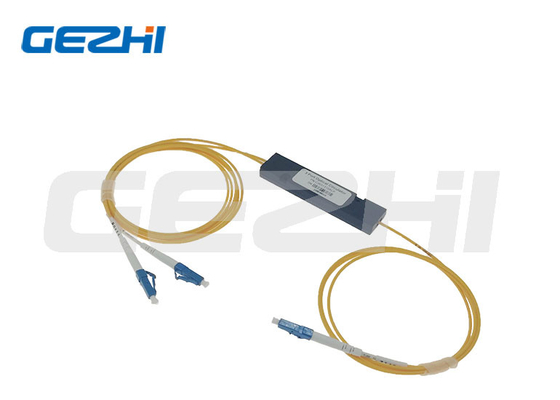

高信頼性・高安定性 3ポート 光ファイバーサーキュレータ ABSボックス SCコネクタ付き
製品説明
Gezhiの光サーキュレータは、光回路や光通信システムにおいて、双方向の光信号を異なるポートにリダイレクトするために多くの用途があります。
この機能は、光双方向伝送および通信にとって非常に重要です。通常、光トランシーバー、FBG（ファイバーブラッググレーティング）フィルター、光増幅器に使用されます。
応用
アドドロップ多重化
インライン色分散補償デバイスのカップリング
光ファイバーセンサー
双方向ポンピング
双方向信号伝送システム
特徴
低挿入損失
高チャネルアイソレーション
コスト効率
コンパクトパッケージ
低PDL
高信頼性・高安定性
仕様
| ブランド | Gezhi | |
| パッケージ | ABSボックス | |
| 構成 | ポート1からポート2へポート3へ | |
| 動作波長（nm） | 1310±30 または 1550±30 または 1585±30 | |
| アイソレーション（dB） | 標準 | 0.6 |
| 最大 | 0.8 | |
| 標準アイソレーション（dB） | ≥50 | |
| 最小アイソレーション（dB） | ≥40 | |
| クロストーク（dB） | ≥50 | |
| 偏波依存損失（dB） | <0.15 | |
| 偏波モード分散 | <0.1 | |
| リターンロス（dB） | ≥50 | |
| パワーハンドリング（mW） | 500 | |
| 動作温度（℃） | -10～+75 | |
| パッケージ寸法（mm） | Φ5.5xL50 または Φ5.5xL63 | |
応用図
図に示すように：ファイバーの両端にサーキュレータが配置されています。各サーキュレータは、一方の方向の信号を追加し、もう一方の方向の信号を除去する機能を持っています。左側の例を参照してください。
サーキュレータは、単一のファイバーを通して光信号を双方向に送信するために使用できます。
|
|
