| ブランド名: | GEZHI or OEM |
| モデル番号: | 繊維の光学アイソレーター |
| Moq: | 1pc |
| 価格: | US$59-US$118 |
| 支払条件: | T/T、ウェスタンユニオン |

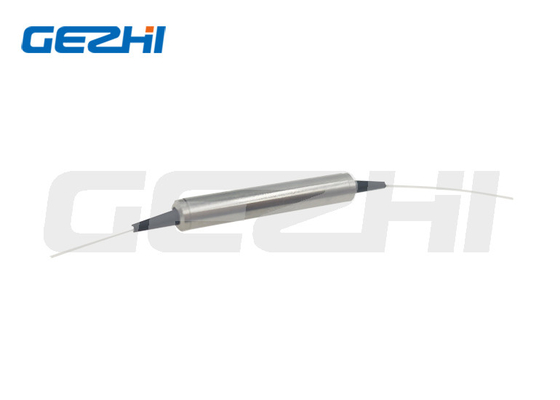

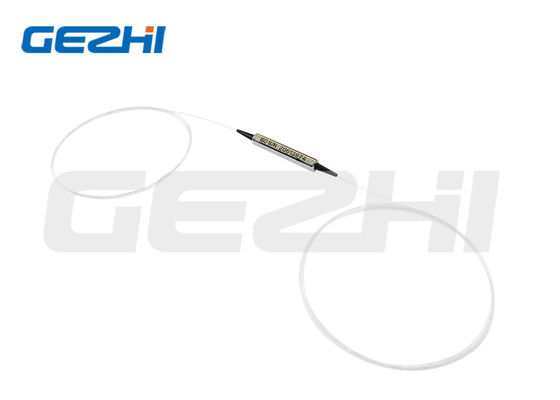

高隔離性 1550nm ファイバー隔離器 単段と二段目光学隔離器 CATV用
製品説明
オプティカルアイソレーターは,どの偏振サテでも逆向の反射と反散をブロックすることができる.偏振モード分散は低い (PMD),偏振依存 (PDL),喪失 高い 孤立.
申請
• 光ファイバー 増幅器
• CATV ファイバーオプティックリンク
• ファイバーオプティックLANシステム
• 電気通信
• 光ファイバーシステム試験
特徴
• 孤立 し た 場所
• 挿入 損失 の 低さ
• 光路上ではエポキシ無
• 高い 利益 損失
• 偏差 に 依存 し て いる 損失
仕様
| 動作波長 (nm) | 1550±15 | |
| タイプ | 単段階 | 双段階 |
| グレード | クラスP | |
| 典型的なピーク隔離 (dB) | ≥42 | ≥58 |
| 隔離 (dB) | ≥32 | ≥46 |
| 典型的な挿入損失 (dB) | 0.3 | 0.5 |
| 挿入損失 (dB) | ≤0.5 | ≤0.7 |
| リターン損失 (dB) | ≥60/55 | |
| PDL (dB) | < 0 でした.05 | |
| PMD (ps) | 0.2 ((0.05 要求に応じて利用可能) | |
| 動作温度 (°C) | -20+70 | |
| 保存温度 (°C) | -40 〜 +85 | |
| オプティカルタイプ | コーニング SMF-28 | |
| オプティカル長さ (分) | 1 メートル | |
| 最大 動作電源 (mW) | 500 | |
|
パッケージサイズ (mm) |
コーニング SMF-28 | |
梱包
スタンダード・エクスポート・パッキングによると
図面
注文情報
| 隔離器 | 波長 | パッケージ | 繊維の直径 | 繊維の長さ | 繊維の種類 | コネクタ |
|
S=単段階 D=二段階 |
13=1310nm 14=1480nm 15=1550nm 58=1585nm 59=1590nm CL=C+L バンド SCL=S+C+L バンド |
1=Φ5.5x35mm 2=90x20x10mm X=その他 |
25=250um 90=900um 20=2.0mm 30=3.0mm X=その他 |
05=0.5m 10=1.0m 15=1.5m X=その他 |
9=9/125 X=その他 |
OO=ゼロ FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC LP=LC/PC LA=LC/APC X= その他 |
|
|
| ブランド名: | GEZHI or OEM |
| モデル番号: | 繊維の光学アイソレーター |
| Moq: | 1pc |
| 価格: | US$59-US$118 |
| パッケージの詳細: | 紙箱 |
| 支払条件: | T/T、ウェスタンユニオン |

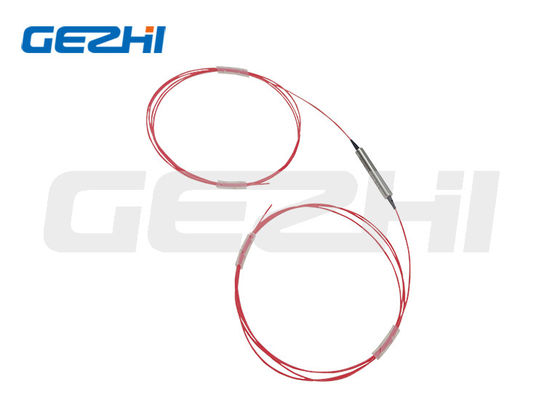

高隔離性 1550nm ファイバー隔離器 単段と二段目光学隔離器 CATV用
