| Brand Name: | GEZHI or OEM |
| モデル番号: | 96チャネルAWG DWDMのmuxのDemuxモジュール |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

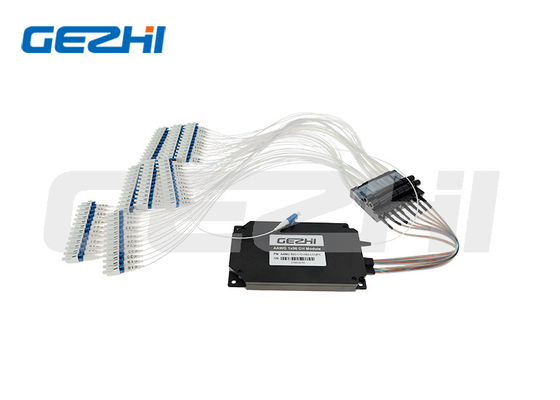

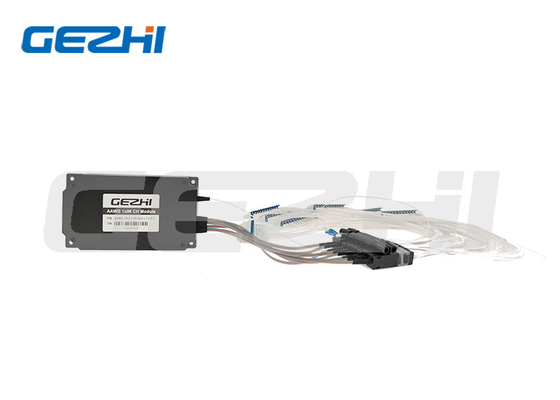

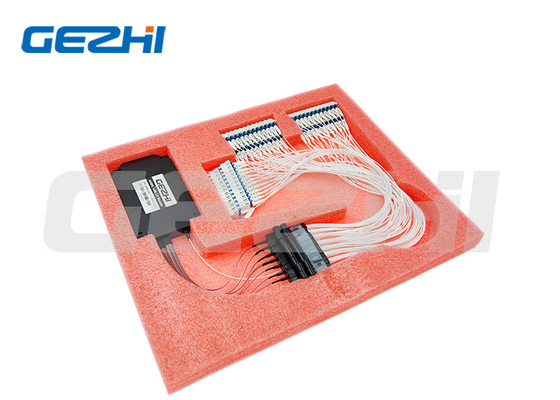

96チャネルAAWGモジュール、DWDMネットワークのためのAthermal配列された導波管の格子
プロダクト概観
Athermal AWG （AAWG）に標準的な熱AWG （TAWG）に同等の性能が電力を安定のために要求しないためにある。それらは薄膜フィルターのために直接取り替えとして力が利用できない適した屋外の適用-30以上から+70程度の言い分のためにアクセス ネットワークで（タイプDWDMモジュールをろ過しなさい）、また使用することができる。Gezhi Photonics Athermal AWG （AAWG）は繊維の処理の優秀な光学性能、高い信頼性、容易さおよび密集したパッケージの節電の解決を提供する。
特徴
低いPDL
低い色彩分散
低い挿入損失
TelcordiaのGR 1221中心は修飾した
MUX/DEMUXの機能性
Athermal設計は、電力要求されない
密集したパッケージ
多重チャンネル数
適用
光学加えなさい/低下の多重型になること
波長の旅程
DWDM伝達
技術的な変数
| 変数 | 単位 | 平屋建家屋 | ガウス | 平屋建家屋 | ガウス |
| チャネルの数 | 16/32/40/48 | 80/88/96 | |||
| チャネル・スペーシング | Ghz | 50 | 50 | ||
| チャネルの頻度 | Thz | 青いband=1528.773~1547.316 | C band=1526.827~1564.679 | ||
| 赤いband=1545.720~1564.679 | |||||
| 波長の正確さ | nm | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 1db帯域幅 | nm | >0.18 | >0.12 | >0.18 | >0.12 |
| 3db帯域幅 | nm | >0.28 | >0.20 | >0.28 | >0.20 |
| 挿入損失（通過帯域） | dB | <4> | <3> | <5> | <4> |
| 隣接チャネル混線 | dB | >27 | >27 | ||
| Non-adjacentチャネルの混線 | dB | >30 | >30 | ||
| 総混線 | dB | >24 | >24 | ||
| 挿入損失の均等性 | dB | <1> | <1> | ||
| 分極の損失 | dB | <0> | <0> | <0> | <0> |
| リターン・ロス | dB | >40 | |||
| 分散 | ps/nm | ±10 | |||
| 実用温度 | ºC | -20~70 | |||
| サイズ（長さ*幅*高さ） | mm | 120*70*12.3 | 130*90*11.3 | ||
|
|
