Type: | CWDM Module | Use: | FTTX, FTTX |
---|---|---|---|
Channel Number: | 4CH, 8CH Or 16CH | Structure: | Mux Or Demux |
Channel Spacing: | 20nm | Central Wavelength: | 1271~1611nm |
Operating Wavelength: | 1260~1620nm | Input/Output Connector: | FC, SC, LC Optional |
Input/Output Length: | 0.5m, 1m Or Customized | Pigtail Diameter: | 0.9mm |
Package Dimension: | 100X80X10mm | ||
ハイライト: | 光学CWDM Mux Demux,8チャネルCWDM Mux Demux,FTTX CWDMモジュール |

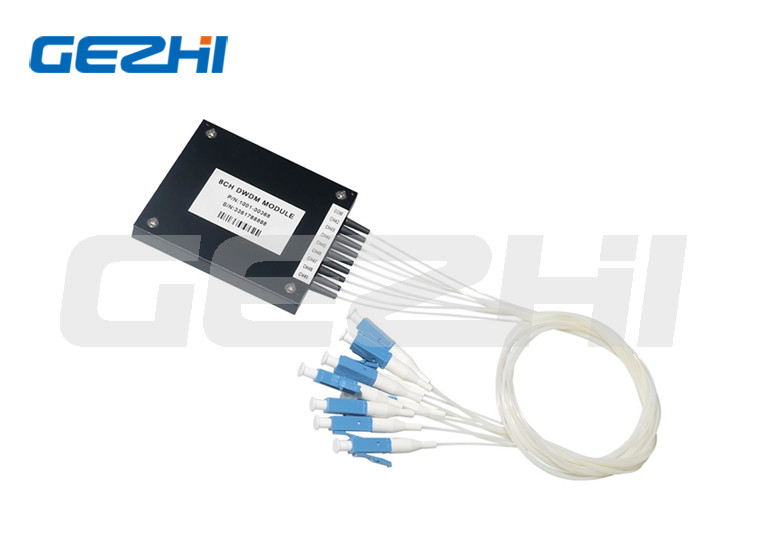

チャネルCWDM 8CH光学CWDM Mux Demux CWDMモジュール8チャネル
製品の説明
粗い波長分割多重方式は(CWDM)費用を固定している間増加する帯域幅容量のための優秀な選択である。6comスプライスは専有包装を用いる標準的な薄膜フィルター(TFF)技術に基づいて/ABSモジュール家族を、pigtailed、顕著な性能および信頼性と結合された最も小さい構成次元を提供する。私達のCWDM MUX DEMUXは完全にWWDM上のPDH、SDH/SONET、イーサネット サービス、光学地下鉄の端およびアクセス ネットワークのCWDMおよびDWDMを運ぶために適する。
適用
CWDMチャネルは加えたり/低下
CWDM
CATV繊維のオプティカル リンク
アクセスLANネットワーク
短い間隔コミュニケーション
特徴
低い挿入損失
優秀なチャネルの分離
安定性が高い及び信頼性
安価
指定
項目
|
単位
|
変数
|
チャネル・スペーシング
|
|
20のnm ITUの格子
|
波長範囲
|
nm
|
1260から1620
|
チャネルの中心(ITUかITU+1)
|
nm
|
1270/1290… 1610か1271/1291… 1611
|
通過帯域
|
nm
|
≥+/-6.5、7.0、7.5
|
通過帯域のさざ波
|
dB
|
≤0.35
|
伝達挿入損失
|
dB
|
≤0.70 (典型的な0.50)
|
反射の挿入損失
|
dB
|
≤0.40
|
伝達分離(adjチャネル)
|
dB
|
≥30
|
伝達分離(非adjチャネル)
|
dB
|
≥45
|
反射の分離
|
dB
|
≥13
|
分極の依存した損失
|
dB
|
≤0.1
|
分極モード分散
|
ps
|
≤0.2
|
熱安定性
|
dB/°C
|
≤0.005
|
指向性
|
dB
|
≥50
|
リターン・ロス
|
dB
|
≥45
|
光学力の処理
|
MW
|
≤300
|
抗張負荷
|
N
|
≥5
|
実用温度範囲
|
°C
|
-5から70
|
保管温度の範囲
|
°C
|
-40から+85
|
繊維のタイプ
|
|
SMF-28e
|
パッケージ次元
|
mm
|
≤5.5 X 34
|
