| ブランド名: | GEZHI or OEM |
| モデル番号: | fbtのカプラー |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| 支払条件: | T/T,ウェスタン・ユニオン |

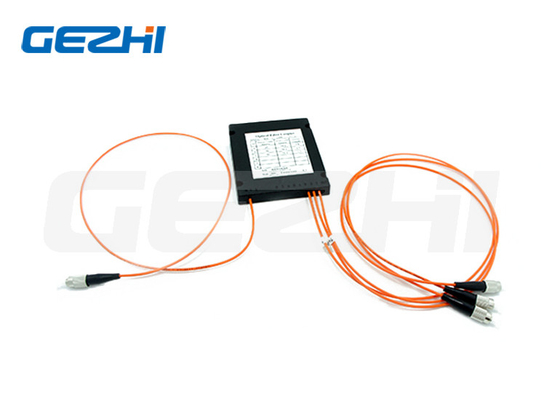

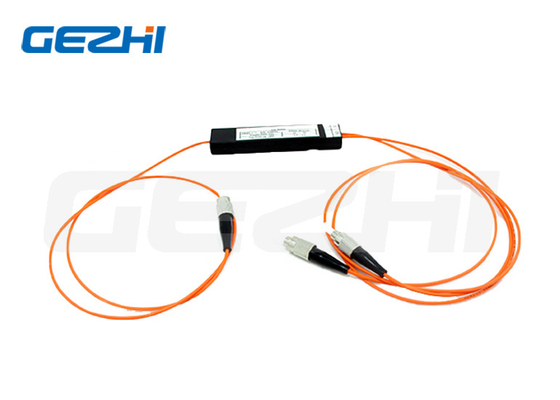

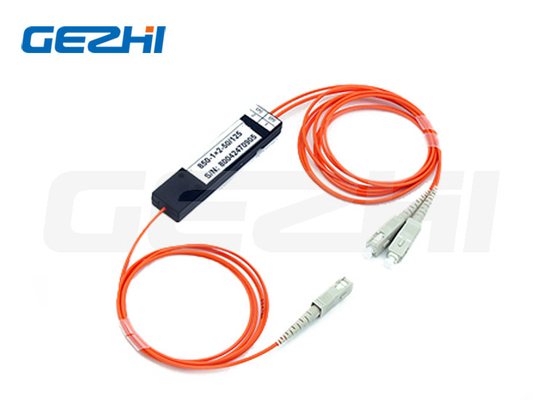

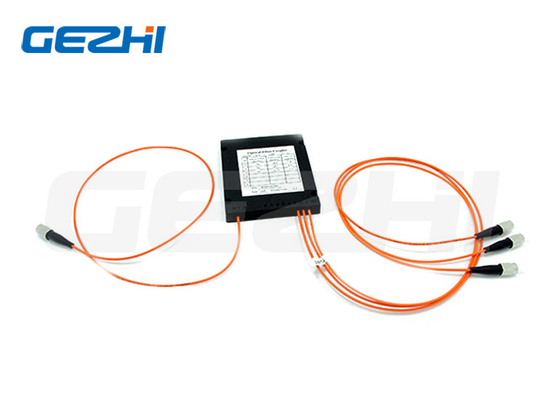

工場 マルチモード MM 62.5/125um 650nm 50/50 カップラー 光ファイバー スプリッター
製品説明
FBTスプリッターとも呼ばれ,従来の技術に基づいて,それは2つまたはそれ以上の光ファイバーを一緒にバンドルすることです.そして,コーンマシンを引っ張って,溶け伸縮溶融ストレッチ後のスペクトル比要求,片側がインプットとして単一の繊維 (切断の残りの部分) を保持,もう片方の端は多チャンネル出力.
GPON FTTx ネットワークの主要な構成要素の一つとして, optical splitters can be placed in the Central Office or in one of the distribution points (outdoor or indoor) because the FBT coupler are highly stable for multiport optical signal splitting with low insertion lossFBTカップラーは,電信機器,CATVネットワーク,試験機器の電力分割と利用のために設計されています.
仕様
| パラメータ | マルチモード標準ファイバーカップラー | |
| クープリング比 (%) | 50/50 | |
| グレード | P グレード | グレード |
| 過剰損失 (典型) (dB) | 0.7 | 1.0 |
| マックス.インステーション損失 (dB) | 4.2 | 4.5 |
| 均一性 (最大) | 0.6 | 0.8 |
| 指示性 (dB) | 35 | |
| 動作波長 (nm) | 800~1600年 | |
| 中央波長 (nm) | 850 または 1310 または 1550 | |
| 動作温度 ((°C) | -20~+85 | |
| 繊維の種類 | コーニング マルチモード 50/125, 62.5/125 | |
| 繊維の豚尾の長さ (m) | 1m または オーダーメイド 長さ | |
| ポート設定 | 1×2 または 2×2 | |
| 尺寸 (mm) | パッケージD,E,G | |
結合比/挿入損失変換グラフ
| 結合比 | 挿入損失 | |
| クープリング比 (%) | プレミアムグレード | グレード |
| 40/60 | 5.2/33 | 5.6/37 |
| 30/70 | 6.5/26 | 70.0/30 |
| 20/80 | 8.4/2.0 | 8.8/25 |
| 10/90 | 11.8/1.5 | 12.3/2.0 |
*LED光源で安定モードで測定.
パッケージの寸法とピッグテールスタイル
| "ピッグテールスタイル" | |
| パッケージD,E: | 250um 裸の繊維 |
| パッケージF | 250mmの裸の繊維または900mmの松散管 |
| パッケージG,H,I,J: | 2mm,3mmのケーブルまたは900umのローズ・チューブ |
挿入損失と波長,温度の関係図
特徴
1. 低過失
2. 統一的な権力分割
3頑丈なパッケージ 素晴らしい
4環境と機械の安定性
申請
1.FTTX (FTTP,FTTH,FTTN,FTTC)
2消極光学ネットワーク (PON)
3ローカル エリア ネットワーク (LAN)
4.CATVシステムアンプ
5監視システム
|
|
