| Brand Name: | GEZHI or OEM |
| モデル番号: | 鉄管型SM ファイバーFBTカップラー |
| Moq: | 1pc |
| 価格: | 交渉可能 |

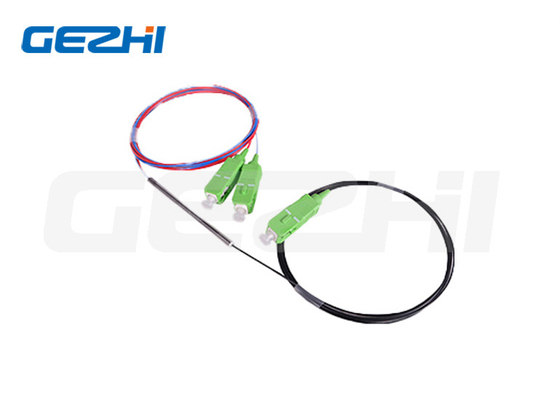

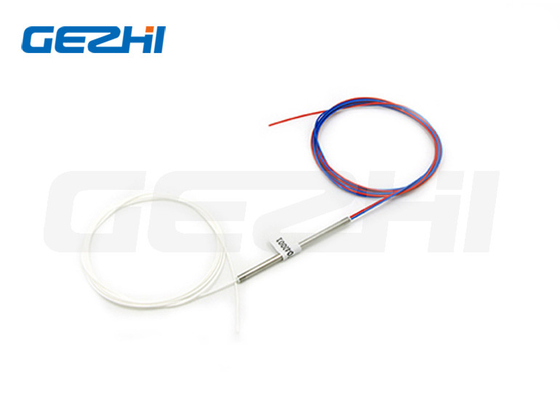

0.9mmチューブ シングルモード マルチモード 1x2 1x3 融合ファイバーカップラー FBT 光ファイバースプリッター
製品説明
GEZHI Photonicsの FBT シングルモードカップラー 1X2 2X2は 挿入損失が非常に低い偏振依存度が低く,環境の安定性が優れている 50/50 から 1/99 の正確な結合比とファイバータイプ 250um の裸繊維3mmと900umのローズチューブファイバーは,非常に緊密な均一性で利用できます.シングルモード標準コップラーとブロードバンドコップラーコンポーネントは,あらゆる種類の光通信で電力分割とモニタリング機能を実行するために広範なアプリケーションを見つけます..
仕様
結合比/挿入損失変換グラフ
| 結合比 | 挿入損失 | |
| 品質レベル | P グレード | グレード |
| 40/60 | 4.4/2.5 | 4.6/28 |
| 30/70 | 5.6/1.8 | 60.0/20 |
| 20/80 | 7.4/1.1 | 7.7/1.3 |
| 10/90 | 10.8/06 | 11.6/08 |
| 5/95 について | 14.2/04 | 14.6/05 |
| 2/98 について | 18.5/02 | 190.0/0.3 |
| 1/99 年 | 210.0/0.2 | 21.5/03 |
*LED光源で安定モードで測定.
パッケージの寸法とピッグテールスタイル
| パッケージの寸法: | |
| パッケージD: | 3mm×45mmのステンレススチール管 |
| パッケージE: | 3mm×54mmのステンレススチール管 |
| パッケージF: | 3mm×60mmのステンレス鋼管 |
| パッケージG: | 10mm×20mm×90mmのABSカセット |
| パッケージH: | 10mm×80mm×100mmのABSカセット |
| パッケージI: | 18mm×80mm×120mmのABSカセット |
| パッケージJ: | 18mm×115mm×140mmのABSカセット |
| "ピッグテールスタイル" | |
| パッケージD,E: | 250um 裸の繊維 |
| パッケージF | 250mmの裸の繊維または900mmの松散管 |
| パッケージG,H,I,J: | 2mm,3mmのケーブルまたは900umのローズ・チューブ |
挿入損失と波長,温度の関係図
特徴
1. 挿入損失が低い
2. 偏差依存損失が低い
3. 高回帰損失 オプション
420/80,40/60 (デフォルトで50/50) のスプリント比です
5収納やスペイッチ用トレイなどの小さなアプリケーション領域にコンパクト
6広範囲の動作温度と波長
7優れた環境と機械的安定性
申請
1.FTTX (FTTP,FTTH,FTTN,FTTC)
2消極光学ネットワーク (PON)
3ローカル エリア ネットワーク (LAN)
4.CATVシステムアンプ
5監視システム
|
|
