| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-CWDM-MUX |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |
18CH CWDM モジュール 1270-1610nm 1U LGX 1カセットに半サイズスロット
製品説明
GezhiのCWDM Mux Demuxモジュールは,単調またはデュプレックス単調ファイバーを介して全体的な帯域幅WDMを拡張します.
高安定性と信頼性を有し,コンパクトなパッケージサイズを備えています. 動作波長は1270nmから1610nm ((1261nm-1611nm) までで,完全に20nmチャネル間隔で18チャネルを提供しています.
このタイプは,2スロット半サイズLGXカセットシングルファイバーLC/UPC 1270nm-1610nm 18CH CWDM Mux Demuxの1Uラックで非常にコンパクトなデザインです.
Gezhi CWDM マチプレクサーシリーズ
* ガラスチューブまたはステンレス鋼チューブに詰め込まれた裸の単一のCWDMデバイス
*ABSボックスのタイプ 16チャンネルまたは18チャンネルまで
* 標準的な19"1Uラックマウント
特徴
* 挿入損失が非常に低い
* 高い隔離
* 高度な信頼性と安定性
*低PDL
* コンパクトなデザイン
* 良質なチャンネル対チャンネル均一性
* 幅広く動作する波長: 1270nm-1610nm (1261nm~1611nm)
* 動作温度: -20 °Cから +70 °C
* 産業用作業温度:−40~80°C
製品仕様
| パラメータ | 4 チャネル | 8 チャンネル | 18 チャンネル | ||||
| マックス | デムックス | マックス | デムックス | マックス | デムックス | ||
| チャンネル波長 (nm) | 1270~1610年 | ||||||
| 中央波長精度 (nm) | ±05 | ||||||
| チャンネル間隔 (nm) | 20 | ||||||
| チャンネルパスバンド (@-0.5dB帯域幅 (nm) | >13 | ||||||
| 挿入損失 (dB) | ≤12 | ≤25 | ≤31 | ||||
| チャンネル均一性 (dB) | ≤0.5 | ≤10 | ≤15 | ||||
| チャンネルリップル (dB) | 0.3 | ||||||
| 隔離 (dB) | 隣接する | N/A | >30 | N/A | >30 | N/A | >30 |
| 隣接しない | N/A | >40 | N/A | >40 | N/A | >40 | |
| 慣性損失 温度感度 (dB/°C) | <0.005 | ||||||
| 波長温度変化 (nm/°C) | <0.002 | ||||||
| 偏光依存損失 (dB) | <0.1 | ||||||
| 偏振モード分散 | <0.1 | ||||||
| 指示性 (dB) | >50 | ||||||
| リターン損失 (dB) | >45 | ||||||
| 最大処理能力 (mW) | 500 | ||||||
| オペレーティング温度 (°C) | -20~+70 | ||||||
| 保存温度 (°C) | -40~85 | ||||||
| パッケージの寸法 (mm) | L100 × W80 × H10 または L140 × W100 × H15 | ||||||
申請
* CWDMシステム
* 追加/落とし
* PONネットワーク
* CATV リンク
準拠性
* テルコルディア GR-1209-CORE-2001
* テルコルディア GR-1221-CORE-1999
* RoHS

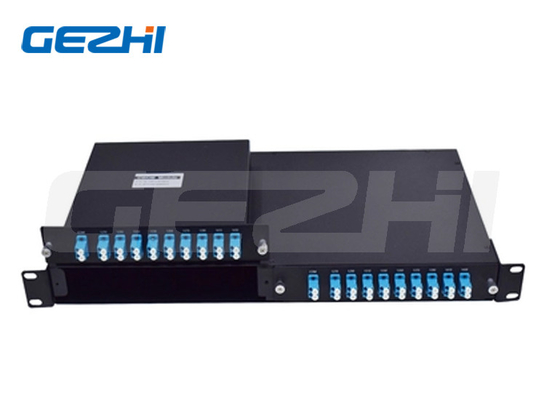

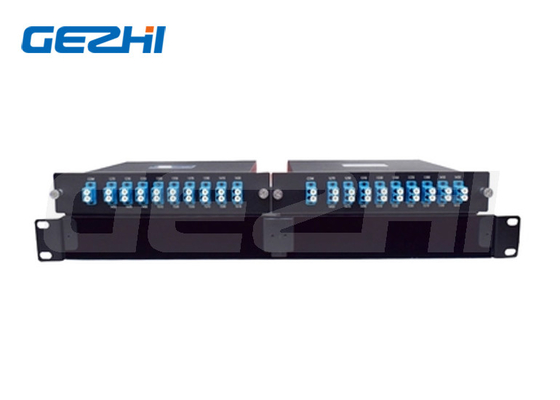

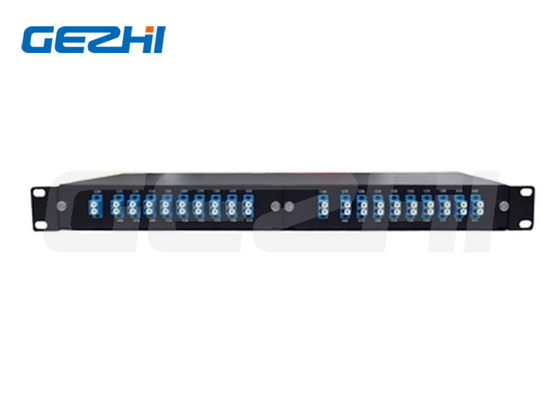

詳細 画像
注文情報
| GZ構成 | チャンネル数 | 第1チャンネル | 繊維の種類 | 繊維の長さ | 入/出接続器 |
|
GZ-ゲジ M=ムックス D=デムックス O=OADM
|
04=4チャンネル 08=8 チャネル 16=16チャンネル 18=18チャンネル ...... ありがとうございました |
27=1270nm ...... ありがとうございました |
1=裸繊維 2=900um 緩いチューブ 3=2mmケーブル 4=3mmケーブル |
1=1m 2=2m S=指定する |
0=ゼロ ...... ありがとうございました |
|
|
