| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ循環器 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |

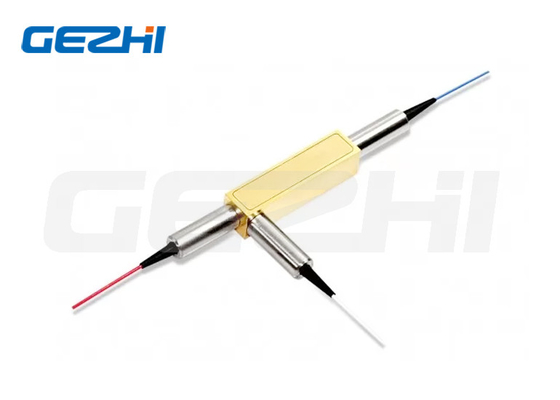

1064nm 光ファイバー循環器 光ファイバー部品 シングルモード
光ファイバー循環器の説明
光学循環器は3ポートの装置で 光が1つの方向にしか移動できない.
ポート 1 に入る信号はポート 2 から最小限の損失で退出する.ポート 2 に入る信号はポート 3 から最小限の損失で退出する.ポート 2 に入る光はポート 1 で大きな損失を経験する.そして3番港に入る光は 2番港と1番港で大きな損失を被ります.
光学循環器は互換性のない装置である.これは,装置を通過することで引き起こされる光の性質の変化は,反対方向に移動することによって逆転しないことを意味します..
光ファイバー循環器の特徴
1高い隔離と高いリターン損失
2. 挿入損失とPDLが低い
3. 光学経路 エポキシフリー
オプティカルファイバー循環器の用途
1. アドドロップ マルチプレックス
2繊維センサー
3双方向ポンプ
4双方向信号伝送システム
5結合線形色素分散補償装置
光ファイバー循環器の仕様
| ポイント | ユニット | パラメータ | |||
| 動作波長 | nm | 1064 | |||
| 帯域幅 | nm | ±5 | ±10 | ±20 | ±30 |
| 孤立 | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| 挿入損失@バンド,23°C | dB | ≤21 | ≤26 | ≤32 | ≤38 |
| PDL | dB | ≤0.2 | |||
| 返済損失 | dB | ≥50 | |||
| クロストーク | dB | ≥45 | |||
| PDL | dB | ≤0.1 | |||
| 最大光学電源 | mW | ≤ 300 | |||
| 繊維の種類 | / | こんにちは 1060 | |||
| 操作温度 | 0C について | 0~50 | |||
| 貯蔵温度 | 0C について | -40~85 | |||
| パッケージの寸法 | mm | 34x8.4x8.4 ((P1) | |||
注記:
光ファイバー循環器の寸法 (mm)
注文情報
| 波長 | 帯域幅 | 繊維の種類 | 繊維の長さ | コネクタタイプ |
| 1.1064nm 2. その他 |
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
1.250μm 繊維 2.900μm 繊維 3. その他 |
1.0.5 +/- 0.1 m 2. 1.0 +/- 0.1m 3. その他 |
0接続器がない 1FC/UPC 2FC/APC 3SC/UPC 4SC/APC 5. LC/PC 6MU/PC 7. その他 |
|
|
