| Brand Name: | Gezhi or OEM |
| モデル番号: | GZ-1550nm FWDM装置 |
| Moq: | 1個 |
| 価格: | USD >= 1 pieces $7 |
| Delivery Time: | 7 日 |
| Payment Terms: | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
製品説明

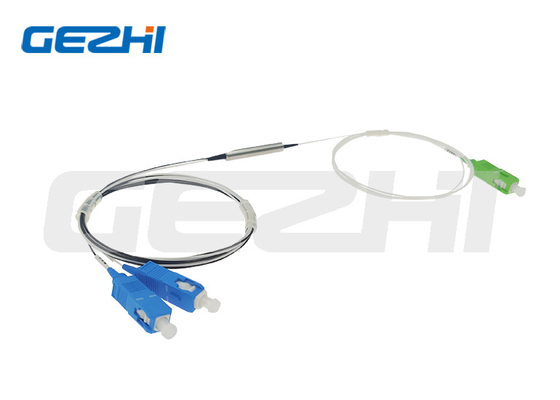

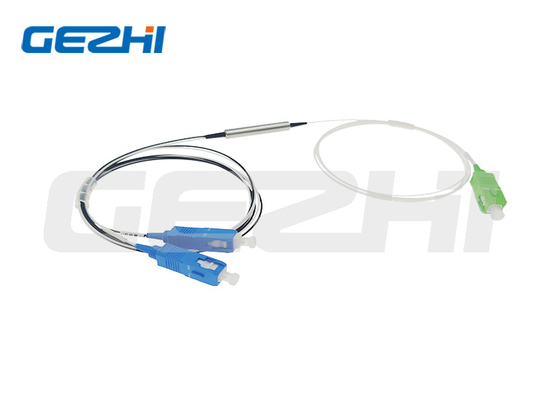

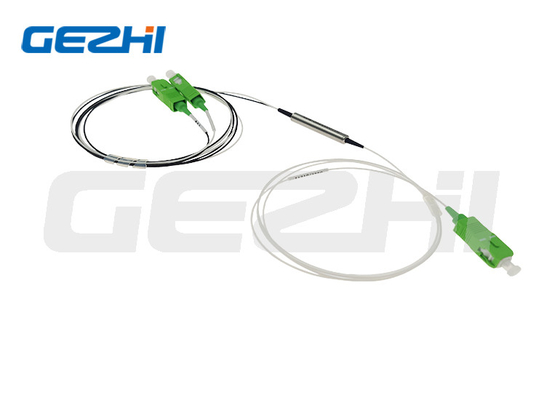

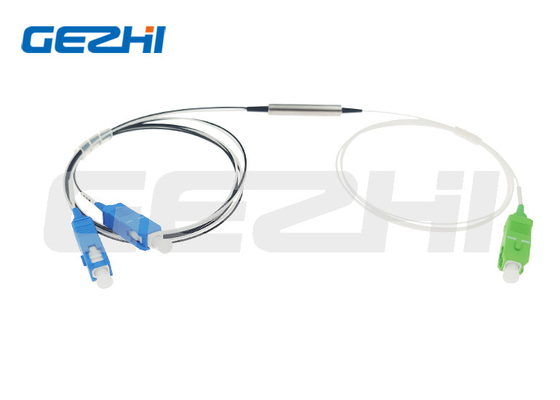

1x2 FWDM 装置 T1550R1310/1490nm 鋼管 1メートル
FTTXフィルタ WDMモジュールは,EDFA,ラマン増幅器,WDMネットワークおよび光ファイバー機器に広く使用され,薄膜フィルター (TFF) 技術をベースにしている.この装置は,波長の広い範囲で,異なる波長の光を組み合わせたり分離したりします.双方向通信を達成するために単一ファイバーの容量を拡大することができ,光学ネットワークのアップグレードと拡張,または新しい包括的なビジネスを導入するために広く使用されます.
GEZHI Photonicsは フィルターベースの波長分割多重化 (WDM) フィルターデバイスを 提供しています 特殊なアプリケーションのために 特定の波長帯にカスタマイズされていますGEPON システム自体は 1310/1490 で動作します1550nmを使って送られます FWDMは全て混ざり合っている場所です
仕様
| タイプ | FWDM | |
| 動作波長 T:送信波長 R:反射波長 1310±50,1490±10,1550±10 1610±10, 1625±25, 1650±20 |
nm | T1550 R1310/1490 について |
| T1490 R1310/1550 について | ||
| T1310 R1490/1550 | ||
| T1550/1610 R1310/1490 | ||
| T1550/1625 R1310/1490 | ||
| T1625 R1310/1490/1550 について | ||
| T1650 R1310/1490/1550 について | ||
| トランスミッションの挿入損失 | dB | ≤0.80 |
| 反射挿入損失 | dB | ≤0.60 |
| トランスミッションチャネル隔離 | dB | ≥30 |
| 反射チャネル隔離 | dB | ≥17 |
| PDL | dB | ≤0.1 |
| 波長熱安定性 | nm/°C | ≤0.003 |
| 挿入損失 熱安定性 | dB/°C | ≤0.005 |
| 規制について | dB | ≥55 |
| 収益損失 | dB | ≥45 |
| 動作温度 | °C | -20~+70 |
| 保存温度 | °C | -40~+85 |
注: 1. オーダーメイド可.
2コネクタなしでは,コネクタあたり0.2dBの損失を加える.
商品詳細
パス (送受信) チャンネル: 1550nm
反射チャンネル: 1310nm と 1490nm
高隔離,信頼性,チャネル隔離
低挿入損失と優れた環境信頼性
RoHS に準拠する
パッケージの種類
グラスチューブ パッケージ 250um 裸繊維
鋼管パッケージ 250um赤糸と 900um繊維
900um,2.0mm,3.0mmファイバルのABSボックス
注: 250um 裸繊維は,接続器を装備するにはあまりにも FINNです.
機械図
画像AはT13/R15,T14/R1315,T1415/R13 FTTXフィルターWDMについて
図 B は T15/R13, T13/R1415, T15/R1314, T1314/R15 FTTX フィルター WDM
|
|
