| Brand Name: | GEZHI or OEM |
| モデル番号: | CWDM08MA00905LP |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |

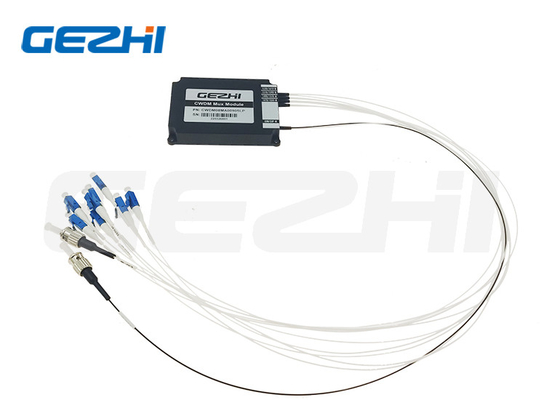

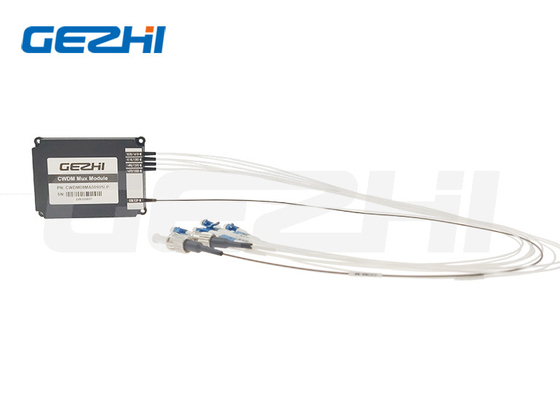

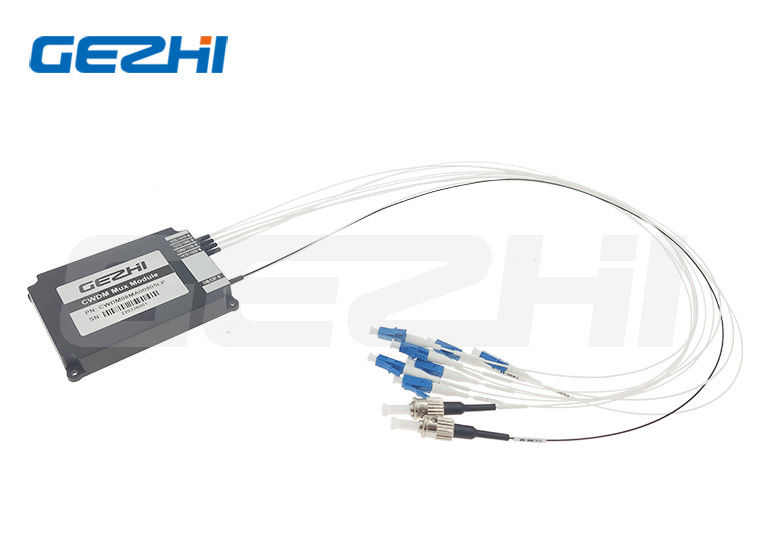

粗いWDM 8チャネルCWDM Muxモジュール波長分割マルチプレクサー
記述
粗い波長分割マルチプレクサー (CWDM Mux/Demux) は薄膜コーティング技術と非流体金属結合マイクロ光学パッケージの独占設計を使用します.高頻道隔離低温感度,エポキシフリー光路
特徴
* 高い隔離度
* 挿入損失が少ない
* 偏振感度が低い
* 広い帯域
* 優れた安定性と信頼性
* 光路上ではエポキシがない
申請
* 地下鉄/アクセスネットワークのためのWDMシステム
* 電気通信
* 光学追加/ドロップ マルチプレックス
* ネットワーク監視
パッケージの寸法
仕様
| パラメータ | 4 チャンネル | 8 チャンネル | 16 チャンネル | ||||
| マックス | デムックス | マックス | デムックス | マックス | デムックス | ||
| チャンネル波長 (nm) | 1270年から1610年までまたは1271年から1611年まで | ||||||
| チャンネル間隔 (nm) | 20 | ||||||
| チャンネルパスバンド (@-0.5dB帯域幅 (nm) | ≥13 | ||||||
| 挿入損失 (dB) | ≤15 | ≤25 | 低≤35標準≤45 | ||||
| 隔離 (dB) | 隣接する | ≥30 | |||||
| 隣接しない | ≥40 | ||||||
| 挿入損失温度感度 (dB) | ≤0.5 | ||||||
| 波長温度変化 (nm/°C) | ≤0.002 | ||||||
| 偏光依存損失 (dB) | ≤0.2 | ||||||
| 偏光モード分散 (ps) | ≤0.1 | ||||||
| 指示性 (dB) | ≥50 | ||||||
| リターン損失 (dB) | ≥45 | ||||||
| 最大処理能力 (mW) | 300 | ||||||
| 動作温度 (°C) | -10から+70 | ||||||
| 保存温度 (°C) | -40から+85 | ||||||
| パッケージの寸法 (mm) | L100 × W80 × H10 | L120×W80×H18 | |||||
| 19インチ 1U ラックマウント | |||||||
* 上記仕様は接続器がない
**他の仕様は,お客様の要求により作成できます.
注文情報
| CWDM | チャンネル数 | 構成 | モジュールの種類 | ケーブルタイプ | 繊維の長さ | コネクタ |
| CWDM | 01=1チャンネル 02=2チャンネル 03=3チャンネル 04=4チャンネル ...... ありがとうございました 16=16チャンネル 17=17チャンネル 18=18チャンネル |
M=ムックス D=デムックス A=ムックス+デムックス |
A0=ABSボックス 80x60x12mm A1=ABSボックス 100x80x10mm |
09=900um 緩い管 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m S=指定する |
00=ない LP=LC/UPC LA=LC/APC SP=SC/UPC SA=SC/APC FP=FC/UPC FA=FC/APC S=指定する |
|
|
