| Brand Name: | GEZHI or OEM |
| モデル番号: | CWDM04M47ASA |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T,ウェスタン・ユニオン |

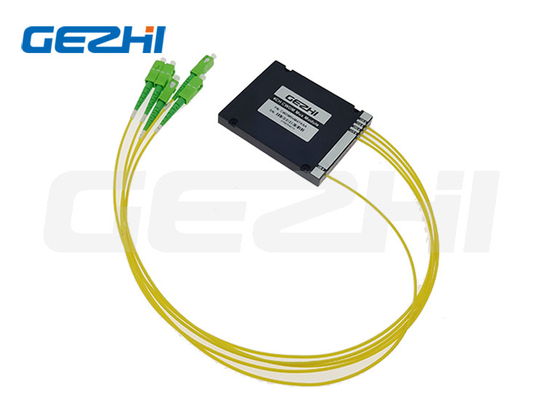

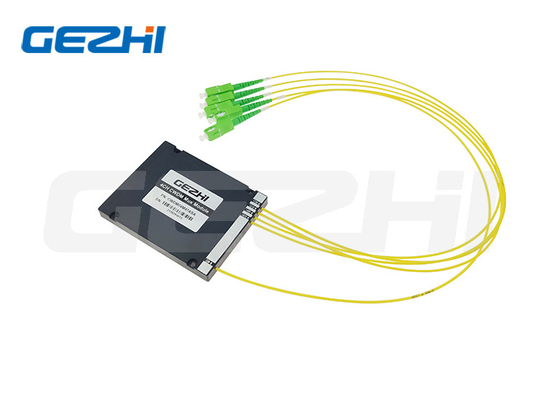

高安定性と信頼性 4CH CWDM MUX モジュール,1470/1490/1510/1530nm CWDM ABS ボックス
製品説明
GEZHI Photonicsの4CH CWDMモジュールは,様々なパッケージサイズと波長オプションを持つTFF (薄膜フィルター) をベースにしています.超大容量のMANコアノード5G通信,MAN,バックボーンネットワーク,データセンターなどで広く使用されています.
GEZHI PhotoncisはWDMマルチプレクサーの完全な範囲です.それはRoHs,テルコルディアGR-1209とGR-1221に対応しています.
特徴
1挿入損失が低い
2. ハイチャネル隔離
3高い安定性と信頼性
適用する
1.WDMシステム
2.5G通信
3. データセンター
仕様
|
パラメータ
|
ユニット
|
CWDM Mux または Demux
|
|
チャンネル番号
|
-
|
4CH
|
|
チャンネル空間
|
nm
|
20 |
|
チャンネルの中央波長
|
nm
|
1470/1490/1510/1530 年 |
|
チャンネルパスバンド
|
nm
|
λ@ITU ±7.5nm |
|
挿入損失 @PB
|
dB | <1.5 |
|
隔離 @隣接するチャンネル
|
dB | >30 |
|
隔離 @ 隣接しないチャネル
|
dB | >40 |
|
パスバンド リップル
|
dB
|
<0.3 |
|
極化による損失
|
dB
|
<0.10 |
|
偏振モード分散
|
ps
|
<0.15 |
|
ディレクティビティとリターン損失
|
dB
|
>50 |
|
パワーハンドリング
|
mW
|
<500 |
|
繊維の種類
|
- | SMF-28e または カスタマイズ |
|
コネクタ
|
- | SC/APC |
|
動作温度
|
°C | -10~+70 |
|
貯蔵温度
|
°C | -40~+85 |
|
パッケージの寸法
|
mm
|
ABS: 100*80*10
|
図面
注文情報
|
CWDM
|
チャンネル数
|
構成
|
モジュールの種類
|
タイプ
|
繊維の長さ
|
コネクタ
|
|
CWDM
|
01=1CH
02=2CH
03=3CH
04=4CH
...... ありがとうございました
16=16CH
18=18CH
|
M=ムックス
D=デムックス
A=ムックス+デムックス
|
A1=ABSボックス 100x80x10mm
A2=ABSボックス 120x80x18mm
A3=ABSボックス 140x115x15mm
L1=LGX 129*29*130mm
L2=LGX 2スロットラックに挿入
L4=LGX 4スロットラックに挿入
R1=19" 1 Uラック
R2=2スロット 19′′1Uラック
R4=4スロット 19′′1Uラック
X=カスタマイズ
|
09=900um
緩いチューブ
20=2.0mm
30=3.0mm
|
05=0.5m
10=1.0m
15=1.5m
S=指定する
|
00=ない
LP=LC/UPC
LA=LC/APC
SP=SC/UPC
SA=SC/APC
FP=FC/UPC
FA=FC/APC
S=指定する
|
よくある質問
Q1:サンプル注文はできますか?あなたのMOQは何ですか?
|
|
