| Brand Name: | GEZHI or OEM |
| モデル番号: | 32CH-AAWG-S |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
二方向32CH Athermal AWGモジュールDWDM MuxかDemuxの単一繊維
Gezhiの二方向32CH Athermal AWGモジュールDWDM MuxかDemuxは低損失の、高密度および独立受動の光学モジュールです。それはガウス単一技術と火格子を付けるAthermal配列された導波管に基づいています。 二方向32CH Athermal AWGモジュールは超低損失を提供します（最高:3.5dB）および地下鉄のアクセスおよびデータ センタの塗布のための高いチャネルの分離WDMの解決。 1U 19"の繊維の処理、長期信頼性および優秀なチャネルの分離のこの二方向32CH Athermal AWGモジュールの容易さラックマウント式。単一ネットワーク繊維に取り組む1単位の二方向32CH Athermal AWGモジュール作り付けのMux
特徴
高いチャネルの分離
必要な力無し
Ultralの低い挿入損失
Standalong 19"ラックマウント式1U
適用
波長の資料選択サービス
地下鉄および長距離貨物輸送ネットワーク
WDM伝達
光シグナルの処理
指定
| 変数 | 条件 | 指定 | 単位 | ||
| 最少。 | 最高。 | ||||
| 実用温度 | 作動 | -5 | 65 | oc | |
| 作動の湿気 | 作動 | 5 | 95 | %RH | |
| 保管温度 | Non_Operating | -40 | +85 | oc | |
| 貯蔵の湿気 | Non_Operating | 5 | 95 | %RH | |
| 光学指定 | AWGガウスAAWG | ||||
| 変数 | 条件 | Specs | 単位 | ||
| 分 | タイプ | 最高 | |||
| チャネルの数 | 1-1×32 | ||||
| 数チャネル・スペーシング | 100GHz | 100 | GHz | ||
| Cha。中心の波長 | ITUの頻度。 | C –バンド | nm | ||
| クリア チャネルの通過帯域 | ±0.1 | nm | |||
| 光学指定 | |||||
| 変数 | 条件 | Specs | 単位 | ||
| 分 | タイプ | 最高 | |||
| 波長の安定性 | 平均分極のすべてのチャネルそして温度の波長の間違いの最大射程。 | ±0.05 | nm | ||
| -1 dB -1 dBチャネルの帯域幅 | 通過帯域の形によって定義されるクリア チャネルの帯域幅。各チャネルのため | 0.24 | nm | ||
| -3 dB -3 dBチャネルの帯域幅 | 通過帯域の形によって定義されるクリア チャネルの帯域幅。各チャネルのため | 0.43 | nm | ||
| ITUの格子の光学挿入損失 | すべてのチャネルのためのITUの波長で最低伝達と定義される。各チャネル、まったく温度および分極のため。 | 3.2 | 3.5 | dB | |
| 隣接チャネル分離 | ITUの格子波長の中間伝達からの高い発電、隣接したチャネルのITUバンド内のすべての分極への挿入損失の相違。 | 30 | dB | ||
| 非隣接した、チャネルの分離 | ITUの格子波長の中間伝達からの高い発電、nonadjacentチャネルのITUバンド内のすべての分極への挿入損失の相違。 | 40 | dB | ||
| 総チャネルの分離 |
ITUの格子波長の中間伝達からの高い発電、ITUバンド内のすべての分極への総累積挿入損失の相違、 隣接したチャネルを含む他のすべてのチャネルの。 |
33 | dB | ||
| 挿入損失の均等性 | すべてのチャネル、分極および温度を渡るITU内の挿入損失の変化の最大射程。 | 0.8 | 1.0 | dB | |
| 挿入損失のさざ波 |
光学損失の最高そして最低 ITUは各港で、各チャネルのための境界ポイントを除いて、バンドが付きます |
0.4 | 0.5 | dB | |
| 指向性 | 入力チャネルnからの力へのチャネルからの反映された力の比率（チャネルn以外） | 50 | dB | ||
| 光学リターン・ロス | 入力及び出力ポート | 40 | dB | ||
| クリア チャネル バンドのPDLPolarizationの依存した損失 | ITUバンドで測定される最悪の場合の価値 | 0.3 | 0.5 | dB | |
| 分極モード分散 | 0.5 | ps | |||
| 最高の光学力 | 23 | dBm | |||
| MUXDEMUX入出力監視の範囲 | -35 | +23 | dBm | ||
発注情報
| AWG | X | XX | X | XX | X | XX |
| チャネル・スペーシング | チャネルの数 | 構成 | 第1チャネル | パッケージのタイプ | In/Outのコネクター | |
| 1=100GHz |
32=32Channel 40=40チャネル 44=44チャネル 48=48チャネル
|
S=Single繊維 D=Dual繊維 |
21=Ch21 ...... 34=Ch34 ...... 50=Ch50 ...... |
ラックマウント式RU=19」1U |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC S=Specify |

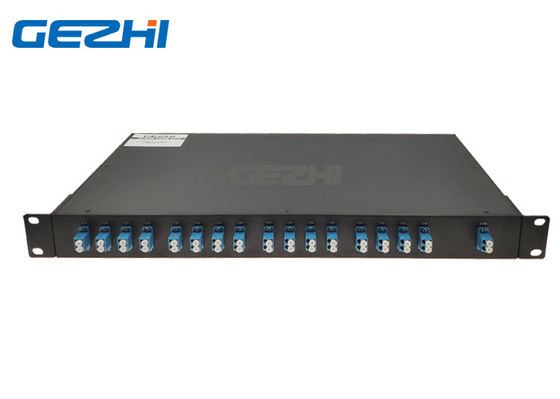

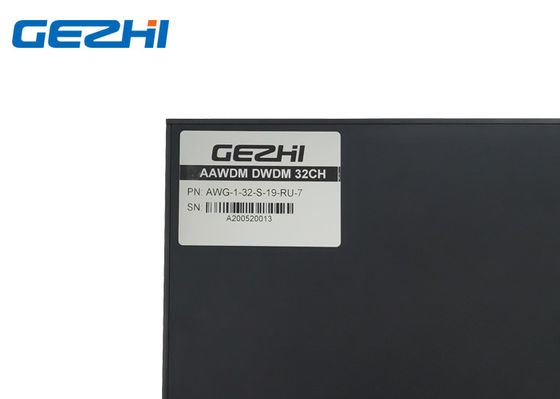

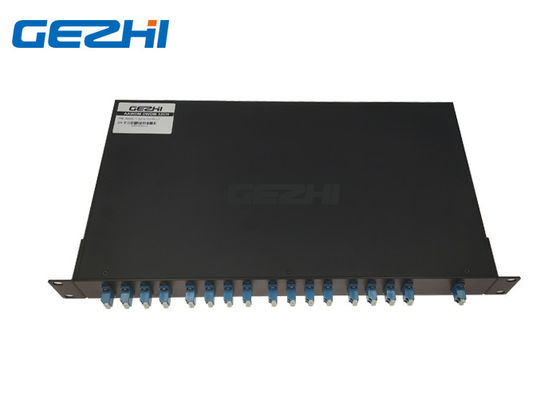

32CH AAWGモジュールのパッケージ

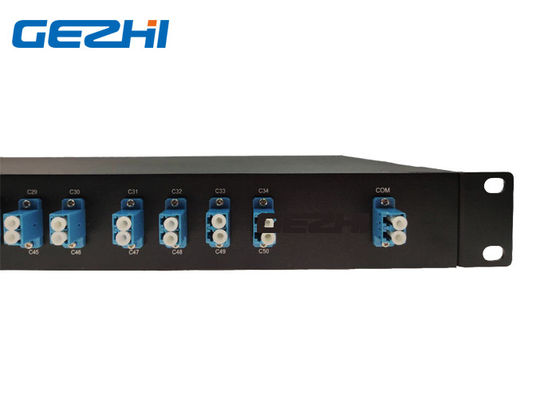

二方向32CH AAWGモジュールの単一繊維
|
|
