| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-OBP |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

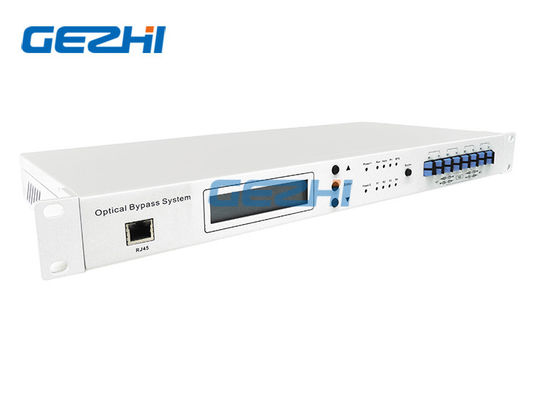

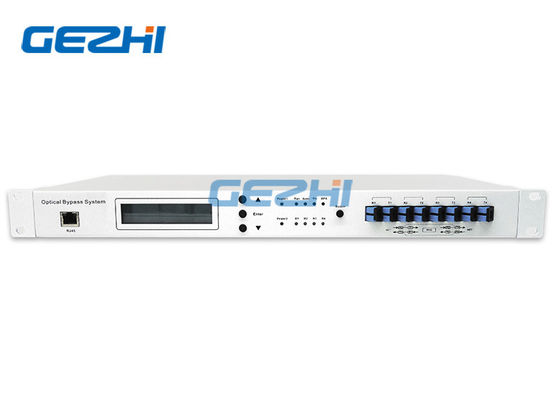

ADMのための光ファイバーの保護の光学バイパス保護スイッチ
あるネットワーク・トポロジでは、ネットワーク設備の失敗か停電はこれらのノードでまたネットワークの残りで終わる交通の影響がだけでなく、あるかもしれない。そのようなシナリオのための最も有効な解決は交通が壊れるノードをとばすようにするバイパス システムである。
光学バイパス保護は全ネットワーク コミュニケーションの故障を避けるために光学伝達ネットワークの欠陥ノードをとばすことができる一種の理性的なオプティカル スイッチ システムである。それはパワー ノードか信号の失敗を検出する時自動スイッチできる。
技術的な変数
| 変数 | 単位 | |
| 転換の時間 | 氏 | < 30=""> |
| 波長の標準化 | nm | 1310及び1550 |
| 視覚の出力領域 | dBm | -50 | +23 dBm |
| 光学力の正確さ | ± 5% | |
| 挿入損失 | dB | <1> |
| 混線 | dB | > 50 |
| リターン・ロス | dB | > 45 |
| 最高力の許容 | MW | 300 |
| パワー消費量 | W | < 5=""> |
| 光コネクタ | SC/PC | |
| ネットワーク・インターフェイス | RJ45/RS-232 （またはRS-485） | |
| 実用温度 | ℃ | -10 | 55 |
| 保管温度 | ℃ | -20 | 70 |
| 電源 | DC:36 | 72V | |
| AC:85 | 264V | ||
| 場合 | 19' 1U |
特徴
データ転送速度、フォーマットおよび波長の独立者。
非常に構成可能ネットワークの塗布に合うため。
簡単な、プラグ アンド プレイ取付け。
ユーザーの選択可能なrevertiveおよび復帰しないモード。
オプティカル スイッチの掛け金を降ろすこと。
フロント・パネルLEDおよびリモート・アラーム。
適用
データ形式のADM伝達のための光ファイバーの保護。
繊維リングのための光学熱心な保護。
光学バイパス保護スイッチは手動および自動スイッチモードを提供する。手動モードでは、システムはユーザーからの命令に基づいてただ光学道を転換する。自動モードでは、パワー レベルに基づくシステム スイッチは前もって調整された境界検出し。自動モードの下で、システムはRevertiveまたは復帰しないモードであるために置くことができる。Revertiveモードの下で、システムは働く道に戻って障害状況が取り除かれた後自動的に転換する。復帰しないモードの下で、システムは転換しない。
バイパス保護のための必要性が線形ネットワークで直観的な間、他の地勢学はそれから同様に寄与するかもしれない。1つの場合は自己回復容量が単一の失敗に限られるリング ネットワークである。リング地勢学ネットワークは単一ノードの単一繊維の切口か失敗から回復できる:壊れるノードで終わる交通は失われるが、ネットワークの残りは作用し続ける。場合によっては、洪水および停電に応じてある地下鉄ネットワークのような、多数の並行失敗は本当らしく、リングの固有の弾性は不十分である。各ノードのバイパス スイッチを使用してリングが自己回復操作を維持する複数のノード失敗の状態の壊れるノードすべてをそうとばす多数の失敗からの保護を提供する。図はバイパス システムが多数の失敗からリングをいかに保護できるか示す。
|
|
