| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x96 AAWG |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

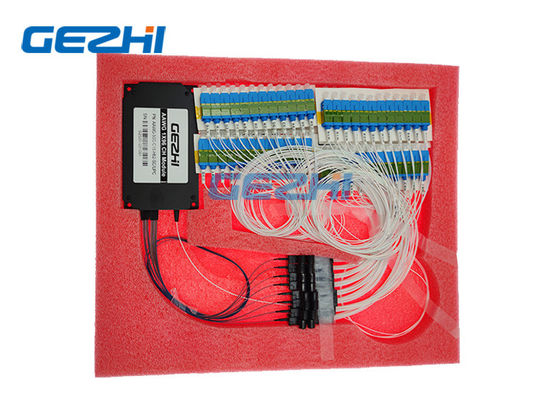

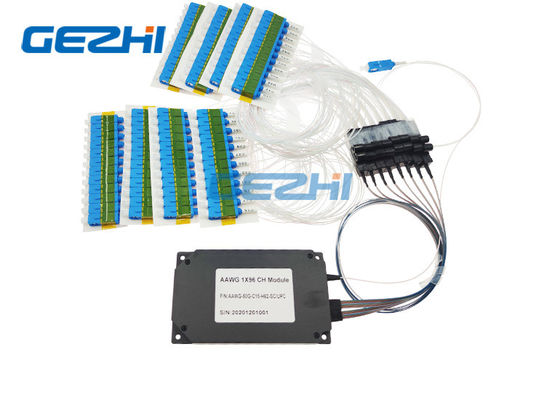

低い挿入損失1x96 Athermal AWG DWDMモジュール
多/デマルチプレクサー配列導波管の格子（AWG）の波長はWDMシステムの使用のための異なった波長の光シグナルを結合し、裂く。最大限に活用された設計および精密な製作によって実現された高性能行うこの50GHz Athermal AWG。flat-topフィルターが付いている全体のCバンドのための96chまで形は利用できる。 カスタマイズされた指定はL-Band等のように利用できる。
GEZHI Photonics Co.の株式会社AAWGモジュールはDWDM装置多重交換装置/デマルチプレクサー ブロックの主要なコンポーネントである。AAWGは広い温度較差ではたらくことを割り当てる。GEZHIのAAWGモジュールは破片の熱拡張の補償の提供による完全に受動装置である。モジュールは電気供給を要求するシステムの部品を含んでいない。
特徴
低い挿入損失
高いチャネルの分離
安定性が高く、信頼性
広い通過帯域
データ空腹な適用のための高容量
ガウス定形通過帯域とのathermal AWGの技術に基づく
適用
地下鉄ネットワーク
データ センタ
WDMネットワーク
CATVの適用
テレコミュニケーション
アクセス ネットワーク
指定
| 変数 | 指定 | 単位 | コメント | ||
| 分 | 最高 | ||||
| 入力チャネル | 1 | ||||
| 出力チャネル | 96 | 80の利用できる96のチャネル | |||
| チャネル・スペーシング | 50 | GHz | |||
| 1dB帯域幅 |
0.18 |
nm | Gaussionのタイプ | ||
| 3dB帯域幅 |
0.28 |
nm | |||
| I.L | 7 | dB | ITUの通過帯域の最悪の場合 | ||
| I.L UNI。 | 1 | dB | |||
| さざ波 | 0.7 | dB | ITUの通過帯域の損失の変化 | ||
| PDL | 0.5 | dB | 最高。ITUの通過帯域の価値 | ||
| 隣接した混線 | 22 | dB | ITUの通過帯域の最悪の場合 | ||
| Non-Adjacent混線 | 27 | dB | ITUの通過帯域の最悪の場合 | ||
| 総混線 | 20 | dB | 他のすべてのチャネルの累積混線 | ||
| リターン・ロス | 40 | dB | |||
| 最高の連続的な光学力 | 250 | MW | 最高の入力光学 | ||
| 色彩分散（CD） | -20 | +20 | ps/nm | ||
| PMD | 0.5 | ps | |||
光シグナル伝達図表
順序情報
| AAWG | XX | X | XX | XXX | XX | XX | XX |
| 間隔 | 破片のタイプ | チャンネル番号 | 第1チャネル | 入れられた繊維の長さ | 出力繊維の長さ | In/Outのコネクター | |
| Athermal AWG |
05=50GHz 10=100GHz 20=200GHz |
F=Flat-top G=Gaussian |
32=32CH 40=40CH 48=48CH 80=80CH 96=96CH XX=Specify |
C14=C14 …… H25=H25 …… H60=H60 …… XXX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
05=0.5m 10=1.0m 15=1.5m 20=2.0m 25=2.5m XX=Specify |
0=None LP=LC/PC LA=LC/APC SP=SC/PC SA=SC/APC FP=FC/PC FA=FC/APC X=Specify |
|
|
| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x96 AAWG |
| Moq: | 1pc |
| 価格: | 交渉可能 |

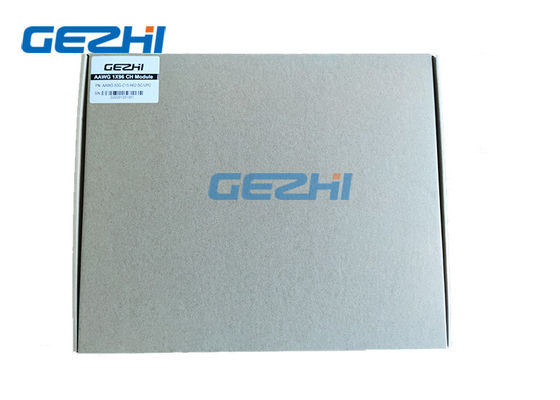

| パッケージの詳細: | 紙箱 |
