| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-8CH CWDM |
| Moq: | 1 |
| 価格: | Get Latest Price |
| Delivery Time: | 2~7working幾日 |

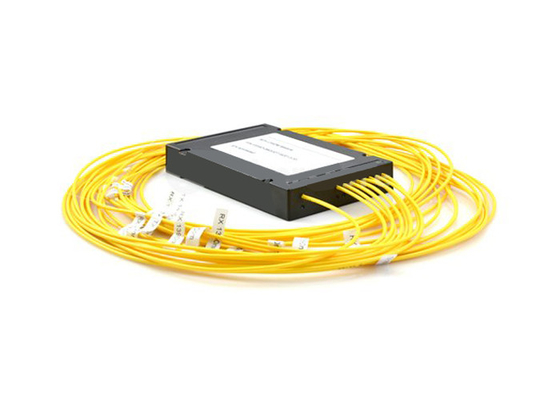

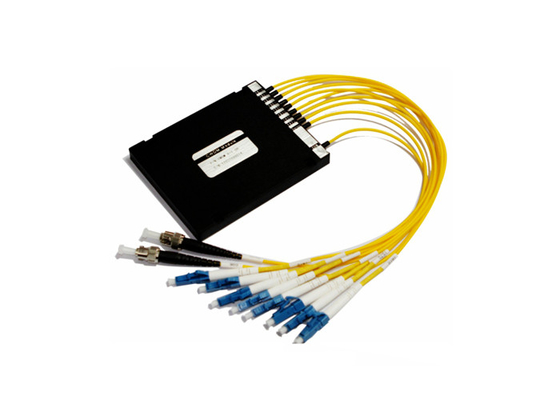

8光学輸送のネットワーキング システムのためのチャネルCWDM Mux Demuxモジュール1470~161nm LC
GEZHI PhotonicsはCWDM Mux-Demuxのフル レンジを提供し、光学低下の多重交換装置（OADM）の単位をすべての種類の適用およびネットワーク ソリューションに適するために加えなさい。共通の物は次のとおりである:ギガビット及び10Gイーサネット、SDH/SONET、自動支払機、ESCON、繊維チャネル、FTTxおよびCATV。
GEZHI Photonics 8Channelの光学輸送のネットワーキング システムの粗い波長部の多重交換装置（CWDM Mux/Demux） 1470~1610nm LCのコネクターの単一繊維は非変化金属の結合のマイクロ光学包装の薄膜のコーティングの技術そして専有設計を利用する。それは低い挿入損失、高いチャネルの分離、広い通過帯域、低温の感受性およびエポキシの自由な光学道を提供する。私達のCWDM Mux Demuxプロダクトは単一繊維で多重型になる16チャネルまた更に18チャネルまで提供する。

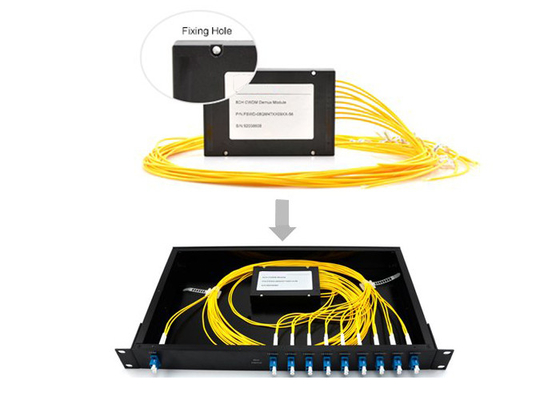

正しく低い挿入損失はまたWDMネットワークで必要、私達「加えることができるとばす選択としてILを減らすためにCWDM Mux/Demuxモジュールの部品」をである。標準的なCWDM Mux/Demuxのパッケージのタイプは下記のものを含んでいる:ABS箱のパッケージ、LGXのpakcageおよび19"ラックマウント式1U。
特徴:
適用
指定:
| 変数 | 4チャネル | 8チャネル | 16チャネル | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| チャネルの波長（nm） | 1270~1610 | ||||||
| 中心の波長の正確さ（nm） | ±0.5 | ||||||
| チャネル・スペーシング（nm） | 20 | ||||||
| チャネル通過帯域（@-0.5dBの帯域幅（nm） | >13 | ||||||
| 挿入損失（dB） | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| チャネルの均等性（dB） | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| チャネルのさざ波（dB） | 0.3 | ||||||
| 分離（dB） | 隣接した | N/A | >30 | N/A | >30 | N/A | >30 |
| Non-adjacent | N/A | >40 | N/A | >40 | N/A | >40 | |
| Inertionの損失の温度感度（dB/℃） | <0> | ||||||
| 波長の温度の転移（nm/℃） | <0> | ||||||
| 分極の依存した損失（dB） | <0> | ||||||
| 分極モード分散 | <0> | ||||||
| 指向性（dB） | >50 | ||||||
| リターン・ロス（dB） | >45 | ||||||
| 最高力の処理（MW） | 300 | ||||||
| Opteratingの温度（℃） | -5~+75 | ||||||
| 保管温度（℃） | -40~85 | ||||||
| パッケージ次元（mm） | L100 X W80 X H10 | L140 X W115 X H18 | |||||
指定は予告なしに変わるかもしれない。
指定はコネクターなしに装置のために上である。
発注情報
| CWDM | XX | X | XX | X | X | XX |
| チャネルの数 |
Confi - guration |
第1チャネル | 繊維のタイプ | 繊維の長さ | In/Outのコネクター | |
|
04=4チャネル 08=8チャネル 16=16チャネル 18=18チャネル N=Nチャネル |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |

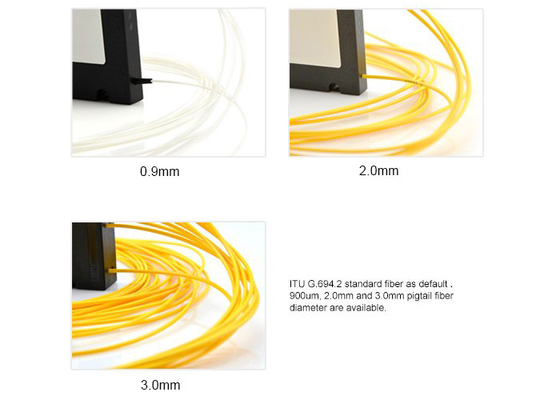

1=Bare繊維 2=900um緩い管 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
活動的なCWDM SFPのトランシーバーが付いているCWDM Mux Demuxの受動システム
|
|
