| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-2CH CWDMモジュール |
| Moq: | 1 |
| 価格: | Get Latest Price |
| Delivery Time: | 2~7working幾日 |

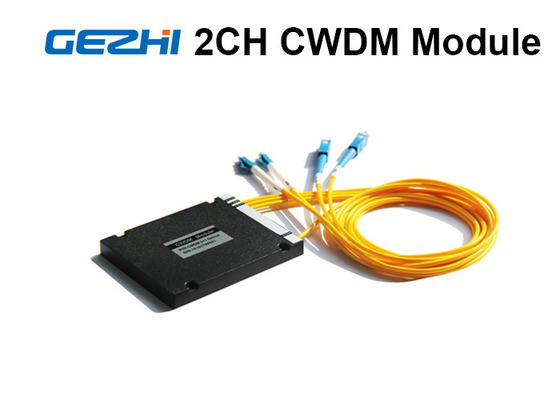

2チャネルのAcessネットワークCWDM Mux DemuxのABS Pigtailedモジュール
GEZHI Photonics CWDM （多重型になる粗い波部） MUX/DEMUX （多重交換装置/デマルチプレクサー）は既存の繊維容量の拡張を可能にする適用範囲が広い、低価格の解決である。20のnmの増分の1610 nmへの1270 nm間のGEZHI Photonics CWDM MUX/DEMUXモジュール サポートITU-T G694.2 CWDM波長。
それらはあらゆる港10までGpbs、また40のGbpsおよび100つのGbpsのデータ転送速度そして議定書を受け入れる。簡単な繊維上のCWDM MUX及びDEMUXは単一繊維に18の光シグナルにかなうことができ、拡張可能な2地点間リンクから2つの繊維によって保護されるリングまで及ぶ建築の広い範囲を支える。私達は二重繊維上のCWDM Mux Demuxモジュールの完全な有価証券を提供するまたはパッケージのタイプのプラスチックABSモジュール カセット、19"棚の取付け可能な箱または包む市場標準的なLGXが付いている単信繊維は、注文の波長チャネル利用できる。
項目細部:
指定:
| 変数 | 4チャネル | 8チャネル | 16チャネル | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| チャネルの波長（nm） | 1270~1610 | ||||||
| 中心の波長の正確さ（nm） | ±0.5 | ||||||
| チャネル・スペーシング（nm） | 20 | ||||||
| チャネル通過帯域（@-0.5dBの帯域幅（nm） | >13 | ||||||
| 挿入損失（dB） | ≤1.6 | ≤2.5 | ≤4.5 | ||||
| チャネルの均等性（dB） | ≤0.6 | ≤1.0 | ≤1.5 | ||||
| チャネルのさざ波（dB） | 0.3 | ||||||
| 分離（dB） | 隣接した | N/A | >30 | N/A | >30 | N/A | >30 |
| Non-adjacent | N/A | >40 | N/A | >40 | N/A | >40 | |
| Inertionの損失の温度感度（dB/℃） | <0> | ||||||
| 波長の温度の転移（nm/℃） | <0> | ||||||
| 分極の依存した損失（dB） | <0> | ||||||
| 分極モード分散 | <0> | ||||||
| 指向性（dB） | >50 | ||||||
| リターン・ロス（dB） | >45 | ||||||
| 最高力の処理（MW） | 300 | ||||||
| Opteratingの温度（℃） | -5~+75 | ||||||
| 保管温度（℃） | -40~85 | ||||||
| パッケージ次元（mm） | L100 X W80 X H10 | L140 X W115 X H18 | |||||
指定は予告なしに変わるかもしれない。
指定はコネクターなしに装置のために上である。
発注情報
| CWDM | XX | X | XX | X | X | XX |
| チャネルの数 |
Confi - guration |
第1チャネル | 繊維のタイプ | 繊維の長さ | In/Outのコネクター | |
|
04=4チャネル 08=8チャネル 16=16チャネル 18=18チャネル N=Nチャネル |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare繊維 2=900um緩い管 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
共通の港:
Bの標準ポート1310nm:
Cの標準ポート1550nm:
特定の波長のためのD Mux/Demuxの港:
Eの明白な港:
Fのモニターの港:
|
|
