| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x4 CH CCWDMモジュール |
| Moq: | 1x4 CH CCWDMモジュールのための1 |
| 価格: | Get Latest Price |
| Delivery Time: | 2~7working幾日 |

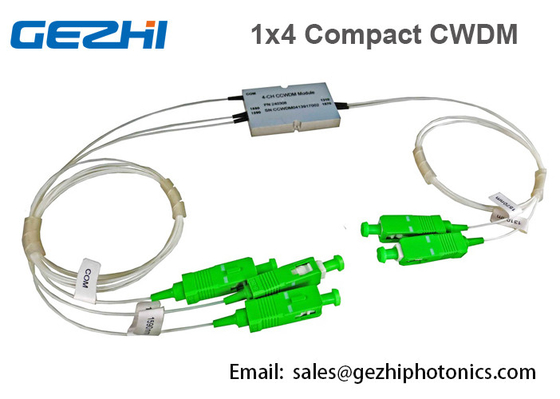

受動の光学ネットワークの1x4 CH光学CCWDM Mux/Demuxモジュール
GEZHI Photonics CCWDMs。密集した粗い波長部の多重交換装置、かCCWDMsは、かなり光学性能を設計されている統合された光学モジュールである、パッケージの製造原価を改善するように、削減している間慣習的なCWDMモジュールのサイズより少なくより1/4の。
私達のCCWDMsの特徴の高い波長の正確さおよび安定性、低い挿入損失、高い分離、低い分極の依存した損失およびエポキシなしの光学道。私達のTelcordiaによって1209/1221修飾されるCCWDMはGEZHI Photonicsの専有オプチカル ベンチのプラットホームで造り、私達は信じるあらゆる対等なCWDMsの最も小さい足跡があることを。20 nmおよび広い帯域通過特徴のチャネル・スペーシングによって、それは低価格の非冷却のレーザーによってデータ通信または電気通信ネットワークの塗布を可能にする。これらのCCWDM Mux/Demuxesは4つか8つのチャネルで利用でき、16のチャネル システムのための拡張の港を含んでいる。
特徴
適用
変数:
| 記述 | 単位 | 分 | 典型的 | 最高。 | ||
| 任意チャネルの損失 | dB | 0.8 | 1.0 | |||
| パスの帯域幅 | nm | 13 | ||||
| 平坦 | dB | 0.3 | 0.5 | |||
| 隣接チャネル分離 | dB | 30 | 35 | |||
| 非隣接チャネル分離 | dB | 40 | 45 | |||
| 指向性 | dB | 55 | ||||
| PDL | dB | 0.2 | ||||
| PMD | ps | 0.2 | ||||
| 最高。力 | MW | 300 | ||||
| パス チャネルの挿入損失 | P | dB | 0.8 | 1.0 | ||
| 1.0 | 1.5 | |||||
| チャネルの波長 | nm |
1471 1491 1511 1531 1551 1571 1591 1611 または1260-1625間のどの4channelでも要求あり次第選ぶことができる |
||||
| 実用温度 | °C | 0 ~+70 | ||||
| 保管温度 | °C | -40 ~+85 | ||||
| パッケージ | mm | 44 （L） X28 （W） X6 （H） | ||||
CWDMはCCWDMを比較する
CWDMの技術が長い間非常に普及していないがが、シールがCWDMの要求だったまでに、開発者に多重交換装置を作成する「改善された」技術があることは無益である。
「古い」証明された滝のように落ちるCWDMフィルター技術と対照をなして、平面の技術によって製造されたCWDMの多重交換装置を進めた。
この技術は薄膜フィルターおよびコリメーターによって補足される複雑な平面の導波管の作成を含む。この技術を使用してなされる多重型になる装置はCCWDMの多重交換装置（CompactCWDM）と呼ばれる。
映像の上でCWDMの多重交換装置の内部の構造はある。左-右の多重交換装置CWDMフィルター段階に基づく古典- CCWDMの多重交換装置。
上のCCWDMの多重交換装置はサイズ-マッチ箱より大きい少しによる初めに普及していなかった。
エンジニアのインターネットのサービスプロバイダは、さらに、標準的なパッチ盤で固定することは困難の非常に小さい装置に慎重である。
ページ寸法:
順序情報:
| CCWDM4+1- | XXXX- | X- | X- | XX | X- | X |
|
|
波長 | 等級 | ピグテールのタイプ | 長さ | コネクター | パッケージ |
|
1471 1491 1611 |
P |
0=bare繊維 1=900um緩い管 2=2mmケーブル 3=3mmケーブル |
05=0.5m 10=1.0m 15=1.5m |
0=none 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=LC 6=Others |
0=Standard 1=Specia |
|
|
