| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-16CH CWDM |
| Moq: | 1 |
| 価格: | Get Latest Price |
| Delivery Time: | 2~7working幾日 |
| Payment Terms: | T/T、ウェスタン・ユニオン、PayPal |
WDM NettworkのCATVシステムのための受動装置1x16 CWDM Mux Demux。
製品の説明
GEZHI PhotonicsはCWDM Mux-Demuxのフル レンジを提供し、光学低下の多重交換装置（OADM）の単位をすべての種類の適用およびネットワーク ソリューションに適するために加えなさい。共通の物は次のとおりである:ギガビット及び10Gイーサネット、SDH/SONET、自動支払機、ESCON、繊維チャネル、FTTxおよびCATV。
GEZHIの粗い波長部の多重交換装置（CWDM Mux/Demux）は非変化金属の結合のマイクロ光学包装の薄膜のコーティングの技術そして専有設計を利用する。それは低い挿入損失、高いチャネルの分離、広い通過帯域、低温の感受性およびエポキシの自由な光学道を提供する。
私達のCWDM Mux Demuxプロダクトは単一繊維で多重型になる16channelまた更に18チャネルまで提供する。正しく低い挿入損失はまたWDMネットワークで必要、私達「加えることができるとばす選択としてILを減らすためにCWDM Mux/Demuxモジュールの部品」をである。標準的なCWDM Mux/Demuxのパッケージのタイプは下記のものを含んでいる:ABS箱のパッケージ、LGXのpakcageおよび19"ラックマウント式1U。
特徴
*低い挿入損失
*広い波長範囲
*低い混線
*安定性が高く、高い信頼性
*光学道でエポキシなし
*掛け金を降ろし、非掛け金を降ろす
適用
*ライン監視
* WDMネットワーク
*テレコミュニケーション
*細胞適用
*繊維の光学アンプ
* Acessネットワーク
技術的な変数
| 変数 | 単位 | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| チャネルの波長 | nm | 1270~1610nmおよび1271~1611 | |||||||||
| 中心の波長の正確さ | nm | ±0.5 | |||||||||
| チャネル・スペーシング | nm | 20 | |||||||||
| チャネル通過帯域（@-0.5dBの帯域幅） | nm | >13 | |||||||||
| 挿入損失 | dB | 0.8 | 1.5 | 2.5及び1.8 | 5.2及び3.5 | ||||||
| チャネルのさざ波 | dB | 0.3 | |||||||||
| 分離 | 隣接した | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Non-adjacent | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Inertionの損失の温度感度 | dB/℃ | <0> | |||||||||
| 波長の温度の転移 | nm/℃ | <0> | |||||||||
| 分極の依存した損失 | dB | <0> | |||||||||
| 分極モード分散 | dB | <0> | |||||||||
| 指向性 | dB | >50 | |||||||||
| リターン・ロス | dB | >45 | |||||||||
| 最高力の処理 | MW | 300 | |||||||||
| Opteratingの温度 | ℃ | -5~+75 | |||||||||
| 保管温度 | ℃ | -40~85 | |||||||||
| パッケージ次元 | mm | L100xW80xH10 | L141xW115xH18 | ||||||||

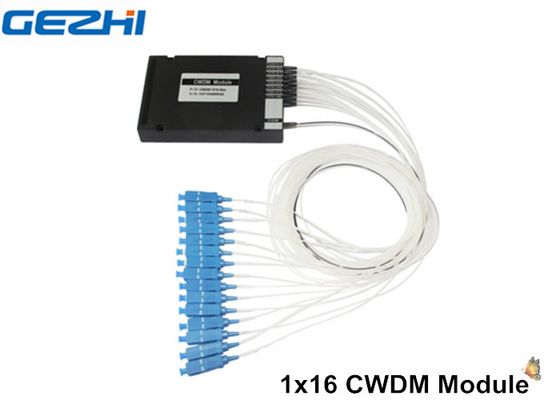

プロダクト映像
CWDM Mux Demuxの受動システム
発注情報
| CWDM | XX | X | XX | X | X | XX |
| チャネルの数 |
Confi - guration |
第1チャネル | 繊維のタイプ | 繊維の長さ | In/Outのコネクター | |
|
04=4チャネル 08=8チャネル 16=16チャネル 18=18チャネル N=Nチャネル |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare繊維 2=900um緩い管 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
