| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-16CH CWDM |
| Moq: | 1 |
| 価格: | Get Latest Price |
| Delivery Time: | 2~7working幾日 |
| Payment Terms: | T/T、ウェスタン・ユニオン、PayPal |

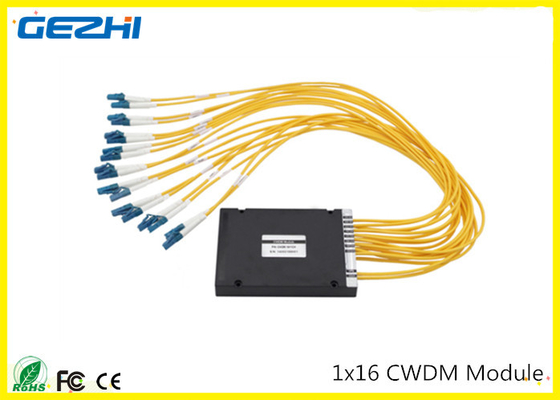

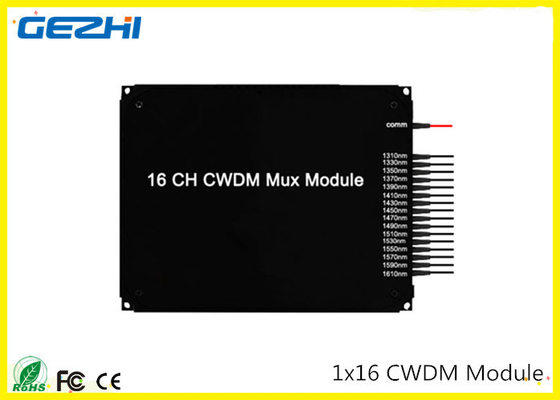

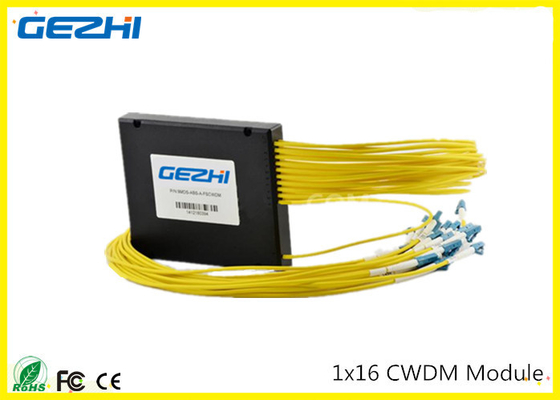

1x16CH CWDM Mux/Demuxモジュール
記述:
CWDMおよびDWDMの技術は1組の繊維の繊維を共有する効果的な方法を提供し、さまざまなまとめることはのように通信用インタフェース:10G、SONET OC-192のSTM-64、繊維チャネル1G/2G/4G、ギガビットのイーサネット、OC3/OC12またはOC48および各チャネルのためにライトの異なった波長を使用することによるE1/T1、ちょうど。
私達の製品範囲はCWDMおよびDWDMの技術のための非常に現実的な解決、最低または管理と、完全な管理が付いているまたキャリアのクラスの専門の解決および監視機能、繊維および電源および単一繊維回路のDWDM 10G容量の80のチャネルに上がることができる電気通信会社の等級のの重複を指定含んでいない。
私達のWDM光学Muxプロダクトは既存の繊維容量の拡張を可能にする、プラスチックABSモジュール カセット、19"棚の取付け可能な箱および標準的なLGXの包装と利用できる低価格の解決と適用範囲が広く。どのようなコネクター、FC、ST、SC、LC、等のような、完全に利用できてであって下さい、私達がまた1つの装置の異なったコネクターを混合してもいいか問題無し。
CWDM Mux Demuxの適用:
指定:
| 変数 | 単位 | 1x2 | 1x4 | 1x8 | 1x16 | ||||||
| Mux | Demux | Mux | Demux | Mux | Demux | Mux | Demux | ||||
| チャネルの波長 | nm | 1270~1610nmおよび1271~1611 | |||||||||
| 中心の波長の正確さ | nm | ±0.5 | |||||||||
| チャネル・スペーシング | nm | 20 | |||||||||
| チャネル通過帯域（@-0.5dBの帯域幅） | nm | >13 | |||||||||
| 挿入損失 | dB | 0.8 | 1.5 | 2.5及び1.8 | 5.2及び3.5 | ||||||
| チャネルのさざ波 | dB | 0.3 | |||||||||
| 分離 | 隣接した | dB | N/A | >30 | N/A | >30 | N/A | >30 | N/A | >30 | |
| Non-adjacent | dB | N/A | >40 | N/A | >40 | N/A | >40 | N/A | >40 | ||
| Inertionの損失の温度感度 | dB/℃ | <0> | |||||||||
| 波長の温度の転移 | nm/℃ | <0> | |||||||||
| 分極の依存した損失 | dB | <0> | |||||||||
| 分極モード分散 | dB | <0> | |||||||||
| 指向性 | dB | >50 | |||||||||
| リターン・ロス | dB | >45 | |||||||||
| 最高力の処理 | MW | 300 | |||||||||
| Opteratingの温度 | ℃ | -5~+75 | |||||||||
| 保管温度 | ℃ | -40~85 | |||||||||

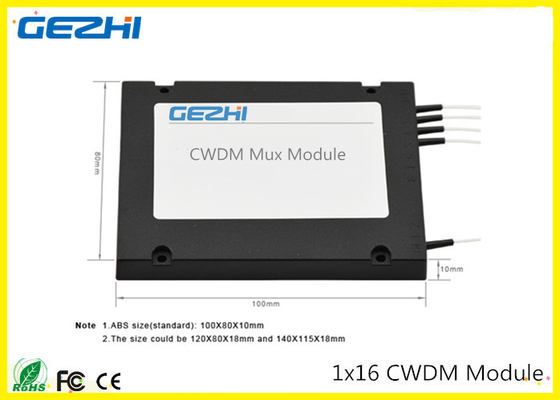

| パッケージ次元 | mm | L100xW80xH10 | L141xW115xH18 | ||||||||
注:
1. コネクターなしで指定される。コネクターごとの付加的な0.2dB損失を加えなさい。
2。私達は低い挿入損失の解決を同様にしてもいい。より多くの情報のために、shirley@gezhiphotonics.comに電子メールを送りなさい
フロント・パネルの細部:
参照として4CH二重繊維の映像CWDM、
①共通の港:
SC、FC、LC、利用できるUPC/APCのコネクターが付いているST。
②モニターの港:
モニターの港、あなたの選択（5%、1%）のための別の蛇口のパーセント
SC、FC、LC、利用できるUPC/APCのコネクターが付いているST。
③改善の港:
改善の港、あなたの選択（SC、FC<15db>
、LC、利用できるのための別の分離UPC/APCのコネクターが付いているST。
④標準ポート1310nm/1550nm:
1310nm通過帯域の港:その間あなたの選択（15dB~30dB、30dB~40dB）のための別の分離、あなたの選択（±50nm、±6.5nm）のための別の帯域幅
1550nm通過帯域の港:その間あなたの選択（15dB~30dB、30dB~40dB）のための別の分離、あなたの選択（±50nm、±6.5nm）のための別の帯域幅
SC、FC、LC、利用できるUPC/APCのコネクターが付いているST。
⑤特定の波長のためのMux/Demuxの港:
あなたの選択のために1270nmから各ステップ20nmの1610nmに、利用できる18の中心の波長がある。
SC、FC、LC、利用できるUPC/APCのコネクターが付いているST。
発注情報:
| CWDM | XX | X | XX | X | X | XX |
| チャネルの数 |
Confi - guration |
第1チャネル | 繊維のタイプ | 繊維の長さ | In/Outのコネクター | |
|
04=4チャネル 08=8チャネル 16=16チャネル 18=18チャネル N=Nチャネル |
M=Mux D=Demux O=OADM |
27=1270nm ...... 47=1470nm 49=1490nm ...... 61=1610nm SS=special |
1=Bare繊維 2=900um緩い管 3=2mmCable 4=3mmCable |
1=1m 2=2m S=Specify |
0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
|
|
