| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-FWDM装置 |
| Moq: | 1 |
| 価格: | Get Latest Price |
| Delivery Time: | 2~7working幾日 |

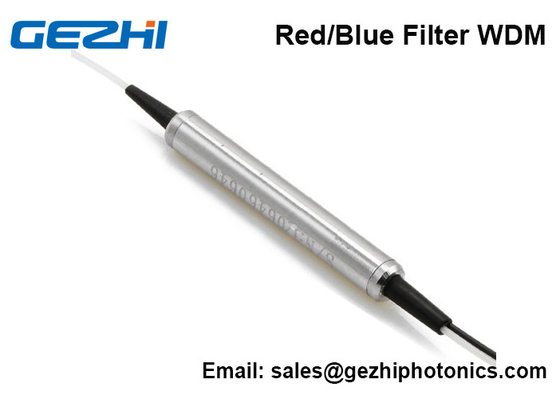

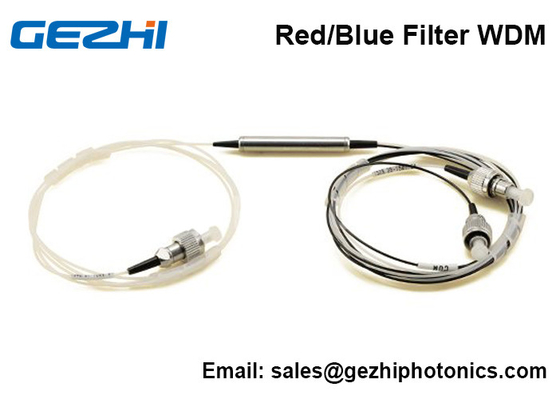

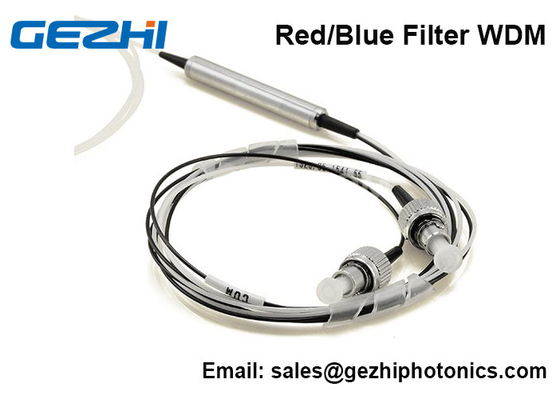

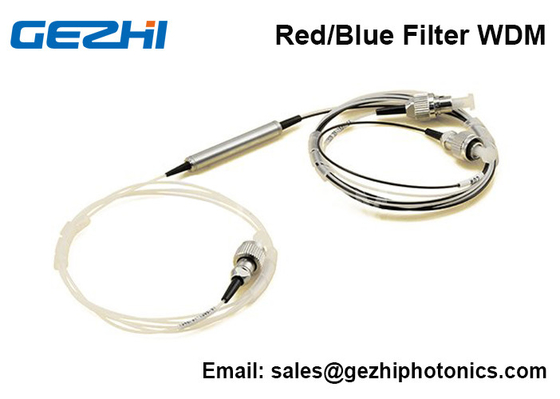

GEZHI DWDMは赤く/青フィルター薄膜フィルター装置である。それは3港装置である。1つの港は「公有地」と呼ばれる。他の2つの港は2波長に水路を「バンド」提供する。
2つのバンドは赤く（λ>1547 nm）および青（λ<1543 nm="">
1つのバンドは反映された足を通って行き、他のバンドはパスの足を通って行く。
|
通常しかし装置は対面（すなわち二方向） WDMとして使用される。1つのバンドは共通の足に他のバンドは共通の足から渡されるが、送られる。（例の図表を見なさい）赤く/青フィルターを使用するDWDMモジュールで、MuxはDemuxと結合されるかもしれない。
例えば、MuxはDemuxはブルー・バンドのDWDMチャネルを分けるが、赤いバンドのDWDMチャネルを結合する。赤く/青のfillterを使用して、1つは送信するチャネルを赤を結合でき、青は単一繊維にチャネルを受け取る。 |
二方向の使用法の赤く/青WDMの例。 |
特徴 適用
Øの低い挿入損失 Ø WDMネットワーク
Øの広い通過帯域 Øライン監視
Ø高いチャネルの分離 Øのテレコミュニケーション
Øの高い信頼性 Øのテストの器械
DWDMの赤い/ブルー・バンド フィルターDWDMの赤い/ブルー・バンド フィルターDWDMの赤い/ブルー・バンド フィルターとの
プラスチックASB箱のパッケージ19"を使ってステンレス鋼の管を使って1RUラック マウントのパッケージ
性能指定
| タイプ | FWDM | ||
| パス チャネルの波長 | nm | 1547~1561 （赤い） | 1530~1543.2 （青） |
| 反射チャネルの波長 | nm | 1530~154.2 （青） | 1547~1561 （赤い） |
| パス チャネルの挿入損失 | dB | ≤0.60 | |
| 反射チャネルの挿入損失 | dB | ≤0.40 | |
| チャネルのさざ波 | dB | ≤0.3 | |
| 隣接チャネル分離 | dB | ≥30 | |
| 明白なチャネルの分離 | dB | ≥12 | |
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| 指向性 | dB | ≥55 | |
| リターン・ロス | dB | ≥50 | |
| 力の処理 | MW | 300 | |
| 実用温度 | ℃ | -5~+70 | |
| 保管温度 | ℃ | -40~+85 | |
| パッケージ次元 | mm | φ5.5x34 | |
注:1.カスタム化は利用できる。
2. 挿入損失はコネクターが、各コネクター加える0.2dB損失を含まれていない。
3. 他の波長は顧客の要求に作ることができる。例えば、L-Band R/BのC/Lバンド。
発注情報
| 波長 | パッケージSpec | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| R/B=Red/Blueの波長 |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm ラックマウント式6=19」1U X=他 |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
