| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ赤く/青WDM |
| Moq: | 1 |
| 価格: | Get Latest Price |
| Delivery Time: | 2~7working幾日 |

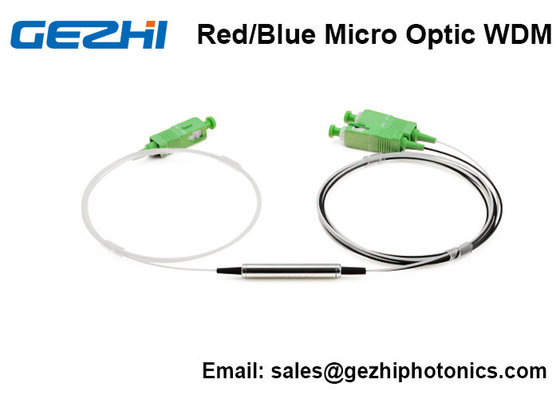

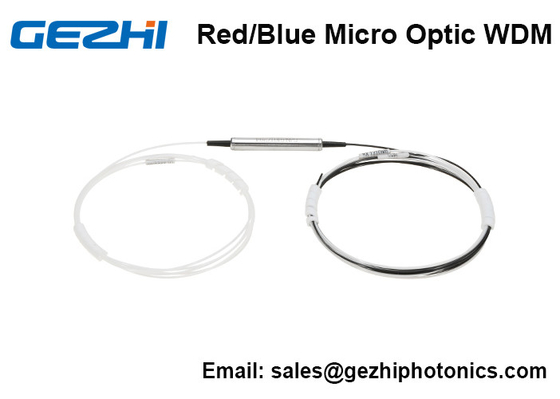

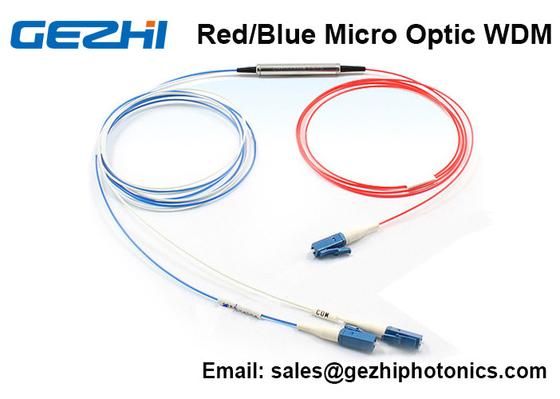

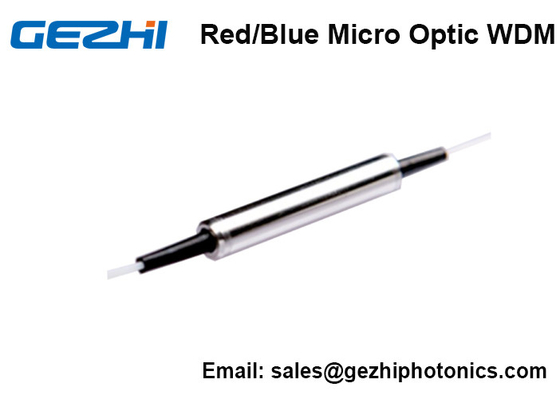

DWDMシステムのMicro-Optic WDM 3の港Cバンド赤く/青フィルター
GEZHI 1x2 DWDMは赤い/ブルー・バンド フィルター環境的に安定した薄膜フィルター技術に基づく受動のマイクロ光学装置である。主に単一繊維二方向DWDMのシステムおよび高い発電の拡大システムのCバンドの赤いバンド波長信号そしてブルー・バンドの波長信号を、分けるか、または結合することを使用する。部品は広い通過帯域、低い挿入損失、機能を扱うハイ リターンの損失、優秀な環境の安定性および高い発電と特徴付けられる。
赤く/青フィルターを使用するDWDMモジュールでは、MuxはDemuxと結合されるかもしれない。例えば、MuxはDemuxはブルー・バンドのDWDMチャネルを分けるが、赤いバンドのDWDMチャネルを結合する。赤く/青フィルターを使用して、1つは送信するチャネルを赤を結合でき、青は単一繊維にチャネルを受け取る。
特徴
適用
性能指定
| タイプ | MWDM | ||
| パス チャネルの波長 | nm | 1549.12~1562.83 （赤い） | 1530.13~1541.55 （青） |
| 反射チャネルの波長 | nm | 1530.13~1541.55 （青） | 1549.12~1562.83 （赤い） |
| パス チャネルの挿入損失 | dB | ≤0.50 | |
| 反射チャネルの挿入損失 | dB | ≤0.40 | |
| チャネルのさざ波 | dB | ≤0.3 | |
| 隣接チャネル分離 | dB | ≥30 | |
| 明白なチャネルの分離 | dB |
≥15
|
|
| PDL | dB | ≤0.1 | |
| PMD | Ps/nm | ≤0.1 | |
| 熱安定性 | dB/℃ | ≤0.005 | |
| 指向性 | dB | ≥50 | |
| リターン・ロス | dB | ≥45 | |
| 力の処理 | MW | 300 | |
| 実用温度 | ℃ |
-30~+80
|
|
| 保管温度 | ℃ | -40~+85 | |
| 最高。抗張負荷 | N | 5 | |
| パッケージ次元 | mm | Φ5.5xL34 （250um）/Φ5.5xL38 （900um） | |
注:1.挿入損失はコネクターが、各コネクター加える0.2dB損失を含まれていない。
2. 他の波長は顧客の要求に作ることができる。例えば、L-Band R/BのC/Lバンド。
発注情報
| 波長 | パッケージSpec | 繊維のタイプ | 繊維の直径 | 繊維の長さ | コネクター |
| R/B=Red/Blueの波長 |
1= Φ5.5mm×34mm 2= 90×20×10 mm 3=100×80×10.5 mm 4= 120×80×18 mm 5=140×115×18 mm ラックマウント式6=19」1U X=他 |
9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
05=0.5m 10=1.0m 15=1.5m X=Others |
OO=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
