| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x96チャネルAWG DWDMのmuxのDemuxモジュール |
| Moq: | 1pc |
| 価格: | US$398-US$688 |
| 支払条件: | T/T、ウェスタンユニオン |

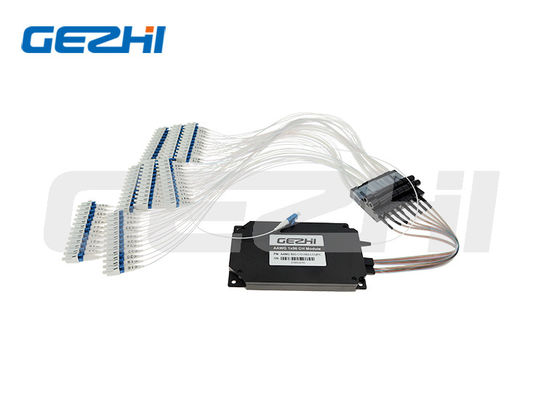

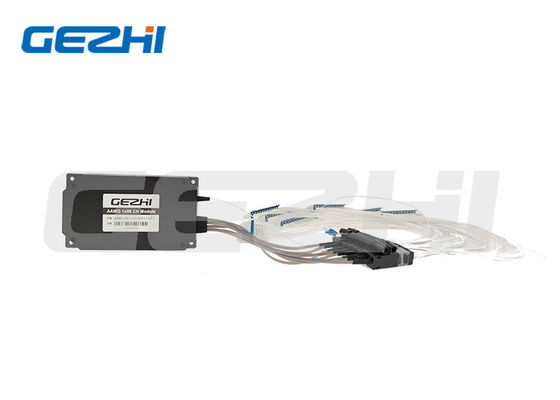

96CH Mux Demuxは、高密度・低損失のスタンドアロンパッシブ光モジュールで、単一サイトで最大96のDWDMチャンネルを集約することで、インフラストラクチャの節約に優れたソリューションを提供します。96チャンネルすべてがCバンドに広がり、ITU-T 100GHzの間隔で高品質のAAWGテクノロジーを使用しています。PDH、SDH/SONET、ETHERNETサービスをWWDM、CWDM、DWDM上で、オプティカルメトロエッジおよびアクセスネットワークに転送するのに最適です。GEZHI Photonicsは、メタルボックス、ラックマウント、またはカスタマイズされたパッケージを含む様々なパッケージタイプを提供しています。
| パラメータ | 単位 | AAWGモジュール |
|---|---|---|
| チャンネル | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 |
| チャンネル間隔 | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 |
| チップタイプ | -- | ガウシアンタイプ | フラットトップタイプ |
| 1dBチャンネル帯域幅 | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 |
| 3dBチャンネル帯域幅 | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 |
| 挿入損失 | dB | <4.5 | <4.5 | <4.5 | <6.5 | <6.5 | <5.5 | <5.5 | <5.5 | <7.0 | <7.0 |
| 隣接クロストーク | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 |
| 非隣接クロストーク | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 |
| 総クロストーク | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 |
| リターンロス | dB | >40 |
| リップル | dB | <0.7 |
| PDL | dB | <0.5 |
| PMD | ps | <0.5 |
| 波長分散 | Ps/nm | ±20 |
| 動作温度 | ℃ | -5~+65 |
| 保管温度 | ℃ | -40~+85 |
|
|
| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x96チャネルAWG DWDMのmuxのDemuxモジュール |
| Moq: | 1pc |
| 価格: | US$398-US$688 |

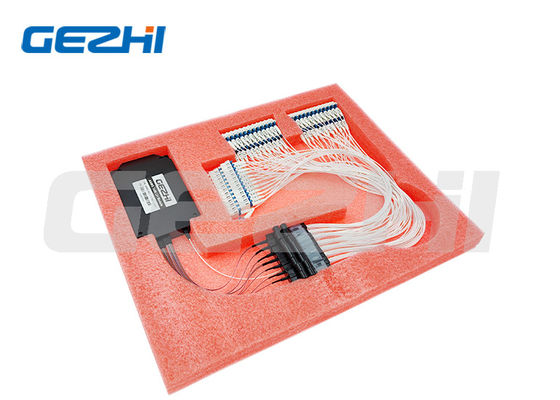

| パッケージの詳細: | 紙箱 |
