| Brand Name: | GEZHI or OEM |
| モデル番号: | 1x96チャネルAWG DWDMのmuxのDemuxモジュール |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
プロダクト概観
|

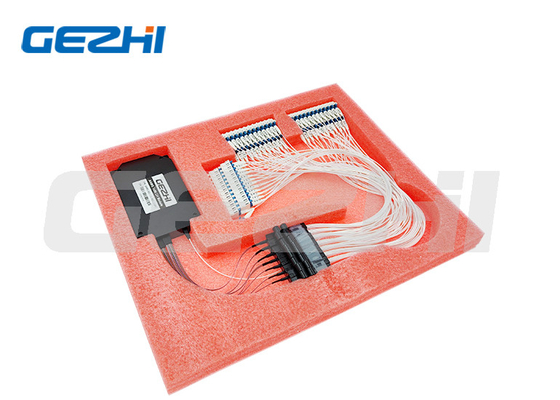

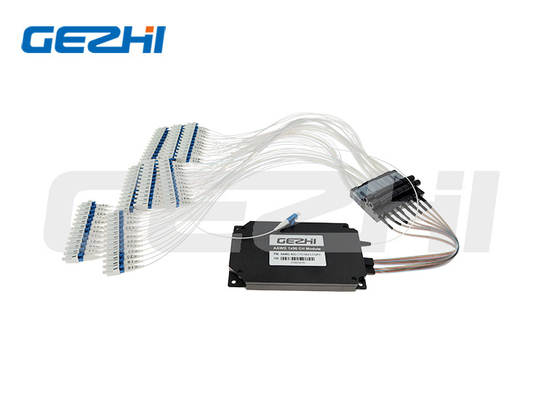

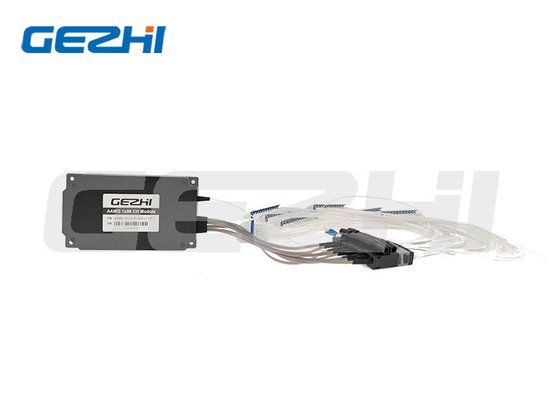

50GHz 96CH Athermal AWG DWDM Mux Demux
96CH Mux Demuxは下部組織の節約に単一の場所で96CH DWDMチャネルまで集合によって優秀な解決を提供する高密度の、低損失および独立受動の光学モジュールである。すべての96CHチャネルは良質AAWGの技術を使用してチャネル間のITU-T 100GHzの間隔ごとのCバンド広がられる。完全にWWDM上のPDH、SDH/SONET、イーサネット サービス、光学地下鉄の端およびアクセス ネットワークのCWDMおよびDWDMを運ぶことを適する。金属箱の、ラックマウント式またはカスタマイズされたパッケージのようなGEZHI Photonicsの供給のさまざまなタイプ パッケージ。
|
特徴一目で
| 高密度チャネル |
|
カスタマイズされたパッケージのタイプ
|
|
単一繊維か利用できる二重繊維
|
|
安定性が高い及び信頼性
|
|
低い挿入損失
|
技術索引
| 変数 | 単位 | AAWGモジュール | ||||||||||
| チャネル | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| チャネル・スペーシング | GHz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| 破片のタイプ | -- | ガウス タイプ | 平屋建家屋のタイプ | |||||||||
| 1dBチャネルの帯域幅 | nm | >0.2 | >0.2 | >0.2 | >0.18 | >0.18 | >0.38 | >0.38 | >0.38 | >0.18 | >0.18 | |
| 3dBチャネルの帯域幅 | nm | >0.4 | >0.4 | >0.4 | >0.28 | >0.28 | >0.58 | >0.58 | >0.58 | >0.28 | >0.28 | |
| 挿入損失 | dB | <4> | <4> | <4> | <6> | <6> | <5> | <5> | <5> | <7> | <7> | |
| 隣接した混線 | dB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Non-adjacent混線 | dB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| 総混線 | dB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| リターン・ロス | dB | >40 | ||||||||||
| さざ波 | dB | <0> | ||||||||||
| PDL | dB | <0> | ||||||||||
| PMD | ps | <0> | ||||||||||
| 色彩分散 | Ps/nm | ±20 | ||||||||||
| 実用温度 | ℃ | -5~+65 | ||||||||||
| 保管温度 | ℃ | -40~+85 | ||||||||||
|
|
