| ブランド名: | GEZHI or OEM |
| モデル番号: | 1x4裸の繊維光学plcのディバイダー |
| Moq: | 1pc |
| 価格: | US$59-US$118 |
| 支払条件: | ウェスタンユニオン、T/T |

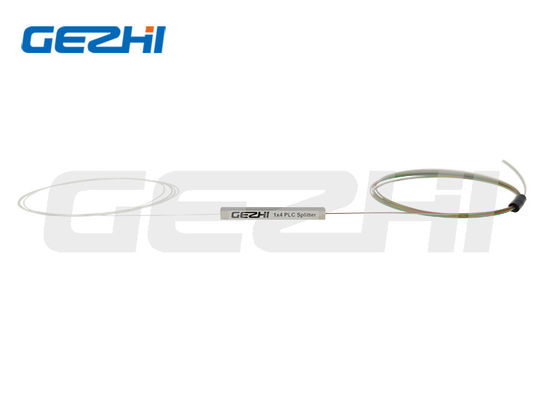

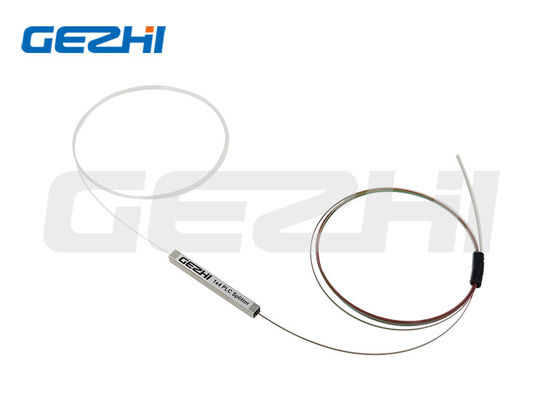

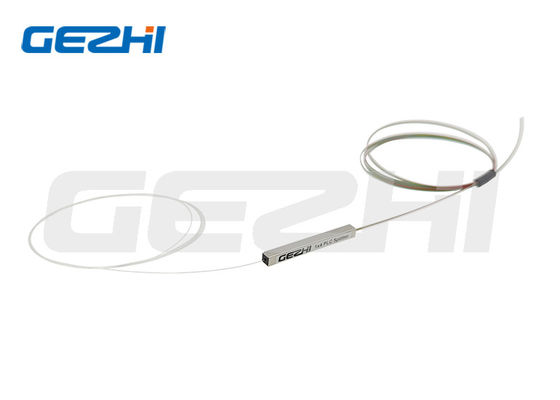

平面波導光学スプリッター (PLC Splitter) は,クォーツベースの統合波導光学電源配送装置で,小型サイズ,幅広い動作波長範囲,高い信頼性,優れたスペクトル均一性この製品は,中央オフィスと端末機器を接続し,光信号分割を可能にする受動光学ネットワーク (EPON,GPONなど) に特に適しています.私たちは様々なアプリケーションに適した1XNと2XN製品の完全な範囲を提供します.
| 製品タイプ | 繊維の直径 | 入り口と繊維の長さ | パッケージのサイズ |
|---|---|---|---|
| 1XNまたは2XN 0102=1X2 0103=1X3 0104=1X4 0105=1X5 0106=1X6 0107=1X7 0108=1X8 0112=1X12 0116=1X16 0124=1X24 0132=1X32 0148=1X48 0164=1X64 1128=1X128 |
1=250um 2=900um |
0=0.5M 1=1.0M 2=1.5M 3=2.0M 4=2.5M S=カスタマイズされた |
|
| パラメータ | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 作業波長 (nm) | 1260年から1650年 | |||||||||||
| 繊維タイプ | G657A1 またはカスタマイズ | |||||||||||
| 挿入損失 (dB) | 3.9 | 6.1 | 7.2 | 9 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 均一性 (dB) | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤10 | ≤10 | ≤15 | ≤15 | ≤18 | ≤18 | ≤25 |
| 偏光依存損失 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| リターン損失 (dB) | ≥55 | |||||||||||
| 方向性 (db) | ≥55 | |||||||||||
| 繊維の長さ (m) | 1.0 またはカスタマイズ | |||||||||||
| 温度安定性 (dB) | -40°C~85°C (≤0.5) | |||||||||||
| 作業温度 °C | -40°Cから85°C | |||||||||||
| 保存温度 °C | -40°Cから85°C | |||||||||||
| パラメータ | 2X2 | 2X4 | 2X8 | 2X16 | 2X32 | 2X64 |
|---|---|---|---|---|---|---|
| 波長 (nm) | 1260年から1650年 | |||||
| 繊維タイプ | G657A1 またはカスタマイズ | |||||
| 挿入損失 (dB) | 4.2 | 7.5 | 10.5 | 13.8 | 17.1 | 20.4 |
| 均一性 (dB) | ≤0.8 | ≤10 | ≤10 | ≤15 | ≤15 | ≤20 |
| 偏光依存損失 (dB) | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.35 |
| リターン損失 (dB) | ≥55 | |||||
| 方向性 (db) | ≥55 | |||||
| 繊維の長さ (m) | 1.0 またはカスタマイズ | |||||
| 温度安定性 (dB) | -40°C~85°C (≤0.5) | |||||
| 作業温度 °C | -40°Cから85°C | |||||
| 保存温度 °C | -40°Cから85°C | |||||
| 最大出力 (nW) | 1000 | |||||
|
|
