| ブランド名: | GEZHI or OEM |
| モデル番号: | 1X4 PLCのディバイダー モジュールのプラスチックABS箱 |
| Moq: | 1pc |
| 価格: | US$59-US$118 |
| 支払条件: | T/T、ウェスタンユニオン |

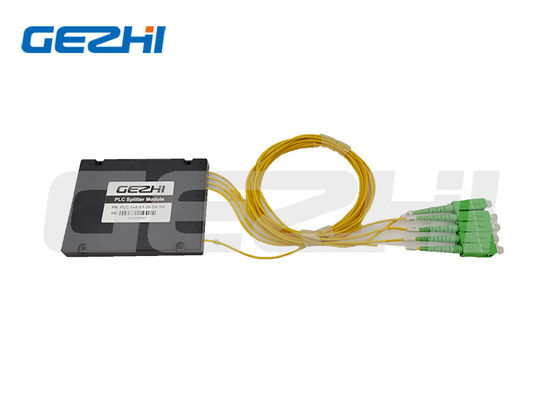

ABSカセットタイプ 1X4 PLCスプリッターモジュール ファイバー・トゥ・ザ・ポイント
PLC（Planar Lightwave Circuit）スプリッターは、シリコン光導波路技術を用いて製造された光パワー管理デバイスです。コンパクトなサイズ、高い信頼性、広い動作波長範囲、優れたチャネル間均一性を特徴としています。PONネットワークでの光信号パワー分割に広く使用されており、当社の製品はGR-1209-CORE-2001およびGR-1221-CORE-1999の要件を満たしています。
| パラメータ | 1X2 | 1X3 | 1X4 | 1X6 | 1X8 | 1X12 | 1X16 | 1X24 | 1X32 | 1X48 | 1X64 | 1X128 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 動作波長（nm） | 1260-1650 | |||||||||||
| ファイバータイプ | G657A1またはカスタム | |||||||||||
| 挿入損失（dB） | 3.9 | 6.1 | 7.2 | 9.0 | 10.2 | 12.5 | 13.5 | 15.5 | 16.8 | 18.4 | 20.1 | 23.8 |
| 均一性（dB） | ≤0.4 | ≤0.5 | ≤0.5 | ≤0.6 | ≤0.8 | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.5 |
| 偏波依存損失（dB） | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.25 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.35 | ≤0.35 |
| リターンロス（dB） | ≥55 | |||||||||||
| 方向性（dB） | ≥55 | |||||||||||
| ファイバー長（m） | 1.0またはカスタム | |||||||||||
| 温度安定性（dB） | -40℃～85℃（≤0.5） | |||||||||||
| 動作温度 ℃ | -40℃～85℃ | |||||||||||
| 保管温度 ℃ | -40℃～85℃ | |||||||||||
| 最大電力（nW） | 1000 | |||||||||||
|
|
