| Brand Name: | GEZHI or OEM |
| モデル番号: | 光学サーキュレータを維持する分極 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

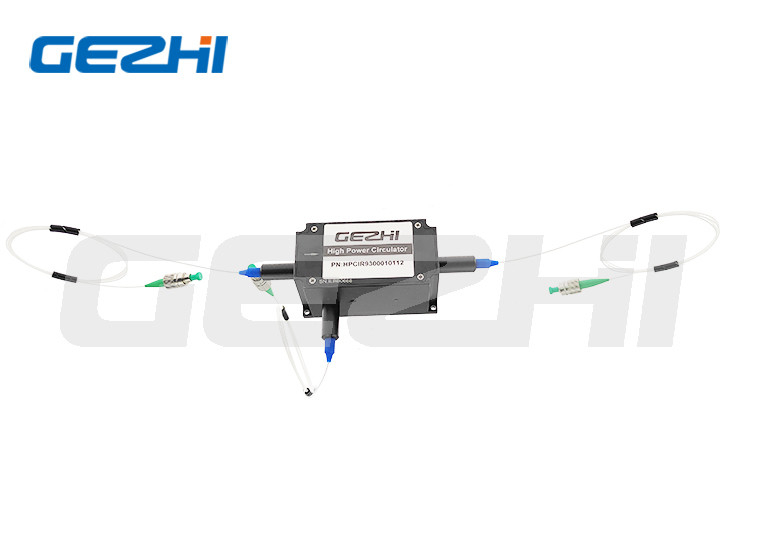

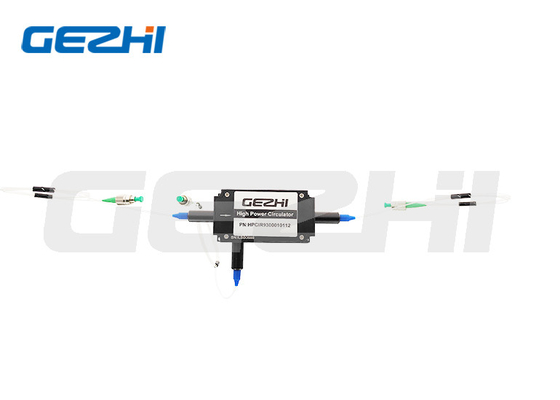

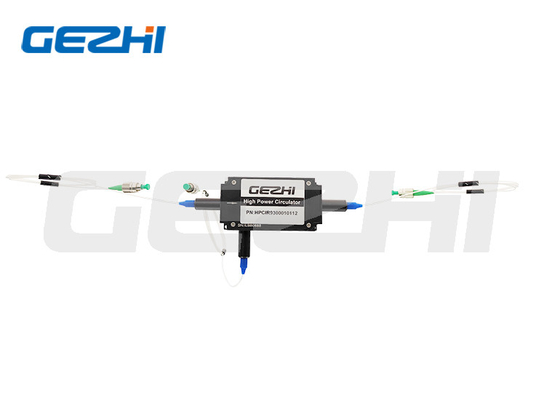

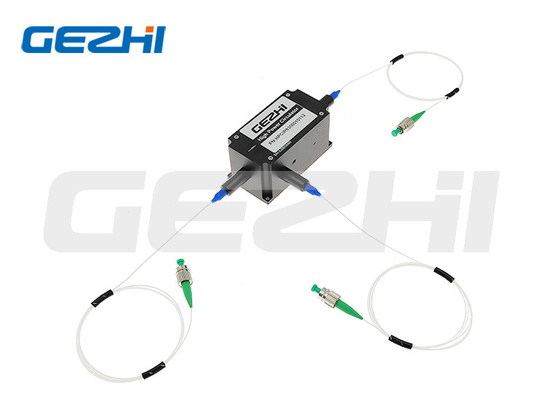

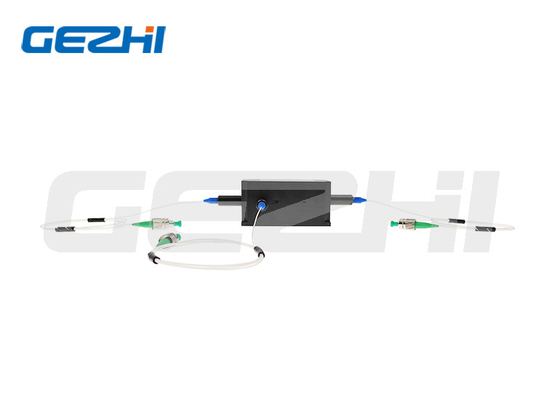

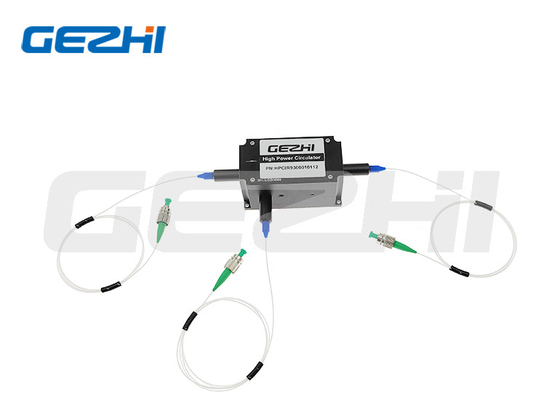

光学Circulator TGGを維持するカスタマイズ可能な波長の分極は繊維のアンプのための適用を基づかせていた
製品の説明
繊維の光学サーキュレータの主機能性は港から反対の方向の光ファイバーに沿って移動する信号の分離の結果1方向だけの低損失と左舷に取るためにライトを次々に指示している。
|
特徴 *Lowの挿入損失 *Highはリターン・ロスを *Highの分離 *安定性が高い及び信頼性 |
適用 *Fiberのアンプ *Testing器械 *Fiberセンサー *Medical装置 |
指定
| 変数 | 単位 | 価値 | ||||||
| 作動の波長 | nm | 532 | 633か680 680 | 780、808、850か930 | 980 | 1030 | 1053か1064 | 1150 |
| 波長の帯域幅 | nm | ±5 | ±5 | ±10 | ±10 | ±10 | ±10 | ±5 |
| 挿入損失 | dB | ≤2.5 | ≤2.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 |
| Min. Isolation | dB | ≥20 | ≥20 | ≥22 | ≥22 | ≥22 | ≥22 | ≥22 |
| ピーク分離 | dB | ≥25 | ≥25 | ≥26 | ≥25 | ≥25 | ≥25 | ≥25 |
| 絶滅の比率（B）タイプ | dB | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 | ≥18 |
| 絶滅の比率（F）タイプ | dB | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 | ≥20 |
| 繊維のタイプ | / | PM460 | PM630 | PM780 | PM980 | PM980 | PM980か1060 | |
| 最高力の処理（CW） | W | 0.02 | 0.05 | 0.5、5,10か20 | 0.5、5か20 | 0.5、5,20 | 0.5、5,20 | 0.5、5,20 |
| 混線 | dB |
≥45 |
||||||
| リターン・ロス | dB |
≥45 |
||||||
| 抗張負荷 | N |
≤5 |
||||||
| 実用温度 | °C |
0~+60 |
||||||
| 保管温度 | °C |
-10~+75 |
||||||
| パッケージ次元 | nm |
70x28x26 |
||||||
注:
1.Above指定はコネクターなしに装置のため、コネクターとである、ILはより高い0.3dBであるリターン・ロスはとの5dBを減らすことであり、絶滅の比率は2dBを減らす。
2. 脈拍の適用があれば、パルス エネルギーおよびピーク期の電力を私達に知らせること確実であるため。
パッケージ次元
| ①港: | 3=3port |
| ②波長: | 532;633;680;780;808;850;930;980;1030;1053;1064;1150nm;S=Specify |
| ③軸線の直線: | B=Bothの軸線の働き;F=Slowの軸線の働きは、速い軸線妨げた;N=Non-PMのタイプは利用できる |
| ④力の処理: | 0L=0.5W;01=1W;02=2W;10=10W;10=20W;S=Specify |
| ⑤繊維のタイプ: | PM460;PM630;PM780;PM980;PM1060;S=Specify |
| ⑥パッケージ次元: | T2=70x28x26mm;S=Specify |
| ⑦ピグテールのタイプ: | 00=bare繊維;09=900um緩い管 |
| ⑧繊維の長さ: | 08=0.8m;10=1m;S=Specify |
| ⑨コネクターのタイプ: | FA=FC/APC;FP=FC/UPC;SA=SC/APC;SP=SC/UPC;S=Specify |
| ⑩脈拍のためのピーク期の電力: | 00=Continuous波、10=10kW、20=20kW、SS=Specified |
|
|
| Brand Name: | GEZHI or OEM |
| モデル番号: | 光学サーキュレータを維持する分極 |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| パッケージの詳細: | 紙箱 |
| Payment Terms: | T/T、ウェスタン・ユニオン |

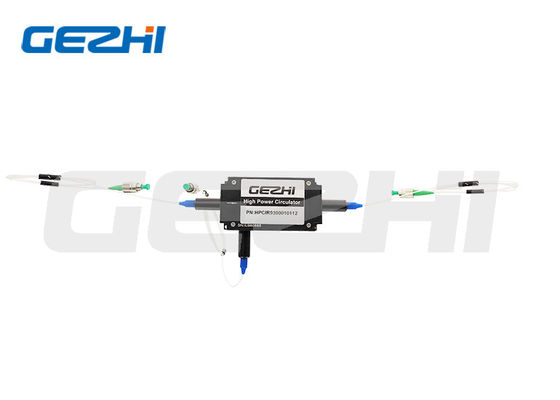

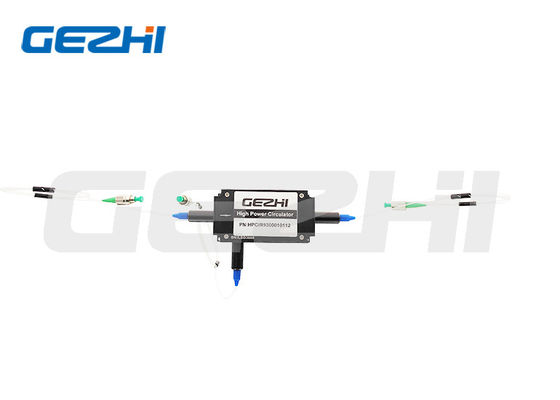

光学Circulator TGGを維持するカスタマイズ可能な波長の分極は繊維のアンプのための適用を基づかせていた
