| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ-HPS100x |
| Moq: | 1pc |
| 価格: | 交渉可能 |
| Delivery Time: | 5-8の仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
高功率光学スイッチの製品概要
1×1,1×2 設定可能なOADMのための高性能光ファイバースイッチ

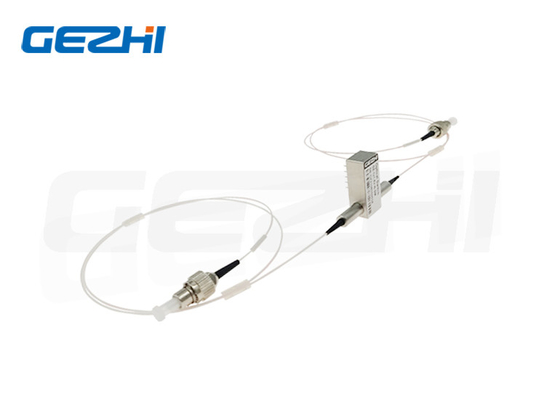

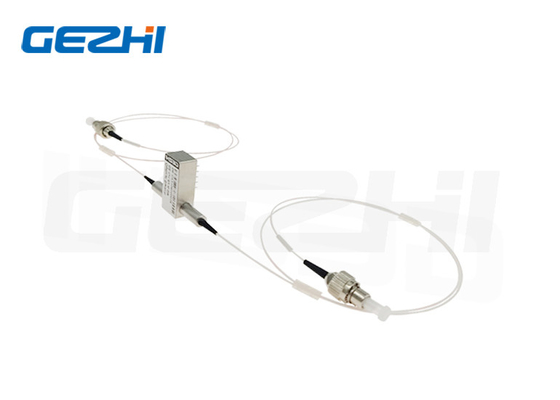

高電力光ファイバースイッチ
GEZHI Photonics ハイパワー 1×1, 1×2 ファイバー光学スイッチは,受信光学信号を選択した出力ファイバーにリダイレクトすることによって光学チャネルを接続する.切断操作は,ドライブ信号が削除された後に選択された光路を維持します高性能光ファイバースイッチは 低挿入損失,高消耗比,高チャネル隔離,非常に高い信頼性と繰り返しが特徴です障害のない連続動作の最も厳しい切り替え要件を満たすために設計されています耐久性,衝撃/振動環境と大きな温度変動下で動作し,迅速な応答時間.スイッチには,内蔵された循環器と隔離機能もあります.このスイッチシリーズには電子ドライバが用意されています.保護,送信機と受信機の保護,ネットワークテストシステムと計測装置.
機能と応用高功率光学スイッチ
|
特徴 低挿入損失 高クロストール コンパクトパッケージ 高い力 |
申請 設定可能なOADM オプティカル・クロス&コネクション・システム ネットワークモニター 光ファイバーリング保護 |
仕様高功率光学スイッチ
| タイプ | 1×1, 1×2 | ||
| 波長 (nm) | 1310 +/30 または 1550 +/-30 | 1310+/-30&1550+/-30 | |
| 挿入損失 (dB) | ≤0.7 (タイプ0.6) | ≤0.9 (タイプ0.7) | |
| クロストーク (dB) | ≥55 | ≥55 | |
| リターン損失 (dB) | ≥55 | ≥55 | |
| 繰り返し可能性 (dB) | ≤±0.05 | ||
| 切り替え時間 (ms) | 10 | ||
| 寿命 (サイクル) | >1000,000 | ||
| スイッチモード | 固定式または固定式でない | ||
| 動作温度 (°C) | -5 ~ +70 | ||
| 保存温度 (°C) | -40 ~ +85 | ||
| 駆動電圧 (V) | 5 ±0.5 DC または 5V パルス | ||
| 作業電流 (mA) | <50 | ||
| パワーハンドリング (W) | <10 | ||
| 繊維の種類 | SMF-28e | ||
| 繊維の長さ (m) | 注文情報を読む | ||
| サイズ (LxMxH) (mm) | (L) 26.5×(W) 13.4×(H) 11 | ||
パッケージのサイズ高功率光学スイッチ
| タイプ | 波長 | タイプ | パワー | モード | 豚尾型 | 長さ | コネクタ |
| 手渡し | |||||||
| HPFSW | 1310=1310nm | 1×1 | 05W=5W | L=ロック | 25=250um 裸 | 05=0.5m | 0=ゼロ |
| 1X2 | 10W=10W | 繊維 | |||||
| 20W=20W | |||||||
| 1550=1550nm | N=ロックしない | 90=900um ゆるい | 10=1.0m | 1=FC/UPC | |||
| トゥーブ | |||||||
| 3155=1310/1550nm | 20=2mmケーブル | 2=FC/APC | |||||
| 3=SC/APC | |||||||
| 4=SC/UPC | |||||||
| 6=LC/PC |
|
|
