| ブランド名: | GEZHI or OEM |
| モデル番号: | 1 x 2繊維光学のディバイダー |
| Moq: | 1PC |
| 価格: | US$59-US$118 |
| 支払条件: | T/T、ウェスタンユニオン |

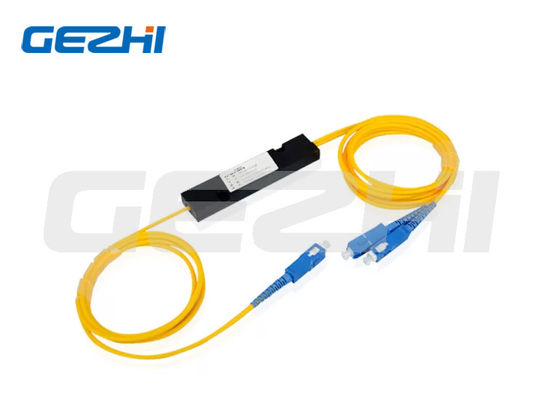

シングルモード 1 X 2 ファイバーオプティックスプリッタ SC / UPC PLC CATV / FTTX システムアプリケーション
光ファイバースプリッタは,光ファイバーリンクにおける最も重要な受動装置の1つです.波導体は,シリカガラス基板にリトグラフィーを用いて製造されます.特定の光の割合をルーティングできる. 結果として,PLCスプリッタは効率的なパッケージで最小限の損失で正確で均等なスプリッタを提供しています.多くの入力と出力端末を持つ光ファイバータンデムデバイスです.特に受動光学ネットワーク (EPON) に適用されるMDFと端末機器を接続し,光信号をブランチする.
| パラメータ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 動作波長 (nm) | 1260~1650 年 | |||||
| 繊維の種類 | SMF-28e または顧客指定 | |||||
| 挿入損失 (dB) (S/Pグレード) | 40.0/38 | 7.3/70 | 10.5/10.2 | 13.7/13.5 | 169/16 だった5 | 210.0/20.5 |
| 損失の均一性 (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| リターン損失 (dB) (S/Pグレード) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| 偏光依存損失 (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| 指示性 (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長依存損失 (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| 温度安定性 (-40~85°C) (dB) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 動作温度 (°C) | -40~85 | |||||
| 保存温度 (°C) | -40~85 | |||||
| パッケージの寸法 (mm) (L×W×H) | 40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 |
| PLC | 港 | 入力ピッグテールスタイル | 入力コネクタ | 出力ピッグテールスタイル | 繊維の長さ | 出力コネクター | パッケージの種類 |
|---|---|---|---|---|---|---|---|
| 0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 について 0216=2x16 0232=2x32 0264=2x64 |
0=裸繊維 1=900um 緩いチューブ 2=900um ジャケット 3=2.0mmケーブル 4=3.0mmケーブル |
0=ゼロ 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC S=特別 |
0=裸繊維 1=900um 緩いチューブ 2=900um ジャケット 3=2.0mmケーブル 4=3.0mmケーブル |
0=0.5m 1=1m 2=1.5m 3=2m S=特別 |
0=ゼロ 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=特別 |
A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 I=19"1U ラック S=特別 |
|
|
| ブランド名: | GEZHI or OEM |
| モデル番号: | 1 x 2繊維光学のディバイダー |
| Moq: | 1PC |
| 価格: | US$59-US$118 |
| パッケージの詳細: | 紙箱 |
| 支払条件: | T/T、ウェスタンユニオン |
シングルモード 1 X 2 ファイバーオプティックスプリッタ SC / UPC PLC CATV / FTTX システムアプリケーション
光ファイバースプリッタは,光ファイバーリンクにおける最も重要な受動装置の1つです.波導体は,シリカガラス基板にリトグラフィーを用いて製造されます.特定の光の割合をルーティングできる. 結果として,PLCスプリッタは効率的なパッケージで最小限の損失で正確で均等なスプリッタを提供しています.多くの入力と出力端末を持つ光ファイバータンデムデバイスです.特に受動光学ネットワーク (EPON) に適用されるMDFと端末機器を接続し,光信号をブランチする.
| パラメータ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 動作波長 (nm) | 1260~1650 年 | |||||
| 繊維の種類 | SMF-28e または顧客指定 | |||||
| 挿入損失 (dB) (S/Pグレード) | 40.0/38 | 7.3/70 | 10.5/10.2 | 13.7/13.5 | 169/16 だった5 | 210.0/20.5 |
| 損失の均一性 (dB) | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 |
| リターン損失 (dB) (S/Pグレード) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
| 偏光依存損失 (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 |
| 指示性 (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
| 波長依存損失 (dB) | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 |
| 温度安定性 (-40~85°C) (dB) | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| 動作温度 (°C) | -40~85 | |||||
| 保存温度 (°C) | -40~85 | |||||
| パッケージの寸法 (mm) (L×W×H) | 40×4×4 | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×12×4 |
| PLC | 港 | 入力ピッグテールスタイル | 入力コネクタ | 出力ピッグテールスタイル | 繊維の長さ | 出力コネクター | パッケージの種類 |
|---|---|---|---|---|---|---|---|
| 0102=1x2 0104=1x4 0108=1x8 0116=1x16 0132=1x32 0164=1x64 0204=2x4 0208=2x8 について 0216=2x16 0232=2x32 0264=2x64 |
0=裸繊維 1=900um 緩いチューブ 2=900um ジャケット 3=2.0mmケーブル 4=3.0mmケーブル |
0=ゼロ 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST 6=LC 7=LC/APC S=特別 |
0=裸繊維 1=900um 緩いチューブ 2=900um ジャケット 3=2.0mmケーブル 4=3.0mmケーブル |
0=0.5m 1=1m 2=1.5m 3=2m S=特別 |
0=ゼロ 1=SC/PC 2=SC/APC 3=FC/PC 4=FC/APC 5=ST/PC 6=LC/PC 7=LC/APC S=特別 |
A=4X4X40 B=4X7X50 C=4X12X60 D=4X7X60 E=6X20X80 F=100X80X10 G=120X80X18 H=140X115X18 I=19"1U ラック S=特別 |
