| Brand Name: | GEZHI or OEM |
| モデル番号: | GZ 1xN plcディバイダー |
| Moq: | 1PC |
| 価格: | 交渉可能 |
| Delivery Time: | 2-7仕事日 |
| Payment Terms: | T/T、ウェスタン・ユニオン |
1x8 1x16 PLC スプリッターの概要

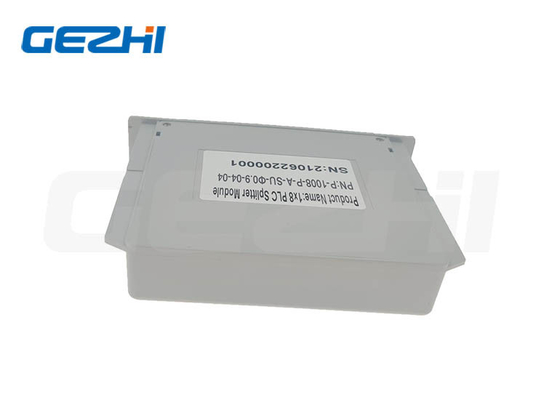

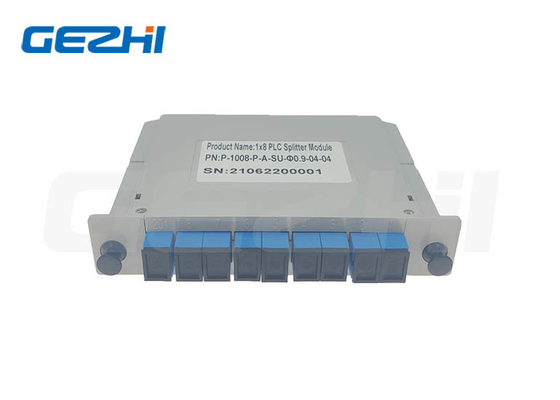

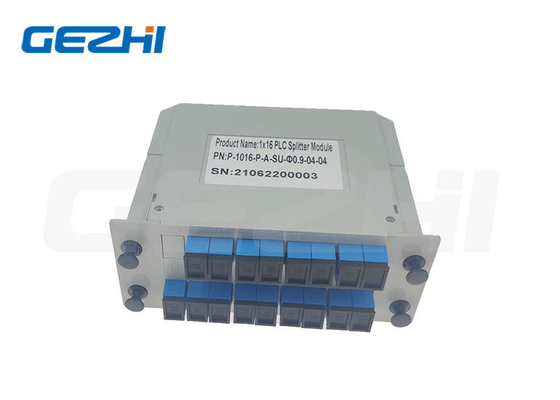

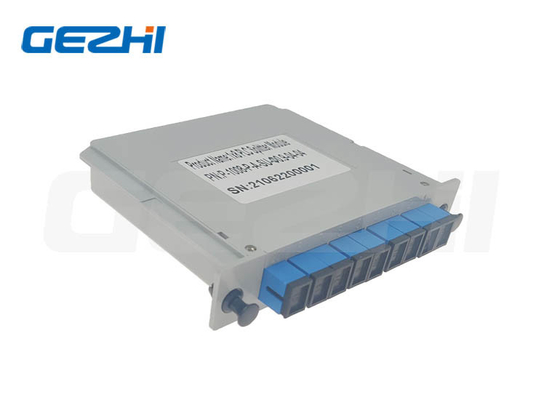

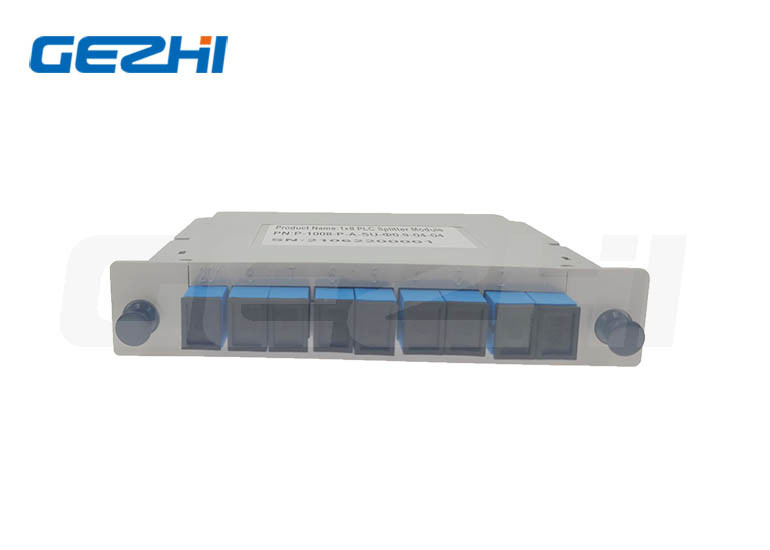

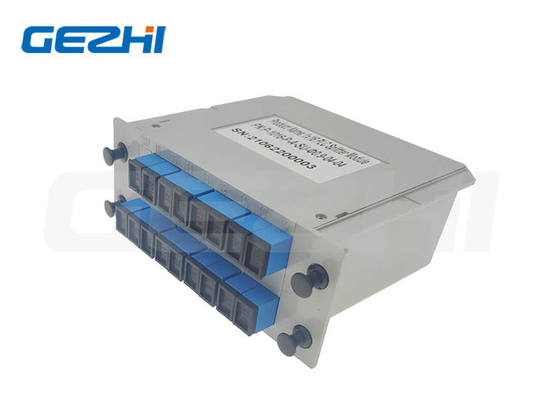

1260-1650nm 1x8 1x16 PLC スプリッター LGX ボックスカセットカード挿入ファイバースプリッター
1x8 1x16PLCスプリッターカセットプラグインタイプ
標準 LGX カセット内の Gezhi 1×8 1×16 平面光波回路 (PLC) スプリッタ シリカ光導波路技術を使用して製造され、最小限の損失で光信号を正確かつ均一に分配し、小さなフォームファクタと高い信頼性を備えた低コストの光分配ソリューションを提供します。一般的に、セントラル オフィス (CO) からファイバー ツー ザ ポイント (FTTx) 展開やその他のパッシブ光ネットワーク (EPON、GPON、BPON など) の複数の構内位置に光信号を分配するために使用されます。
1x8 1x16 PLC スプリッターの機能と用途
|
特徴 低PDL |
アプリケーション FTTXシステム |
仕様1x8 1x16 PLC スプリッター
| パラメータ | 1xN PLC スプリッター仕様 | ||||||
| 動作波長 (nm) | 1260～1650 | ||||||
| タイプ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失 (dB) | 典型的 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| マックス | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均一性 (dB) | 典型的 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| マックス | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL(dB)最大 | 典型的 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| マックス | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門損失(dB) |
典型的 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| マックス | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門損失 |
典型的 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| マックス | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指向性 (dB) 最小 | 55 | ||||||
| リターンロス (dB) 最小 | 55(50) | ||||||
| 動作温度(℃) | -40～+85 | ||||||
| 保管温度 (°C) | -40～+85 | ||||||
| 繊維長 | 1mまたはカスタマイズされた | ||||||
| ファイバーの種類 | G657A | ||||||
| コネクタの種類 | カスタマイズされた | ||||||
| PLC スプリッタ ベア ファイバ (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLC スプリッター ブラックレス mm) | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6×40×100 | |
| PLCスプリッタモジュール(mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 141×115×18 | |
| PLCスプリッターラックマウント可能(mm) | 19'1U 2U ラックマウント ボックス、LGX ボックス、ODF ボックス | ||||||
1x8 1x16 PLC スプリッターの注文情報
| GP | XXX | XX | XX | XX | XX | XX |
|
ポート 構成 |
モジュールの種類 | ケーブルの種類 | 繊維長 | 入力コネクタ |
出力 コネクタ |
|
|
G=ゲジ P=PLC
|
102=1×2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2×4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=ベアファイバー BL=ブロックレス MO=モジュール LG=LGXボックス RM=ラックマウント CB=カセットボックス XX=カスタマイズされた
|
00=なし 09=900um ルーズチューブ 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m …… |
0=なし 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=カスタマイズされた |
0=なし 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=カスタマイズされた |
よくある質問
Q1:サンプルを注文できますか?1x8 1x16 PLC スプリッターの MOQ はいくらですか?
|
|
