| Wavelength: | 1260-1650nm | Port: | 1x16 |
|---|---|---|---|
| Product Name: | 1x16 PLC splitter | Connector: | FC/UPC,LC/APC or customize |
| Fiber length: | Customized | Application: | FTTx Systems |
| ハイライト: | FTTX PLCのディバイダー1X16,PLCのディバイダー1X16モジュール,ABSカセット1x16繊維のディバイダー |
||
1x16 PLCのディバイダー モジュールの概観

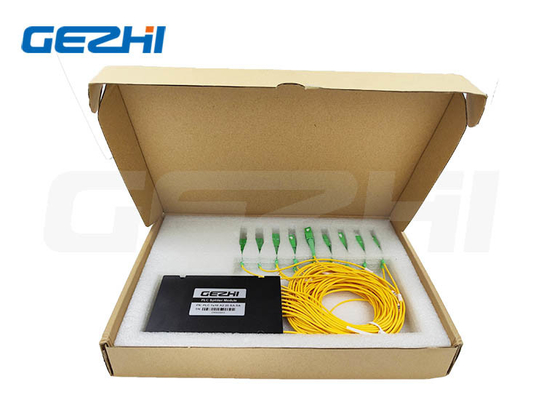

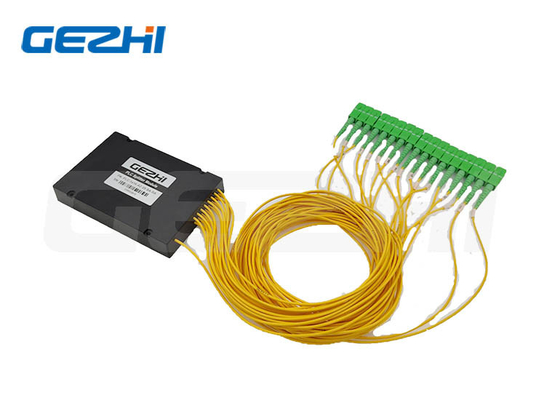

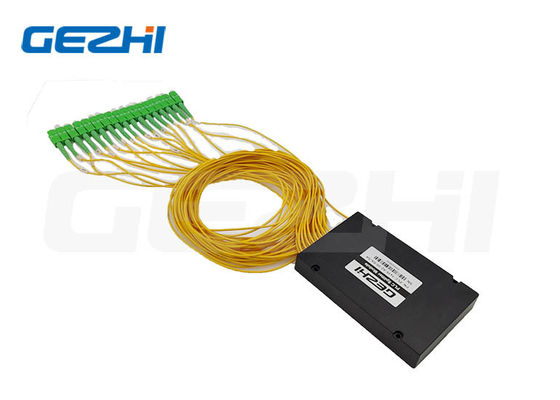

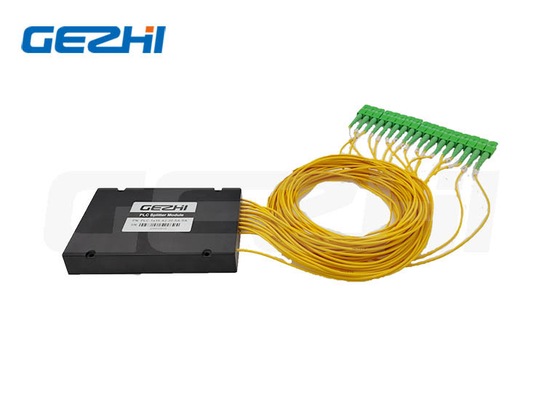

FTTX 1X16 PLCのディバイダー モジュールのABSカセット タイプ繊維のディバイダー
1x16 PLCのディバイダー
平面の光波回路（PLC）のディバイダーは信頼できるminiaturepackageの精密によって一直線に並べられる繊維のピグテールとの独特な無水ケイ酸ガラスのwavequideプロセスに基づいて発達する、小さい形式要素および高い信頼性を安価ライト配分の解決に与える。
1x16 ABS箱モジュールのタイプPlCのディバイダーに広い波長範囲from1260nm上の低い挿入損失、低いPDL、ハイ リターンの損失および1650nmおよび働くことに-40°Cからの+80°C.に温度で優秀な均等性の点では高性能がある。
1x16 PLCのディバイダー モジュールの特徴及び適用
|
特徴 *Compactの設計 *Customized包装および構成 |
適用 *FTTxシステム *Analog/Digitalの受動の光学ネットワーク
|
1x16 PLCのディバイダー モジュールの指定
| 変数 | 1xN PLCのディバイダーの指定 | ||||||
| 作動の波長（nm） | 1260 | 1650 | ||||||
| タイプ | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| 挿入損失（dB） | 典型的 | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| 最高 | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| 均等性（dB） | 典型的 | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| 最高 | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| 最高PDL （dB） | 典型的 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| 最高 | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
波長 部門の損失（dB） |
典型的 | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| 最高 | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
温度 部門の損失 |
典型的 | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| 最高 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| 指向性（dB）分 | 55 | ||||||
| リターン・ロス（dB）分 | 55(50) | ||||||
| 実用温度（°C） | -40~ +85 | ||||||
| 保管温度（°C） | -40 | +85 | ||||||
| 繊維の長さ | 1mまたはカスタマイズされる | ||||||
| 繊維のタイプ | G657A | ||||||
| コネクターのタイプ | カスタマイズされる | ||||||
| PLCのディバイダーの裸繊維（mm） | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| PLCのディバイダーBlockless （mm） | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| PLCのディバイダー モジュール（mm） | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLCディバイダー棚取付け可能（mm） | 19' 1U 2Uのラックマウント式箱、LGX箱、ODF箱 | ||||||
1x16 PLCのディバイダー モジュールのOdering情報
| GP | XXX | XX | XX | XX | XX | XX |
|
港 Configrition |
モジュールのタイプ | ケーブル タイプ | 繊維の長さ | 入れられたコネクター |
出力 コネクター |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
BF=Bare繊維 BL=Blockless MO=Module LG=LGX箱 RM=Rackの台紙 CB=Cassette箱 XX=Customized
|
00=none 09=900um 緩い管 20=2.0mm 30=3.0mm |
05=0.5m 10=1.0m 15=1.5m 30=3.0m 40=4.0m 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
FAQ
Q1:私はサンプル順序があってもいいか。1x16 PLCのディバイダー モジュールのあなたのMOQは何であるか。
